迅捷CAD编辑器修剪命令使用方法是什么 修剪命令使用方法介绍

在CAD制图工作中，我们常常会需要对绘制的CAD图形进行各种修改操作。若是对一个完整的CAD图形进行修改使其分开，则可以使用修剪命令操作。那么下面就来说一下如何正确的操作。

软件名称：迅捷CAD编辑器专业版 v6.2.0.2 官方安装版软件大小：1.01MB更新时间：2019-05-05

1、命令行：在命令行里输入“TRIM/TR”命令字符，调用【修剪】命令。

2、菜单栏：在菜单栏中点击【修改】-【修剪】命令选项，即“削减部分选择，使用其他实体作为”。

3、工具栏：直接点击软件右侧工具栏里的【修剪】工具图标。

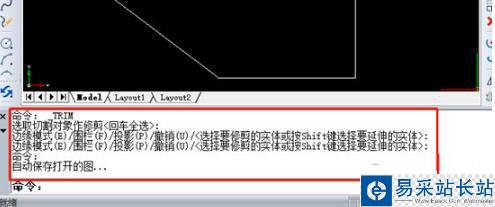

4、这时候会弹出“TRIM”操作弹窗，同时，命令行窗口会显示“选取切割对象作修剪<回车全选>:”命令字符，我们直接点击回车键全选绘图框中的CAD图形。

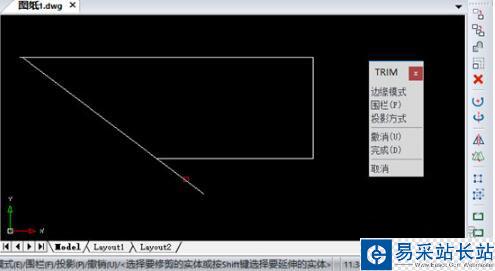

5、之后，此时命令行提示窗口中显示“边缘模式(E)/围栏(F)/投影(P)/撤销(U)/<选择要修剪的实体或按Shift键选择要延伸的实体>:”命令字符，我们移动光标在CAD图形中需要修剪的线段处单击一下即可修剪。

6、【修剪】命令操作完成后，我们直接点击“TRIM”操作弹窗中的“完成”选项按钮即可。

以上就是在迅捷CAD编辑器里，调用CAD修剪命令操作使用的具体演示。想要学习CAD制图的小伙伴们不妨自己试一试，非常的简单哦。
