ug怎么修剪曲线? 空间曲线的修建方法

在初学UG NX造型时，很多人喜欢使用草图绘制。但一些老操作者都喜欢用空间曲线来作图，对初学者来说，空间曲线的约束、修剪都比较麻烦，其实还是因为不懂它的技巧。

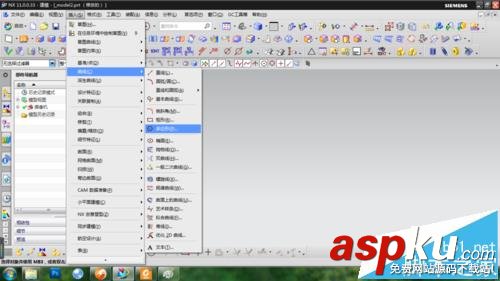

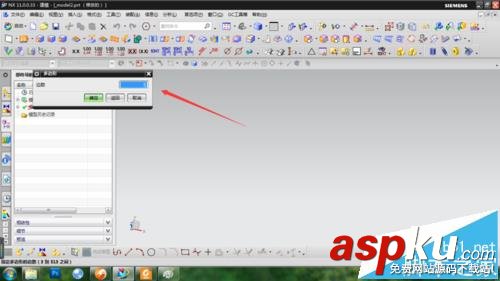

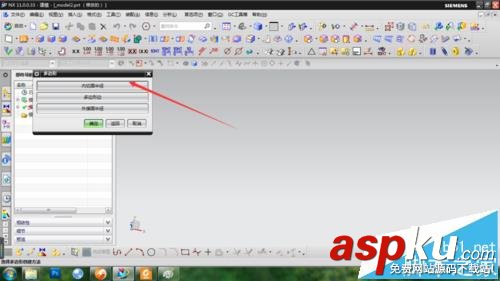

1、打开一个软件，选择插入/曲线/多边形命令，根据提示，输入多边形边数，选择内切圆或外接圆及半径值，如图所示。

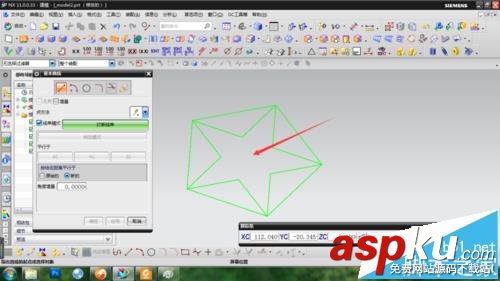

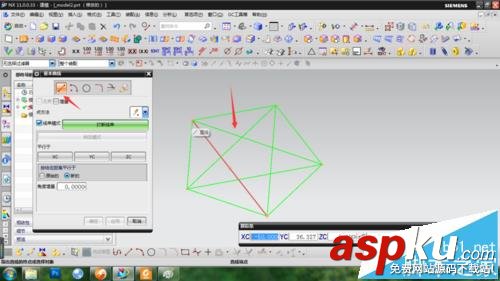

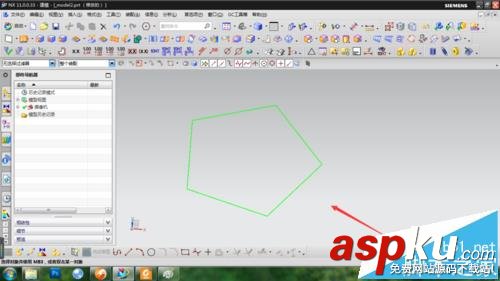

2、指定多边形中心位置，则一个多边形生成。选择插入/曲线/基本曲线，选用直线，将五边形的五个点连成一个五角星形状。

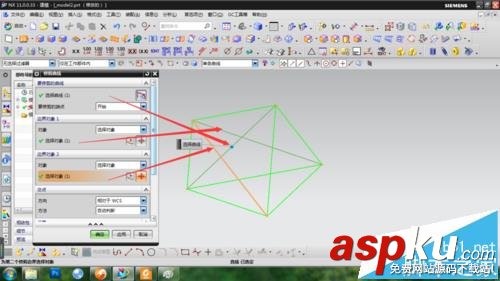

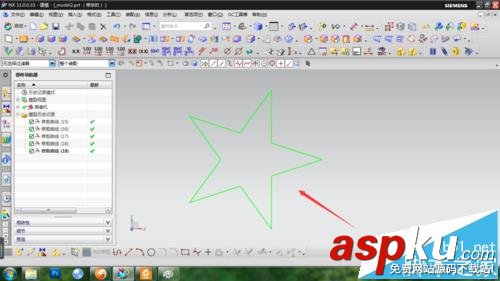

3、完成后选择基本曲线中的修剪，按提示选取要修剪的曲线，跟着选取两条边界线，图形自动完成修剪。同样的方法完成其它线段的修剪，结果如图。

注意事项：

注意修剪时在设置中选择隐藏输入曲线。
