UG10.0怎么使用GC工具箱压缩弹簧模型?

本节UG10.0教程教大家使用GC工具箱绘制压缩弹簧的方法，欢迎学习，GC工具箱是标准件工具，用其可以设计弹簧、齿轮等标准件；

1、GC工具箱在靠右的菜单栏上，点开就可以看到画压缩弹簧了；

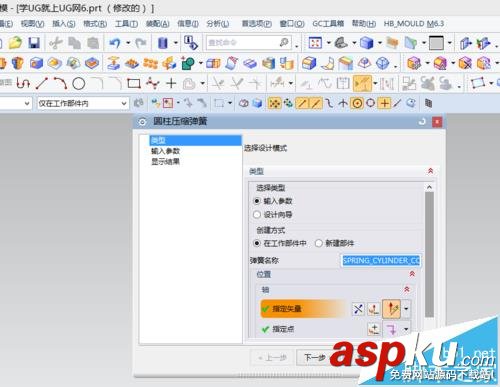

2、GC工具箱画弹簧界面如下；

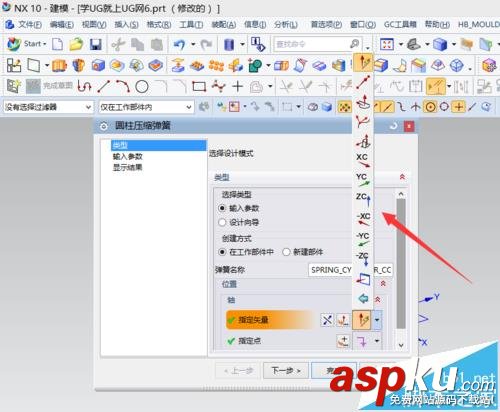

3、指定要绘制弹簧的方向，默认情况下是Z轴

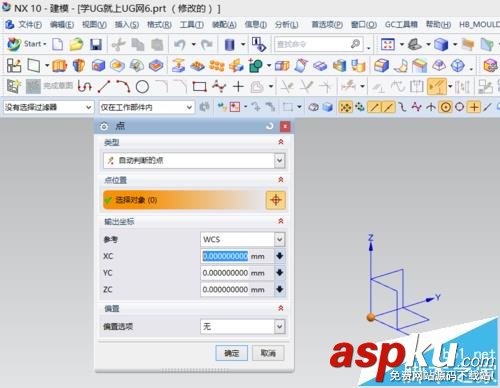

4、指定弹簧的基准点，也就是要放置弹簧的位置；

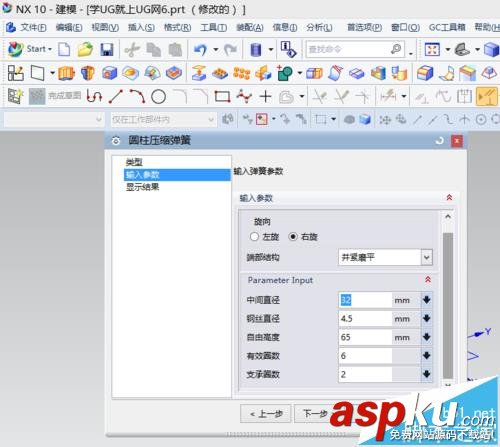

5、切换到参数选项，为弹簧指定规格；

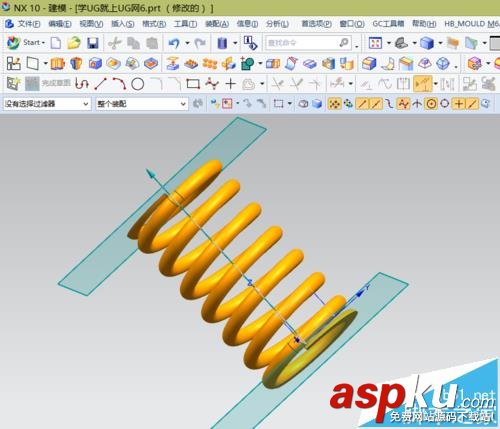

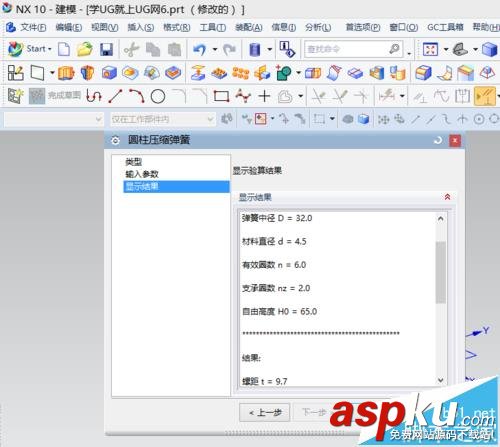

6、切换到结果中，可以查询要设计弹簧的信息；点确定后，通过使用GC工具箱创建的压缩弹簧如下：
