这篇文章重点介绍在线绘图工具draw.io的使用方法。
draw.io在线绘图工具是英格兰一家公司开发的，该公司信条：为每个人提供免费、高质量的绘图软件。
这款工具无须注册登录，安全、开源、使用广泛、且基于浏览器，免安装。
可绘制：流程图、思维导图、组织结构图、文氏图、信息图、楼宇平面图、网络图、架构图、电气工程图、UML图等。
在浏览器地址栏里输入：draw.io，回车后，其自动导航到：app.diagrams.net

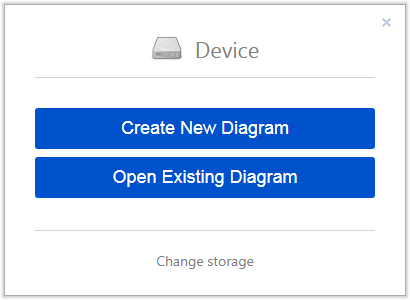

并弹出如下界面：
上图是保存路径选择存储在当前机器的设备中，“Create New Diagram”是新建图，"Open Existing Diagram"是打开已存在的图。
我们选择新建图，将会出现以下界面：

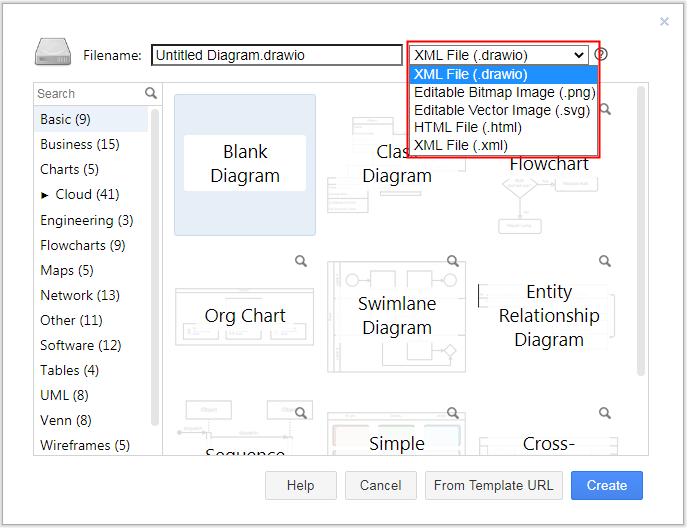

首先，选择文件的保存格式，包括drawio自己的格式，png图片格式，svg向量图片格式、html文件格式和xml格式。

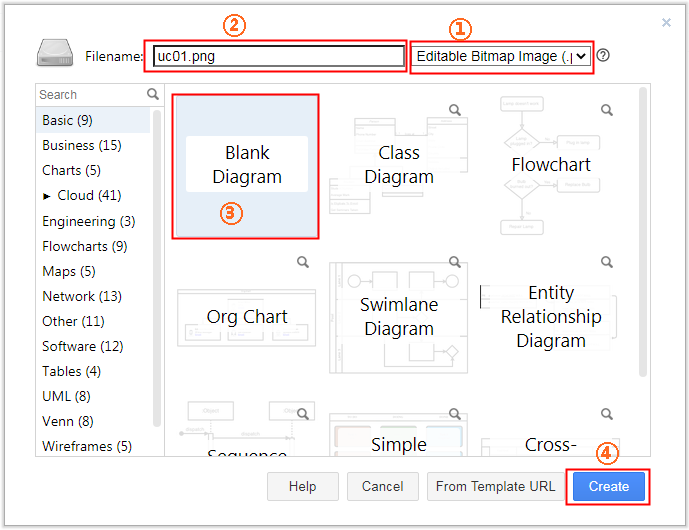

然后，我们输入文件的名称，注意不要把对应的后缀给删掉，其次，我们选择创建图的类型，这里选择“Blank Diagram”，空白图，最后点击“Create”（创建）按钮。
点击“Create”后，它会让你选择保存到你的电脑的具体位置和名称。

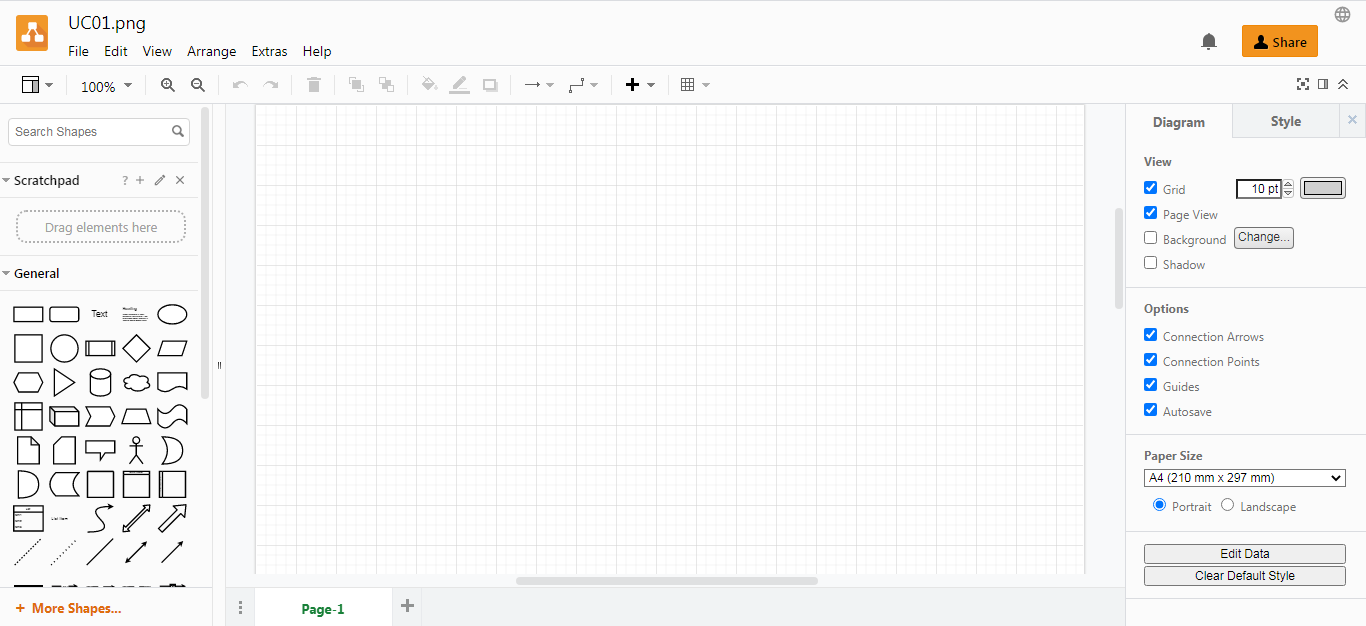

点击“确定”后，进入到如下的界面。
它包含菜单、工具栏，左侧的图形类别与选择栏、右侧的对象属性设置栏、中间的工作区（画布）和底部的页标签等。
在界面左下角，点击“More Shapes...”可以设置你想要的图形类别：

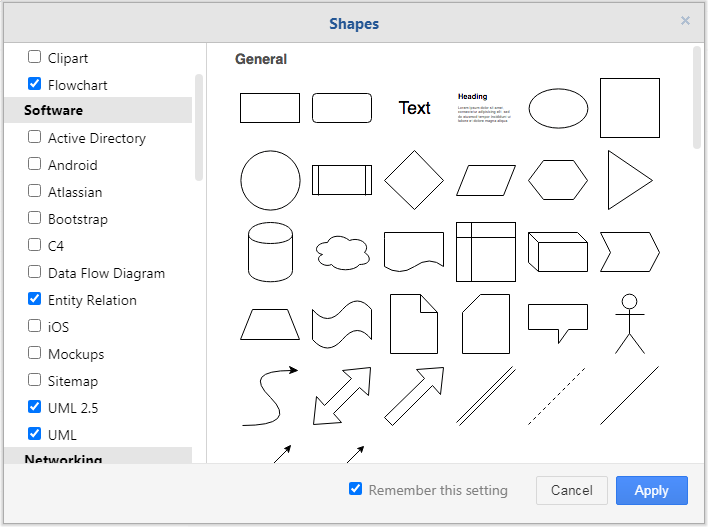

在弹出的“Shapes”界面的左侧，你想绘制什么图形，可以把其勾选上，然后在界面右下角点击“Apply”（应用）即可。这里勾选上了UML。

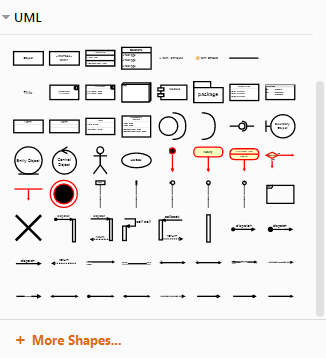

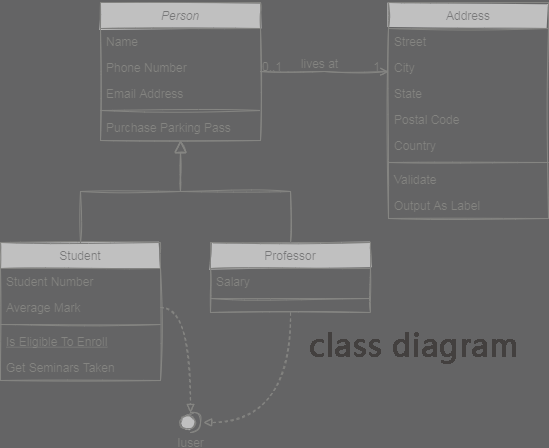

在draw.io中提供的UML图形如下：
在绘图前，我们可以对绘图的一些信息进行设置。

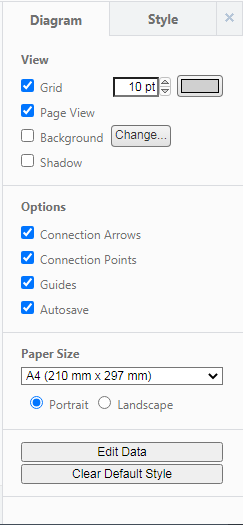

在工作区空白处任意位置点击一下，在右侧出现如下的属性设置栏。
Diagram选项卡中，设置一些与绘图图形有关的内容。
（1）View
Grid设置是否显示网格，默认是显示的。Grid右侧的数字用于指定网格的大小和网格线的颜色。
Page View设置绘图区是否以页视图的形式显示。Background用于设置背景色，默认为白色，如果去掉勾选，则保存的图的背景是透明色。
Shadow用于设置图形是否有阴影。下面是无阴影和有阴影的效果对比：
（2）Options
Connection Arrows用于设置当鼠标在图形对象上停留时是否显示箭头导向指引。下图是有箭头导引的效果：

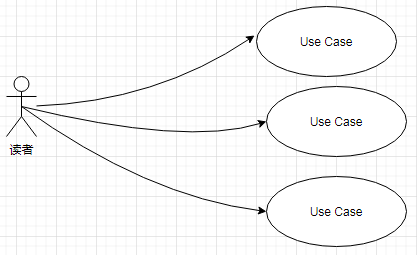

当鼠标在某一个箭头上稍作停留时，该箭头颜色变深，同时会出现该图形可能能连接的图形对象，这时在出现的图形框中，点击一个图形，其自动会创建一个点击图形的对象，并从原图形向新建图形上绘制一个箭头。
或者，在图形的一个箭头上，按住鼠标左键，鼠标这时会变成一个十字箭头，然后鼠标可以移动到其它图形上，这时松开鼠标时，就从原图形到目的图形上创建了一个箭头。
Connection Points设置图形上是否出现链接点，如上图中的边界上有8个×的标记，这些标记用于连接线的终点或起点。
Guides用于设置是否显示导航线。如果勾选上此项，当在移动对象时，该对象与其他对象会出现位置导航线，以方便与其他对象之间设置对齐方式（顶端对齐、居中对齐、底端对齐）以及在3个或3个以上对象间设置水平间距或垂直间距。
AutoSave设置是否自动保存，如果勾选此项，软件会定时保存，以免丢失设计信息。
（3）Paper Size
用于设置页面信息，可以设置画布（工作区）的大小，以及布局方式。
Style选项卡用于设置图形的风格。

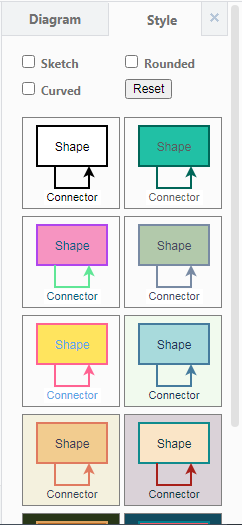

Style选项卡中的内容如下：

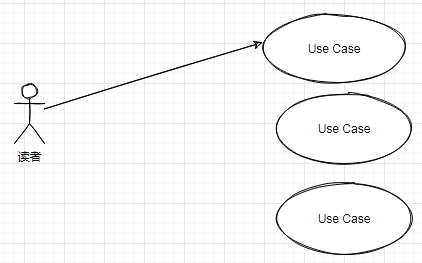

Sketch用于设置是否以草图形式显示图形，勾选上之后的效果如下：
Rounded用于设置连接线的拐角是否以圆角形式显示，勾选上后，连接线的折角将以圆角形式显示。

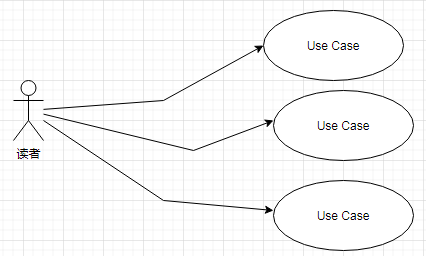

未设置任何选项时的形状：

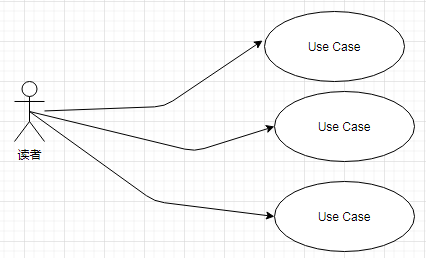

设置了Rounded之后的效果：
Curved勾选上该项后，带拐角的连接线将以弧状显示。
右侧下面是预设的图形颜色搭配、背景等信息，可以方便设计者快速的设置风格。
在画布左侧的图形对象列表中，点击你想添加的图形，则画布中就会自动创建一个该图形的对象。
下面，我们在画布左侧的UML图形类别中选择小人的形状，它会自动出现在工作区（画布）中。

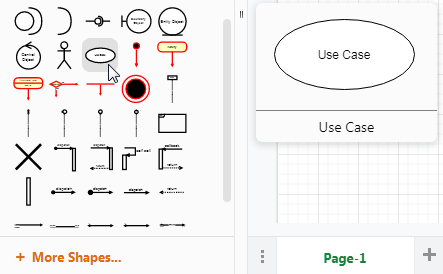

当鼠标在画布左侧的图形列表中的一个图形上稍作停留时，它会在右侧放大显示，同时提示你这个图形的名称，如下图所示：
当鼠标在图形上变成四项箭头时，我们按住鼠标就可以把图形移动到你想要的位置上了。
或者在鼠标变为四项箭头形状时，我们按下鼠标选中这个图形，使用键盘上的四个方向键也可以微调图形的位置。

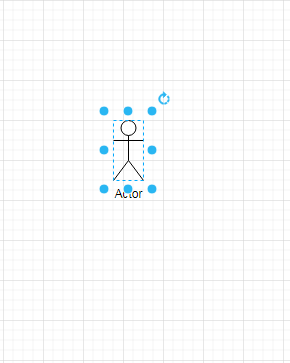

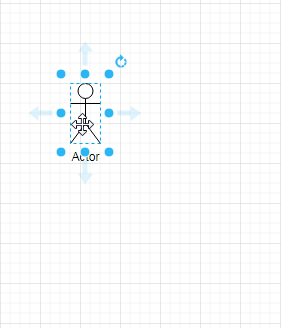

当鼠标移到小人“Actor”上时，且形状是四向箭头时，我们按住鼠标可以移动小人的位置。
当鼠标在图形上变成四向箭头时，我们可以双击它，修改其名称，这里我们把添加的参与者图形的名称改成了读者。
然后我们再往画布中添加一个用例，双击用例图形，并把它的名称修改为"借阅图书"。
选中一个图形，我们可以在右侧的属性栏中修改其相关属性。
我们来修改一下刚才添加的用例的相关属性。
选中用例“借阅图书”后，右侧出现了属性设置栏。

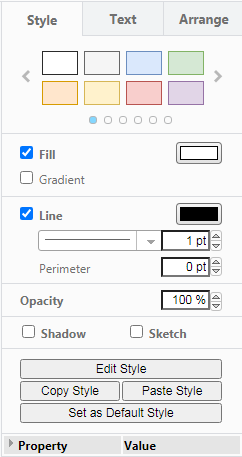

（1）Style
用于设置图形的风格。
上面那些带颜色的矩形框是图形的预制风格，你可以点击其中一个，则图形会变成与其一致的边框颜色和填充色。
Fill用于设置图形的填充颜色。当下面的Sketch选中时，这里还可以指定填充的风格，如斜线、Z形线、点等。
Gradient用于设置图形的渐变填充色。
Line设置是否显示边框线，以及边框线的风格。
Perimeter用于设置边缘的大小，当有连接线时，连接线到达边缘位置即可，而不一定非要到图形的边界上。
Opacity用于设置图形的透明度。0完全透明，100完全不透明。
Shadow用于是否显示阴影。
Sketch用于设置图形是否以草图风格显示。

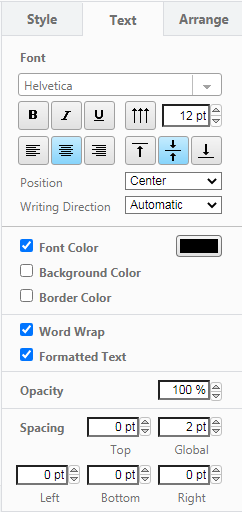

（2）Text
用于设置图形上文本的样式。
设置的内容包括由上到下，由左到右依次为：
字体名称、是否加粗、是否斜体、是否加下划线、是否垂直显示文本、字体大小、文本对齐方式、文本在图形内的位置（Top、Middle、Bottom）；
Postion用于指定文本在图形外的位置（Top Left、Top、Top Right、Left、Center、Right、Bottom Left、Bottom、Bottom Right）；
Font Color用于设置字体颜色；
Background Color用于设置文本背景色；
Border Color用于设置文本范围边界框的颜色；
Word Wrap设置文本是否自动折行；
Formatted Text：格式化的文本；
Opacity设置文本的透明度；
Spacing用于设置文本的内边距。
（3）Arrange
Arrange选项卡中的内容主要用于设置图形的排列信息。
To Front：将图形对象调整到最顶层；
To Back：将图形对象调整到最底层；
Bring Forward：往上层移动；
Bring Backward：往下层移动；
Size：设置图形的宽度和高度。
Constrain Proportions：设置图形的长度和宽度时保持长宽比不变。
Position：图像在画布中的位置。
Angle：调整对象旋转的角度。
Flip：翻转对象，包括水平翻转和垂直翻转。

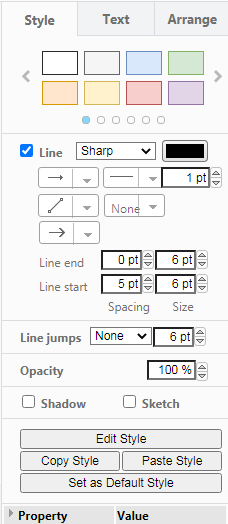

选中某个连接线或箭头时，其在右侧的属性栏如下图所示：
这里重点介绍与其他图形不同的地方。
Line：勾选上后，会显示箭头和连接线，否则将会被隐藏。
下拉列表中的Sharp、Rounded和Curved用于设置带拐角的链接线风格。Sharp选项的拐角将会比较锐利，Rounded的拐角将以圆角形式显示，Curved选项将使连接线以弧的形式显示。这跟4.2中的内容的设置效果相同。
接下来的设置用于指定链接线的风格：
第一个用于设置链接线的种类。
包含4种，如下图所示：
第2个用于设置线型：
第3个用于设置线的粗细，默认为1磅。
第2行第1个用于设置链接线的拐角风格。
其风格从上到下表示如下：
剩下的那两个用于设置箭头和箭尾的风格。
设置None的话，表示该端没有箭头。
Line end和Line start分别用于设置箭尾和箭头举例图形的间隙以及箭头的大小。
Line jumps用于设置相交线处的风格及大小，可选取的值有：None，Arc，Gap，Sharp和Line。
其风格从左到右依次如下图所示：
Opacity用于设置线的透明度。
Shadow用于指定线是否有阴影。
Sketch用于指定线是否以草图形式显示。
Text选项卡与其他地方相同，不再赘述。

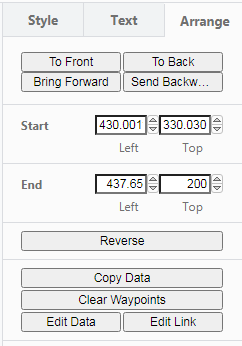

Arrange选项卡中的内容如下：
跟其他地方不同之处在于：
Start用于指定线的开始位置坐标位置；
End用于指定线的结束位置坐标；
Reverse用于使箭头和箭尾位置互换。
注意：对于线的相关属性设置完毕后，在接下来绘制其他线时也将使用相同的属性（如线型、线的颜色、粗细等）进行绘制。
正常情况下，你在新建图时，让你指定了保存设备和图的名称，在你每次修改或移动图形时，他都会自动保存。你可以使用其菜单“File”中的“Save”来执行保存，或选择“File”中的“Save as...”另存为一个新图形。
（1） 能否改成中文
可以，在界面右上角有一个地球图标，点击它后，在最下边有一个“简体中文”，选择后，他的界面就会变成中文的。
下图中的红色椭圆处就是设置界面显示语言的。
设置完后，刷新界面（注意，要是有内容的话，你记得要先保存）就变成了中文界面。
（2）绘图区过小怎么办
有三种方式可以增加绘图区的大小，一个是使用全屏功能，如上图中红色矩形中的第一个图标，这个图标将使用全屏功能来绘图；二是把右边的属性框折叠起来，上图中红色矩形框的第2个图标就是这个功能；三是把上方过高的部分折叠起来，上图中红色矩形框中第3个图标就是这个功能。

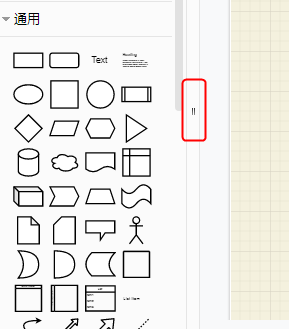

另外，你可以通过左侧垂直导航条上的手柄来改变绘图区的大小，如下图所示：
鼠标滑到上面时会变成如下图所示的形状。
这时，你按住鼠标左键，可以改变绘图区的大小。
（3）如何放大或缩小图

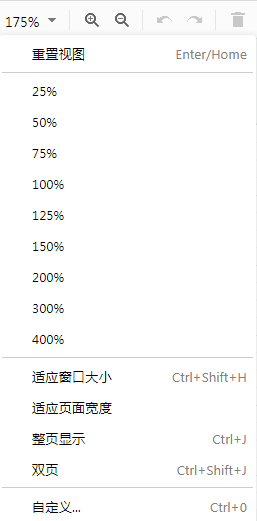

比较简单的方式是按住CTRL键，同时滚动鼠标轮，上滚放大图，下滚缩小图。你也可以使用工具栏中的相关功能，如下图：
下拉列表中给出了放大或缩小的比例，你可以选择一个，或者使用下拉列表右侧的带加号的图标来放大图，或使用带减号的图标来缩小图。
（4）能否把个人设置好的图形作为标准图形用于后续设计

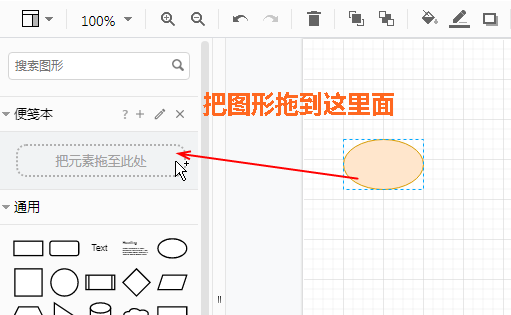

draw.io提供了便笺本的功能，用户可以把设置好的基本图形或一组图形拖拽到便笺本中，在后续设计中使用。
然后在你需要的地方，就像添加其它图形那样添加自己放在便笺本中的图形了。

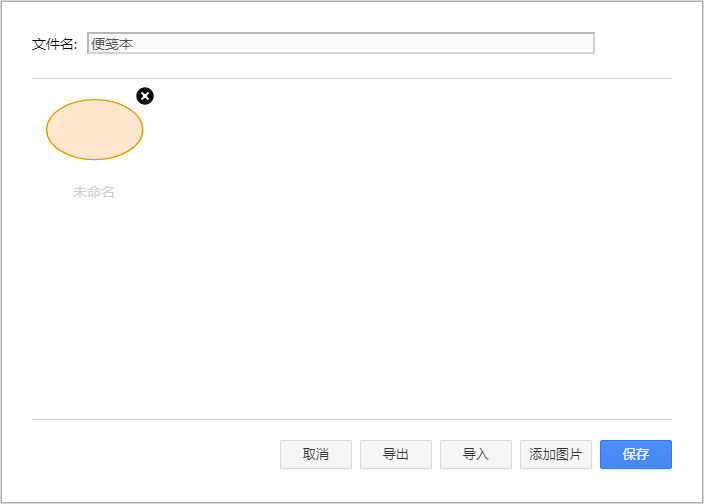

如果不需要了，点击便笺本右侧的类似铅笔状的图标，可以对便笺本中的图形进行修改。如下图：
点击图形上的“×”可以删除掉该图形，点击图形下的名称可以修改图形的名字，也可以导入其它图形，或添加图片。
修改完点击保存即可。
以上相对详细的介绍了在线绘图工具draw.io的使用方法，如有问题，请留言指出。
