MAYA 2008打造三维CS游戏人物模型

2020-10-20 19:13:10
字体:
来源:转载
供稿:网友

  本教程向朋友们介绍利用MAYA 2008打造CS里的游戏人物方法,教程介绍的还是比较详细的,制作方法也不是很难,喜欢CS的朋友快来学习一下吧!

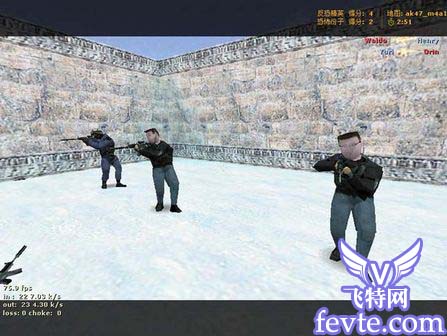

  最终效果图:

maya 2008打造cs人物模型 武林网 MAYA经典教程

maya 2008打造cs人物模型 武林网 MAYA经典教程

  我们先制作模型,模型完成后执行modeling-polygons-tirangulate命令,把模型转成三角面,这里是986个面。

  1、首先用多边形制作出人物模型。注意的是游戏引擎的极限,这里做的是cs1.5和1.6的游戏模型,引擎限制人物的三角面是1000左右,官方的都是700个面。在用maya或max建模时,要保持四边形在500以下才能保持三角面在1000以下,超过hl引擎极限就无法在游戏里运行。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图1)

  2、接下来选中模型,执行命令editpolygonsnormalssoft/harden这里选用soft180来软化模型的法线。这样后模型就给法线圆滑了。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图2)

  3、展开uv时不要忘记分割模型的uv,这样才可以更好的进行uv操作。这里分割了10个部分的uv。如果模型的左右对称,除了头以外。身体的uv只要展开一半就行了。然后镜像模型可以得到另一半的uv。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图3)

  4、接下来展开模型的uv纹理坐标。建立一个材质球,就lambert就可以了。用checker 2d纹理来对位。展开模型的uv如图就行了。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图4)

  5、展开uv后,我们的10个部分都可以在maya的uv编辑器里查看。注意把所有的uv要放在纹理坐标的第一像限里还可以导出uv,其他三人像限坐标和第一个像限是一样的。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图5)

  6、现在打开ps-cs来画贴图,先把uv导过来,然后在它上面对位画贴图,一层一层的画。

maya 2008打造cs人物模型 武林网 MAYA经典教程

 7、贴图后,不显示那些不需要的图层,另存文件为xx.bmp文件,大小是512*512,深度为8位,一定不要错,不要以后hl引擎是不识贴图文件的。记得保存原psd文件,方便以后个性修改。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图7)

  8、观察模型的贴图,修改一些不合理的地方,包括比例、结构等。由于是1000面以下的底模,所有的关键都在贴图上。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图8)

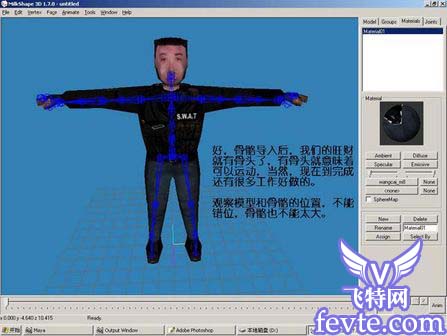

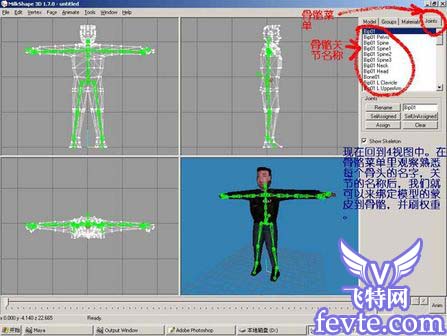

  9、修改好后,我们不一定要在maya里渲染,因为现在做的是游戏模型,是要在游戏引擎里及时渲染的。下面我们将进入模型的骨骼、蒙皮、权重的工作。cs模型的骨骼是有它一定的要求的。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图9)

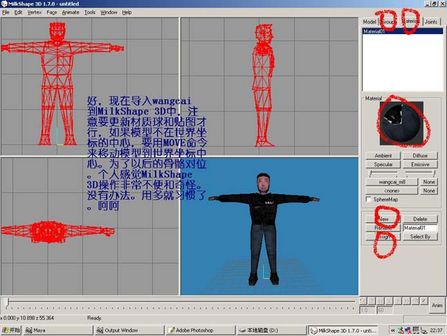

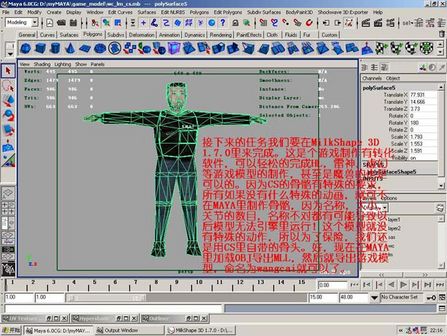

  10、接下来的任务我们要在milkshape 3d 1.7.0里完成。这是一个游戏制作有转化的软件,可以轻松的完成hl,雷神,虚幻等游戏模型的制作,甚至是魔兽的制作。因为cs的骨骼有特殊的要求,所有的如果没有什么特殊的动画,就可不在maya里制胜骨骼,因为名称、大小、关节的数目,名称不对都有可能导致以后模型无法引擎里运行。这个模型就没有特殊的动作,所以为了保险起见,我们还是用cs里自带的骨头。现在在maya里加载obj并导出mll,然后就可以导出游戏模型,命名为wangcai就可以了。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图10)

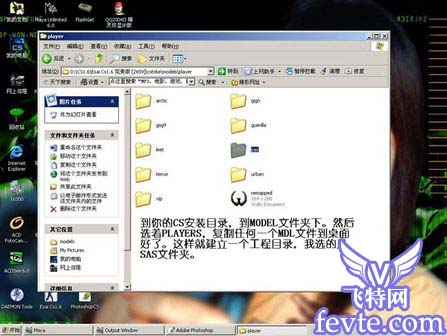

  11、现在到你的cs安装目录中的model文件平下,然后选择players,复制任何一个mdl文件到桌面,就样就建立一个工程目录了。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图11)

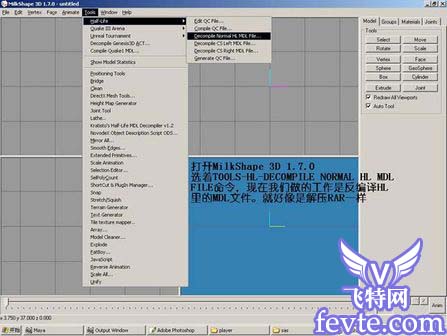

  12、打开milkshape 3d 1.7.0选择tools-hl-decomp normal hl mdl file命令,现在我们做的工作是反编译hl里的mdl文件,就好像是解压rar一样。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图12)

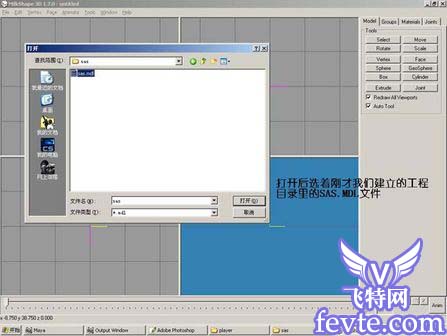

13、打开后选中刚才我们建立的工程目录里的sas.mdl文件。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图13)

  14、这里会跳出一个对话框,里面的东西全部要打勾,对应的是游戏数据,贴图,还有qc文件。qc就是雷神(quake)的文件。

maya 2008打造cs人物模型 武林网 MAYA经典教程
(图14)
