MAYA制作超酷的星球大战R2D2机器人

本篇教程是向武林网的朋友介绍利用MAYA制作超酷的星球大战R2D2机器人方法，教程难度中等，适合有一定建模基础的朋友学习，同时也感谢教程作者吴旭的分享。一起来看看最终的效果图吧：

具体的建模步骤如下：

这篇是完全按照真实项目制作要求，整理出来的制作流程，当然每个项目的要求都有不同，这里也只是想大家多拓展下思路，工作往往不只是做东西，还要应对客户的各种要求，相信有些朋友也深有体会，现在详细讲软件如何操作的教程很多，这里就没有一点点的写如何操作某个软件，重点还是放在制作流程和文件规范方面，要让你的工作别人看的懂，可以和别人共享才是关键，如果可能，我愿意大家可以接受这个观点，从开始到结束这个也用了些我业余WLK的时间，希望这些努力可以帮助一些朋友，与喜欢游制作行业的朋友共勉。

图01：制作要求

低模部分的制作：

1、考虑整体的比例关系；

2、哪些细节将来用法线贴图表现，哪些地方可以重叠UV，一般都是大结构用模型表现，小细节用法线贴图表现；

3、模型不要超过规定面数，模型外轮廓的圆滑程度，比如这个模型头部就要舍得多放点线；

4、规范模型文件Outliner的命名，养成好习惯。

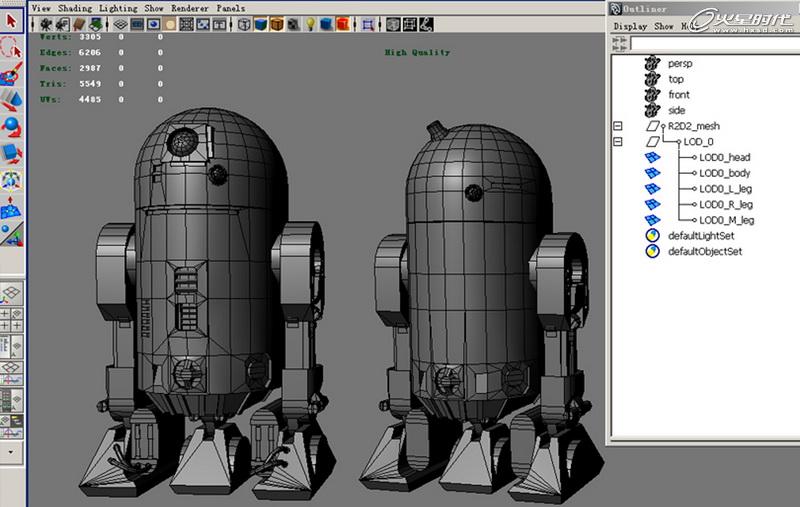

顺序是：整体比例关系，模型上的大细节，然后才是小细节。（图02）

图02

低模的拆分：

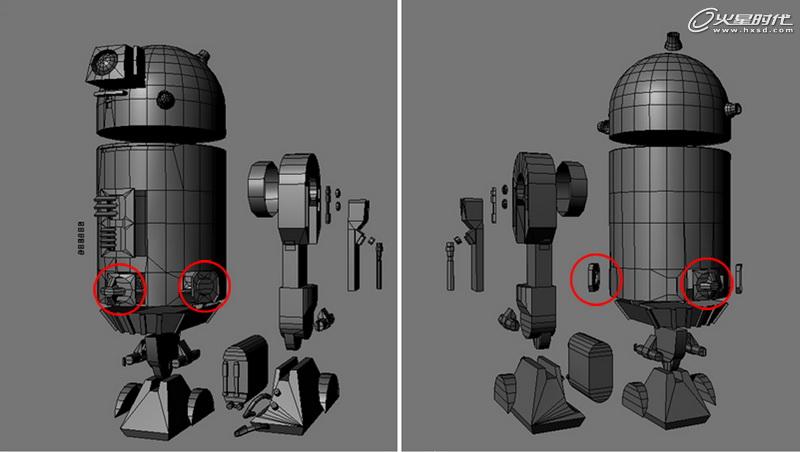

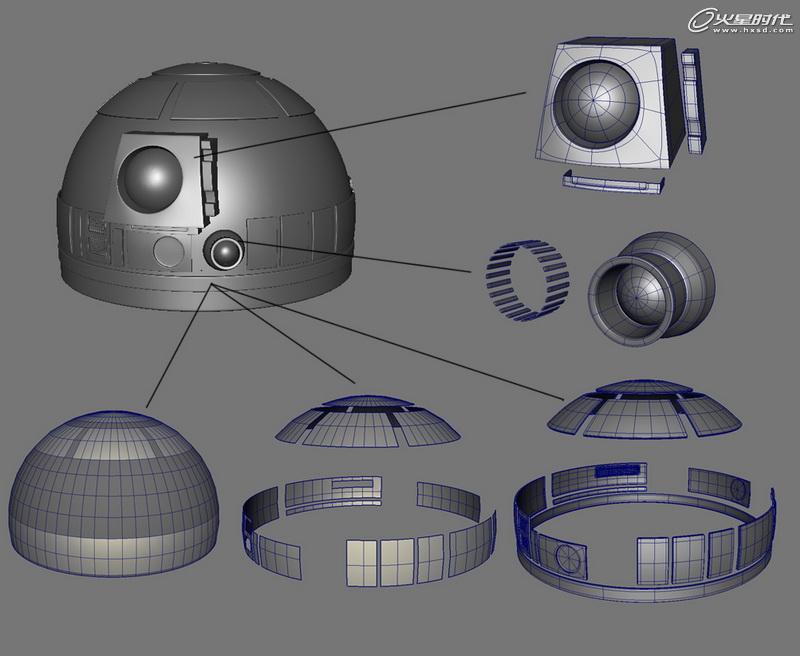

模型到底是要做成一体的，还是分开的？不同的项目有不同的要求，刚开始的朋友不要太纠结这些，这个模型比如图中红线处，虽然是做成了分开的，但模型的点都是吸到一起的，没有合并，这样比较方便这些小部件的重复使用，挡住的面就删掉了，由于头部会转动，所以头部和身体连接部分的面没有删除。（图03）

图03

UV重叠：

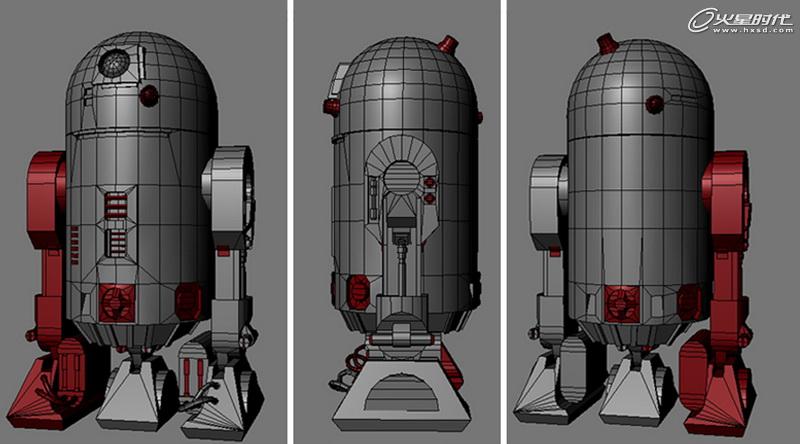

模型的左右腿是对称的，红色部分是相同的，可以重复利用，考虑好可以重复的部分，开始拆分UV，然后把UV分毫的部件复制过去就好了。UV拆分之前还需对模型进行检查。（图04）

图04

模型检查：

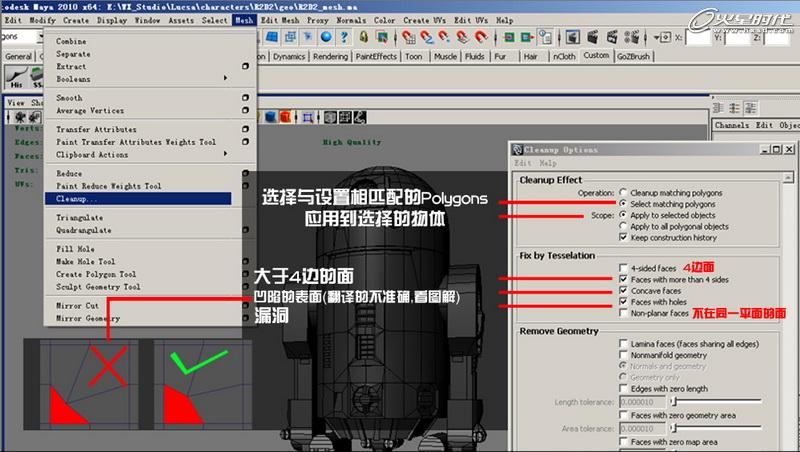

Cleanup这个命令比较常用，实际项目中但也有客户开发的检查工具，但和这个大同小异。这个命令主要功能就是检查模型上的问题，基本设置如图，选择你需要检查的模型，点应用，会自动选择有问题的面，然后手动修改一下，其中图解中有第3种问题的解决方法。虽然这个命令可以自动修改，但是还不是智能到很给力的程度，自己动手修改一下，也更容易记住问题，最好做完模型检查一下。如图解中错误的面，会在后期烘焙法线时（或者是角色动画变形时）带来不必要的麻烦。（图05）

图05

UV部分：

这个模型直接用Maya的UV拆分工具完成，需要注意的如下：

1、UV接缝放到不明显的地方；

2、最大利用UV空间；

3、UV之间彼此留些距离（不粗线显示的状态）；

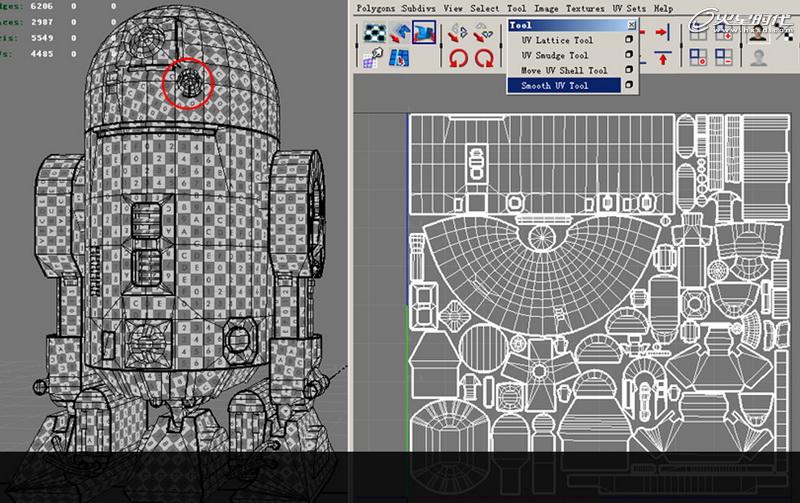

4、有些细节可以放大UV，比如头部的小物件（红线部分）将来可以画更多细节，不一定是所有的UV格都要一样大，不同项目不同要求。（图06）

图06

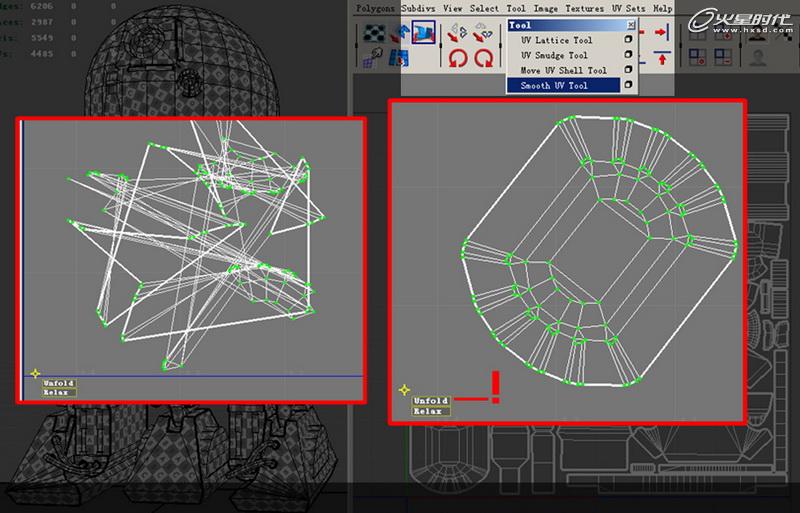

Maya2010中的Smooth UV Tool工具也非常好用，选择UV，然后执行命令后，左键拖动Unfold（红叹号），可以很快的展开UV，如果效果不好，可以重复几次拖动Unfold，非常方便。如果是复杂的生物模型，也可以用UVlayout，这个模型就算了。（图07-11）

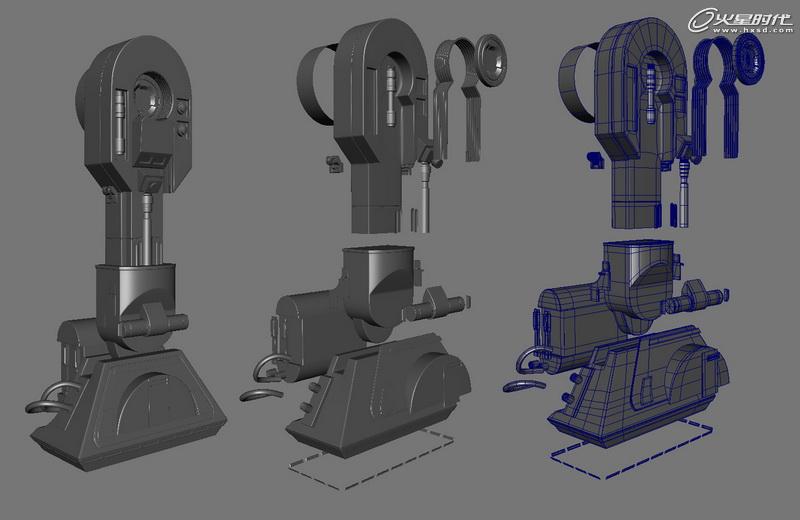

图07

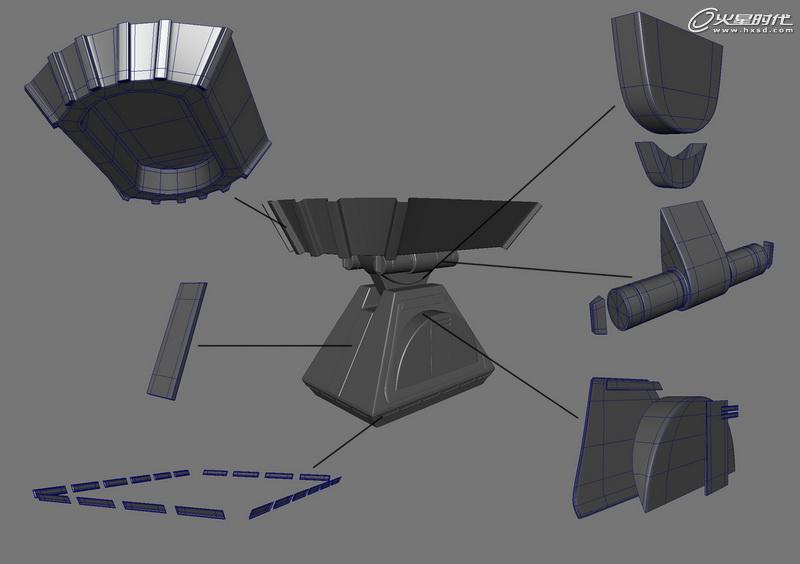

图08

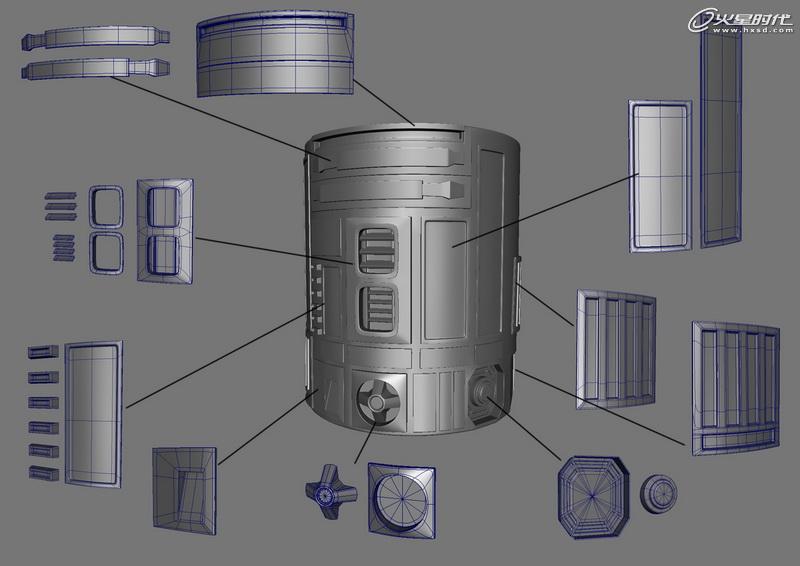

图09

图10

图11
