Maya 7.0 人物模型的骨骼动画之骨骼蒙皮

本教程主要是向大家介绍Maya 7.0 人物模型的骨骼动画之骨骼蒙皮，教程比较基础，很适合新手来学习，推荐过来，大家一起来学习吧！

对于三维人物动画而言，首先是使用建模工具创建模型，然后创建人物模型的骨骼，接下来便是将模型与骨骼绑定在一起，绑定的过程称为"蒙皮"。骨骼被蒙皮后，可以使人物的模型随骨骼一起运动，并在骨骼运动时产生相应的变形。

骨骼在蒙皮过程中，所处的姿势称为 Bind Pose 。蒙皮后，骨骼的运动会引起皮肤的变形。但是，有时会出现不恰当的变形，这就需要对骨骼或皮肤做相应的修改，此时可以运用相关命令使骨骼恢复绑定姿势，然后断开骨骼与皮肤之间的关联。在 Maya 中，可以随时把骨骼和皮肤断开或重新连接。

如果要把模型绑定在整个骨骼上，选择任意的骨骼，系统都会自动把模型绑定在整个骨骼上，如果要把皮肤绑定在部分骨骼上，则需要精确地选择每个绑定的关节。

执行 Skin → Bind Skin → Smooth Bind 命令或者 Skin → Bind Skin → Rigid Bind 命令，打开如图 13-32 所示的对话框。

图 13-32 Smooth Bind Options 和 Rlgid Bind Skin Options 对话框

● Bind to ：此下拉列表中包括 Complete Skeleton 和 Selected Joints 两个选项，用户可以根据情况进行执行。

● Coloring ：迫使关节的颜色与它的"皮肤点组"的颜色相同。

● Bind Method ：选择 Closest Point 单选按钮，系统自动为每个关节创建一个 Jointclusters ，并把每个关节附近的点分配到相应的关节簇中，从而使关节簇可以控制皮肤点组。

选择 Parition Set 单选按钮，以区域组蒙皮方式进行蒙皮，并且激活 Partition 视窗变为有效，从中可以选取蒙皮专用的区域组。对于区域组蒙皮而言，区域中组的数目应与关节的数目相等，这一点是相当重要的。

单击 BindSkin 按钮，则模型被绑定在骨骼上，此时皮肤的变换属性被锁定，用户不能移动或缩放皮肤，但可以显示皮肤组点的颜色。

选中作为皮肤的模型，如果皮肤是 NURBS 几何体，则执行 Display → NURBS Components → CVs 命令。然后运用移动工具移动骨骼，观察皮肤是如何随骨骼运动而变形的。

有时需要重新修改骨骼，重新设置骨骼的绑定姿势或对皮肤做进一步的建模。这时首先需要将骨骼与皮肤之间的关联断开，然后进行必要的修改，修改完后，再重新连接皮肤与骨骼。

执行 Skin → Detach Skin 命令，打开如图 13-33 所示对话框。

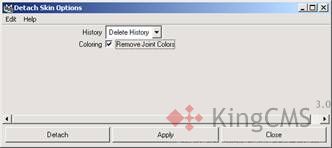

图 13-33 Detach Skin Options 对话框

● History ：在 History 下拉列表中可以根据实际的需要执行 Delete History 、 Keep History 或者 Back History 中的任意一项。

● Delect History ：用于将断开皮肤，将皮肤恢复至未变形时的位置，并且删除所 有未使用的关节簇。

● Keep History ：用于将断开皮肤将皮肤恢复至未变形时的位置。但不删除未使用的关节簇。

● Bake History ：用于将断开皮肤并且删除所有未曾使用过的关节簇。但它不能将皮肤恢复至未变形时的位置。

● Coloring ：选中 Remove Joint Colors 复选框将在断开皮肤与骨骼之间的关联时删除关节的颜色。

单击 Detach 按钮，执行断开命令。此时，因为皮肤的变换属性被解锁，所以可以使用变换工具移动、旋转或缩放皮肤。

当骨骼被蒙皮之后，骨骼的运动同时引起皮肤的变形。但是，当骨骼恢复到绑定姿势时，皮肤也会恢复成未变形时的形状。因此用户需要恢复骨骼的绑定的 姿势 ( 如添加网格曲肌时 ) 就可以执行 Sking → Go To Bind Pose 命令来恢复绑定姿势。

选择骨骼中的任意关节后执行 Skin → Go To Bind Pose 命令，则骨骼恢复至绑定姿势。

有时，因为运用了 Constraints 、 Keyframed IK Handles 或 Expresions ，骨骼不能恢复至绑定姿势，此时会弹出一个错误提示信息： Error ： Could Not Reach Bindpose Due To Constraints ， Expressions ， or Keyframed Handles

这时，可以执行 Modify → Disable Nodes → All 命令解决这个问题。

对于三维人物动画而言，首先是使用建模工具创建模型，然后创建人物模型的骨骼，接下来便是将模型与骨骼绑定在一起，绑定的过程称为"蒙皮"。骨骼被蒙皮后，可以使人物的模型随骨骼一起运动，并在骨骼运动时产生相应的变形。

骨骼在蒙皮过程中，所处的姿势称为 Bind Pose 。蒙皮后，骨骼的运动会引起皮肤的变形。但是，有时会出现不恰当的变形，这就需要对骨骼或皮肤做相应的修改，此时可以运用相关命令使骨骼恢复绑定姿势，然后断开骨骼与皮肤之间的关联。在 Maya 中，可以随时把骨骼和皮肤断开或重新连接。

Preserve Skin Groups

Preserve Skin Groups 命令是一个"母"命令，其下包含 Detach Skeleton 、 Detach Selected Joints 、 Reattach Skeleton 和 Reattach Selected Joints 4 个子命令。这些命令，可以在保持皮肤组的情况下断开或重新连接皮肤，而无需重新进行蒙皮操作。

如果要运用 Detach skeleton 命令，可以执行骨骼中任意关节，如果要运用 Detach Selected Joints 命令，则需要精确地执行断开处的关节。

根据实际的需要，执行 Detach Skeleton 命令或者 Detach Selected Joints 命令，则整个皮肤或被断开关节影响的皮肤将恢复成未变形时的形状。并且皮肤的变换属性被解锁，用户可以运用变换工具移动、旋转或缩放皮肤。

修改完成以后，用户可以使用相应的命令重新连接皮肤。根据断开皮肤时所使用的命令，执行对应的皮肤连接命令。

执行骨骼中任意的关节，执行 Preserve Skin Groups → Reattach Skeleton 命令连接皮肤。

为了能够让用户更了解骨骼蒙皮的使用方法和作用，下面来制作一个骨骼蒙皮的实例。具体操作步骤如下：

(1) 创建一个 NURBS 圆柱体，设置 Height To Ratio 为 8 ， Sections 为 16 ， Spans 为 32 ，其他参数保持不变，如图 13-34 所示。

(2) 为圆柱创建骨骼，这条单一骨骼 ( 关节链 ) 包括 7 个关节，如图 13-35 所示。

图 13-34 创建圆柱体 图 13-35 创建骨骼链

(3) 选取骨骼的根关节，系统默认的名称为 Joint 1 ，如图 13-36 所示。

(4) 按住 Shift 键，执行 NURBS 圆柱体，然后，执行 Skin → Bind Skin → Smooth Bind 命令，圆柱体被以平滑蒙皮方式赋予骨骼物体，如图 13-37 所示。

图 13-36 执行骨骼的根关节图 图 13-37 绑定骨骼

(5) 选取圆柱体中心的关节，例如 Joint 4 ，设置 Rotation Z 为 90 ，圆柱体随骨骼发生了弯曲，如图 13-38 所示。

图 13-38 弯曲骨骼

(6) 执行 Skin → Edit Smooth Skin → Paint Skin Weights Tool 命令，打开 Tool Settings 对话框。

(7) 在对话框中，打开 Skin Paint 选项卡。在 Influence 卷展栏中，显示所有的关节名称，如图 13-39 所示。

(8) 在 Influence 选项组中，选取 joint 3 。在场景视图中可以观测到受关节影响的范围，颜色越白，受影响的力度越大，如图 13-40 所示。

(9) 运用 Paint Skin Weights Tool ，涂抹关节的折痕区域，结果如图 13-41 所示。 Paint Skin Weights Tool 为改变关节的影响力度提供了一种直观的方法。

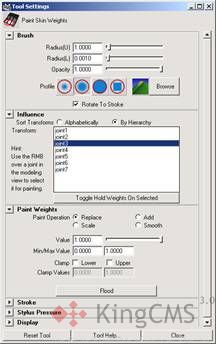

图 13-39 Tool Settings 对话框

在 Paint Operation 选项卡 Add 单选按钮可以增加对邻近关节区域的影响力度； Scale 单选按钮，可以减小对远离关节区域的影响力度； Smooth 单选按钮，可以平滑关节的影响力度。

图 13-40 受影响区域 图 13-41 使用 Paint Skin Weights Tool 之后的效果

以上就是Maya 7.0 人物模型的骨骼动画之骨骼蒙皮方法介绍，大家学会了吗？希望能对大家有所帮助！
