MAYA渲染中山舰的流程和步骤详解

这篇教程是MAYA制作中山舰的最后一篇—MAYA渲染中山舰，希望武林网的MAYA爱好者们通过中山舰的系列教程，弄清楚MAYA制作动画的流程和步骤，好了，先来看看效果图吧：

场景特效-Maya与Vue的交互实例

 1、场景匹配

这个场景中包含两个特效要素：大气和海洋。
天空中和云层可使用流体，也可以使用三维纹理制作，如果摄像机无太大动画，也可以使用环境贴图来完成。Maya的环境天空EnvSky材质可以制作一个无限宽广的大气层效果，但缺点就是云层没有立体感，且大气的可调参数较少。Vue中的大气很不错，尤其是Vue8.5之后支持maya中的批渲染，因此可直接在maya中调用Vue大气进行动画渲染。

Vue场景中的元素导入Maya场景中时，会生成一组特别的Vue节点，除了灯光和摄像机，Vue中的各种元素如水体，植物，大气等都是使用maya的多边形代替。这些多边形虽然可以通过Vue在Maya中的插件更新状态，不过却无法制作动画效果；而且Maya生成的物体都不能直接保存为Vue的文件格式被支持。默认情况下，Maya中使用MentalRay渲染Vue元素（使用Software渲染会很慢），与Vue渲染的结果相比，同样级别的画面在时间上是差不多的。提高Maya内部Mentalray的渲染采样级别，可以提高图片渲染质量，不过MentalRay的GI和FG对Vue场景无效。

Maya默认单位是厘米，而Vue是米。在Maya中启用Vue元素时，插件会自动将Maya网格放大。如果Maya中使用的“模型：实物”不是1:1的比例，则需要修改Vue的场景单位。以1:10的比例，如果是在Vue中创建场景，应首先将File->Options->Units&Coordinates->Units->1 Vue unit is的数值设置为0.1。而直接在Maya中创建Vue场景或导入外部1 Vue unit is:1的Vue场景时则修改File->Options->General->Scale->Manual的Maya unit(s)correspond to为10。这样软件之间的场景尺寸才能匹配。

2、软件交互的问题

Vue8.5和Maya2011的互通性得到了很大的提高。我们首次可以使用maya的batchRender批渲染命令渲染Vue的动画序列帧，以往通过MEL前台渲染的方式可以舍弃。因为前台渲染有个很大的弊端就是当场景过于庞大，mentalRay有可能停止采样渲染。不过使用maya的批渲染命令渲染vue场景，仍存在一些兼容性的问题，尤其是maya动力学解算的时候。当存在vue元素，mentalRay渲染器将无法正常渲染maya的流体和粒子，最严重的是层级关系复杂的动力学解算可能会出现运动异常（包括骨骼IK绑定）。因此，渲染前应使用缓存文件保存动力学的解算结果，并通过分层渲染将流体和粒子使用software渲染（硬件粒子则使用Hardware渲染）。有时批渲染会出现些BUG，就是在渲染所选的摄像机里没有vue默认的摄像机，但是maya仍然会将它包含；即使删除，maya仍然会自批渲染进行时自动生成。此时只能关闭maya从新打开文件，有可能还要重启计算机。
尚不清楚Vue9.0是否都解决了以上问题，不过从一些操作上看，Vue9.0是解决了不少和Maya交互时的BUG。

有一点需要注意，当渲染带Alpha通道时，通过看图软件所看到的图片的天空部分是镂空的，不过只要使用Maya的浏览工具或者导入到后期软件中忽略Alpha通道，就可以正常浏览。虽然渲染Vue天空时一般不会开启Alpha通道的渲染，但渲染结果依然会得到，除非使用本身不支持透明通道的文件格式，如jpg或16位的BMP。
Vue在渲染云层动画的时候，存在一个画面抖动的严重问题，通常可通过提高渲染采样和过滤来解决。不过要特别小心采样的级别，因为过高级别会导致渲染时间的成倍增长。
如果使用Maya渲染Vue场景，可以使用Maya的摄像机和灯光等进行动画渲染；但是，如果要保存为Vue格式后使用Vue进行渲染，则必须对Vue提供的摄像机设置镜头和动画，因为除了Vue生成的元素，Maya中的其他物体（不包括特殊的动力学系统）都需要输出为其他文件格式后才能导入Vue中（如模型导出obj、3ds，动画导出dae）。
在Maya中直接复制Vue的摄像机和灯光，保存为Vue文件格式也是不可行的。

3、流程

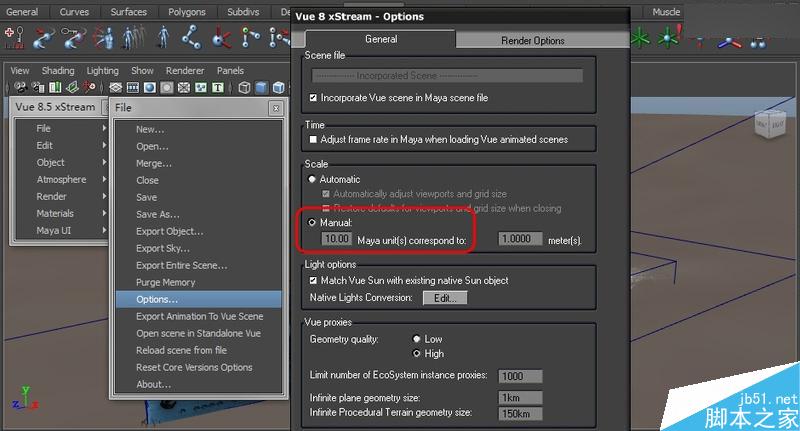

1.将Maya中的Vue菜单进行设置。File->Options->General->Scale->Manual的Maya unit(s)correspond to修改为10。

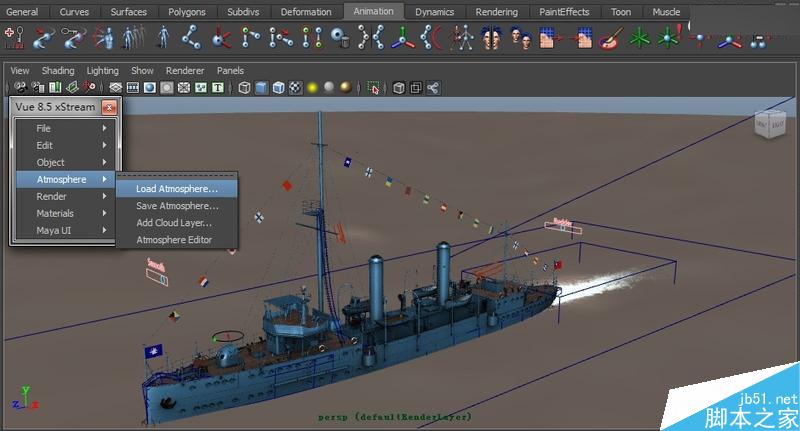

 2.载入预设大气。Atmosphere->LoadAtmosphere。

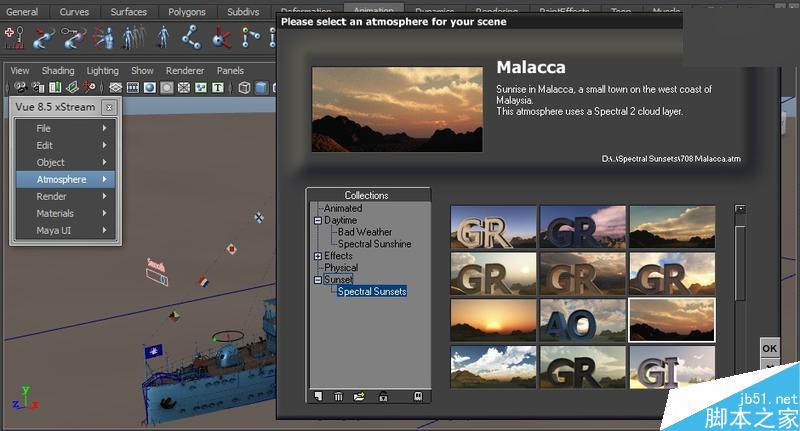

3.选择合适的大气环境。这里我选择SpectralSunsets（光谱日落）。

spectral光谱模式是Vue中最为真实的大气模式，它不仅在渲染效果上接近真实的大气环境，同时从画面上来看，也是最为漂亮的；缺点也就是渲染时间花费较长。

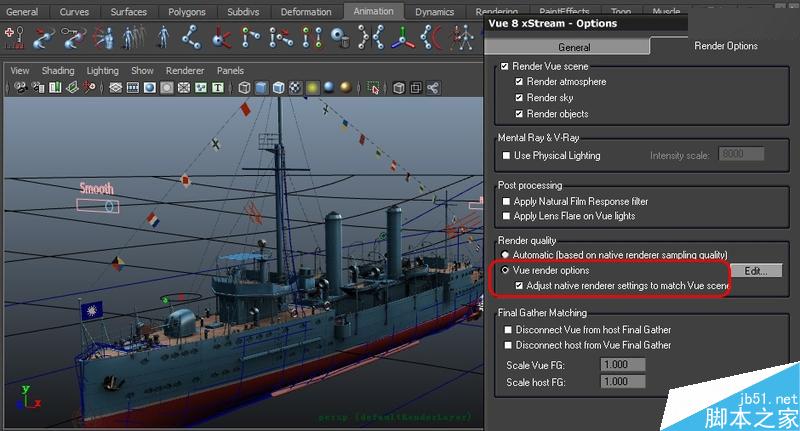

4.灯光和渲染的设置。因为场景使用了maya的灯光和海洋材质，会与Vue大气产生反射影响，所以最后是通过maya的mentalRay进行渲染。File->Options->RenderOptions->Render quality，选择Vue render options。Automatic是以mentalRay的采样级别来控制渲染画面的质量，而选择Vue render options则是以Vue的内部设置来完成。因为经过渲染测试，发现使用Vue的内部设置在效率和质量上稍稍具有优势。

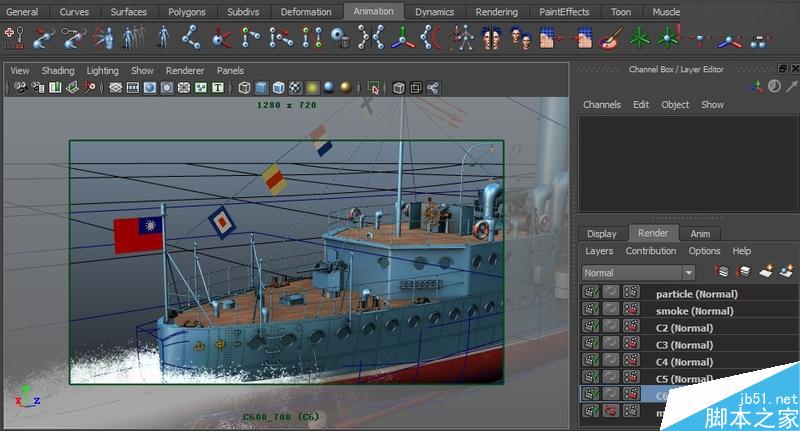

5.分层渲染。当场景存在Vue元素，maya的分层渲染会失效，无论是物体的隔离还是光影属性的隔离，均会包含Vue场景。因此，这里我使用分层渲染的目的，只是为了对不同的摄像机设置Layer Override（层覆写）来渲染不同的镜头序列。

粒子和流体特效则在保存为不含Vue的maya场景文件中进行渲染。

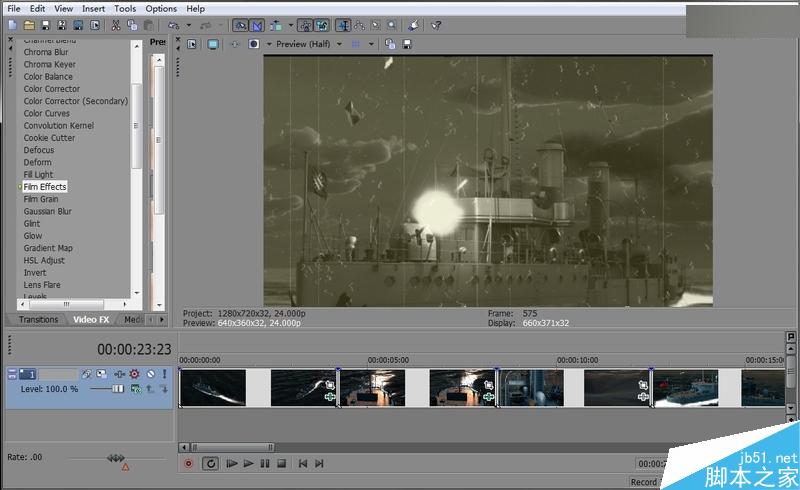

通过fusion输出TGA格式的序列帧，再导入到Vegas中进行滤镜效果制作，如老旧电影效果，画面辉光等。

【效果】

【总结】

建模-贴图-绑定特效-海洋-照明-vue大气-渲染合成，是制作这个中山舰小样片的基本流程。流程中的两个比较重要的技术点就是：maya中海洋特效的制作，Vue与maya的交互。从画面效果上来看，后期合成的作用也尤为重要。

教程结束，以上就是MAYA渲染中山舰的流程和步骤详解，大家学会了吗？希望能对大家有所帮助！
