Maya 7.0 渲染基础-建立摄影机知识介绍

首先建立摄像机，摄像机其实也是一种窗口，通过该窗口，可以观察 Maya 空间内的任何物体。开始建立一个新的场景时，首先出现的是 4 个默认的视图，这 4 个视图其实包含有 4 个摄像机。一个摄像机形成透视图，其余 3 个摄像机形成 3 个正交视图，分别为前视图、侧视图和顶视图。通常，正交视图用于建模、纹理及动画，而渲染一般在透视图中进行。具体操作步骤如下：

(1) 创建一个斜体字母 M( 选择 Surface → Bevel 命令 ) ，如图 9-1 所示。

图 9-1 制作字母 M 造型

(2) 选择 Panels → Perspective → New 命令创建另一个透视图，生成 Persp1 摄像机。

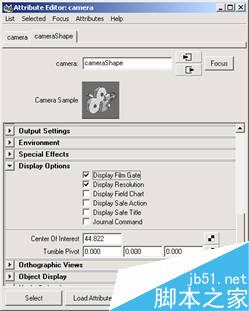

(3) 在 Outliner 中命名该透视图为 Camera 。打开 Attribute Editor 对话框，如图 9-2 所示 , 在 Film Back 卷展栏设置 Overscan 为 1 。打开 Display Option 区域，选中 Display Resolution( 显示分辨率 ) 复选框。 ( 或通过选择 View → Camera Setting → Resolution Gate 命令，打开 Display Resolution) 。在该选项中会显示出渲染的精确选项组，选中 Display Film Gate 复选框。

图 9-2 Attribute Editor 对话框

(4) 在 Film Back 选项组中设置 Film Gate 选项，选择不同的镜头，如 70mm 投影镜头，观察分辨率的变化。将设置改为 35mm TV Projection ，如图 9-3 所示。该设置为宽高比为 1.33 的适当比例，其 Film Gate 与 Resolution Gate 设置完全匹配。

图 9-3 更改摄影机镜头

说明：

在渲染测试时可以以较小的尺寸渲染，但与在 Photoshop 和其他图形软件一样，必须有一个正确的 ( 较大的 ) 宽高比。

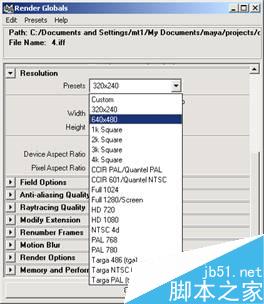

(5) 默认的分辨率为 320 × 240 ，这也是分辨率的最小值。如果要以更高的分辨率渲染图像，选择 Window → Render Globals 命令，打开 Resolution 区域。设置 Presets 为 640 × 480 ，如图 9-4 所示。

图 9-4 设置渲染尺寸

(6) 调整摄像机视图，拖动或旋转摄像机，使字母 M 在一适当的位置上。调整 Camera 的属性，同时，切换到普通的 Perspective 视图，通过改变灯光和纹理来测试摄像机视图的渲染效果。

从上面的操作可以看出， Maya 提供了许多 Render Resolution 的设置。如果和视频产品协同工作，最常用的分辨率设置为 CCIR 601 ，其参数为：分辨率 720 × 486 ， Device Aspect Ratio 为 1.333 ， Pixel Aspect Ratio 为 0.9 。即图像为 720 个像素宽， 486 个像素高。因为 Pixel Aspect Ratio 不为 1 ，则图像将以 4:3 宽高比显示。现在设置 640 × 480 的分辨率，其设置 Device Aspect Ratio 为 1.333 ， Pixel Aspect Ratio 为 1 ，是最小的广播品质的分辨率。

教程结束，以上就是Maya 7.0 渲染基础-建立摄影机知识介绍，希望能对大家有所帮助！
