MAYA制作精美的绞编手链建模教程

很多学习maya的初学者都会遇到一个难题，这就是maya编织物建模，为了大家能更好的掌握maya建模技术，今天我们就来做一个简单的练习。

　　绞编手链完成效果如下：

maya编织物建模(图1)

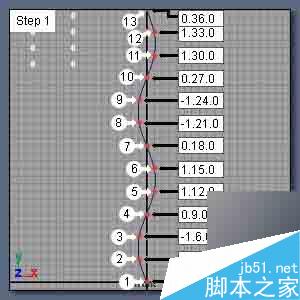

　　1. 选择maya 菜单中的createep curve tool ，在 front 视图中，先按住 x 键打开点捕捉，然后使用鼠标左键点击，从坐标原点开始( x=0.y=0.z=0 )绘制曲线，如下图曲线是由13 个 cvs 组成的曲线。

maya编织物建模(图2)

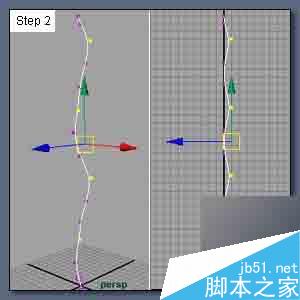

　　2. 在侧视图中，选中建好的曲线，鼠标右键按住，在弹出的热盒中选择 control vertex ，选择第 3 、 6 、 9 和 12 号可控点，按住 x 键打开点捕捉，沿 z 轴移动 -1 个单位。

maya编织物建模(图3)

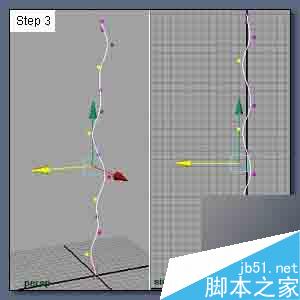

　　3. 与第 2 步方法相同，选择第 2 、 5 、 8 和 11 号可控点，沿 z 轴移动 1 个单位，鼠标右键点中物体，在弹出的热盒中选择select。

maya编织物建模(图4)

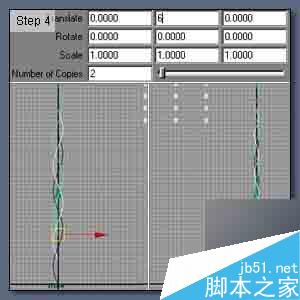

　　4. 点击 editduplicate 选项框，弹出选项面板，在 translate y 中输入 6 ， number of copies 中输入 2 ，点击 duplicate 。如下图所示。

maya编织物建模(图5)

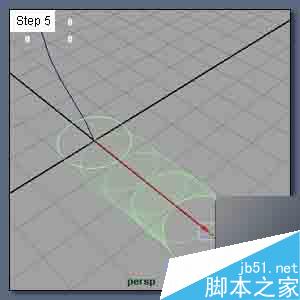

　　5. 点击 createnurbs primitivescircle 选项框，在选项面板中将 number of sections 设为 6 。新建的圆环出现在坐标原点，我们把它沿 x 轴挪动到一边下一步再用。

maya编织物建模(图6)

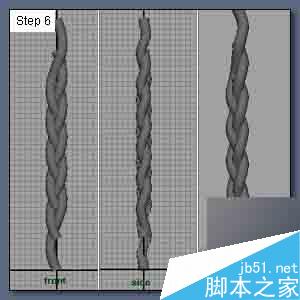

6. 点击界面左上角的下拉条，选择 Modeling 菜单模式，依次选中圆环和 CVs 曲线，点击 SurfacesExtrude 选项框，弹出选项面板，在 Result Position 中选中 At Path ，在 Pivot 中选中 Component 并点击 Apply ;再依次选中这个圆环和另一条 CVs 曲线，重复刚才的步骤。按 5 键将视图切换到 Shaded 模式，如下图所示。

　　注：你可以通过改变圆环的大小来调整 ExtrudedSurface 的粗细。

Maya编织物建模(图7)

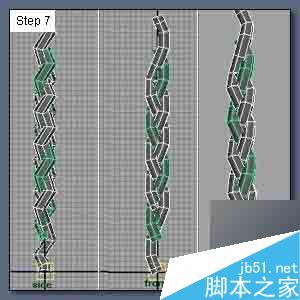

　　7. 打开 WindowOutliner 面板，选择 3 个 ExtrudedSurface ，在主菜单中选择 EditDelete by TypeHistory ，回到 Outliner 面板，选择 CVs 曲线和 NURBS 圆环，按 Delete 键删除，选择这 3 个 ExtrudedSurface ，在主菜单中点击 ModifyConvert NURBS to Polygons 选项框，在 Tesselation Method 中选中 Control Points ，点击 Tesselate 。

　　在 Outliner 面板中选择 3 个 ExtrudedSurface ，按 Delete 键删除，现在场景中只剩下多边形物体。

Maya编织物建模(图8)

　　8. 选择这三个多边形物体，执行 PolygonsCombine ，将这三个物体合并成一个物体。

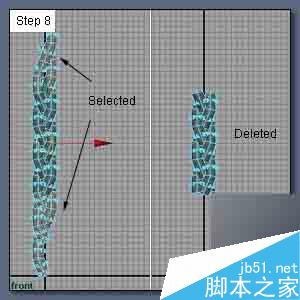

　　右键点击这个物体并按住，在弹出的热盒中选择 Face ，如下图选中两端的表面并删除，这样我们就得到了一段可以重复循环的编织物模型。再次按住右键，在弹出的热盒中选择select。

Maya编织物建模(图9)

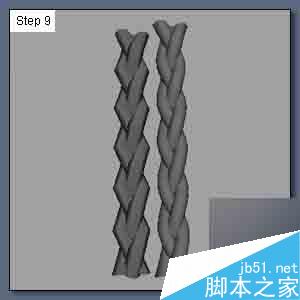

　　9. 选择这个编织物模型，点击 EditDuplicate 选项框，依次点击 Reset the settings 和 Duplicate 。选择复制的物体，在 channel box (DisplayUI ElementsChannel Box/Layer Editor) 的 Transtlate y 中输入 18 ，使其沿 y 轴向上移动 18 个单位。

　　选择这两个物体，使用 PolygonsCombine 命令合成为一个物体。右键点住该物体，在弹出的热盒中选择 Vertex ，选中所有的点，点击 Edit PolygonsMerge Vertices 选项框，将 Distance 设为 0.1000 并点击 MergeVertex 。

　　现在这两个合并的物体间的接缝已经焊接上了，如果你还让编织物更长，只要重复上面的步骤就可以了(注意沿 y 轴移动复制物体的距离要相应从 18 变为 36 )。

　　最后，选择这个编织物模型，执行 PolygonsSmooth 。

Maya编织物建模(图10)

OK建模过程完成，我们还可以对模型进行一些光滑处理，以达到我们期望的效果。

以上就是MAYA制作精美的绞编手链建模教程，操作很简单的，大家来学习吧！
