背景

框架自带的 Tab Bar 相信大家已经熟悉得不能再熟悉了，一般使用的时候不过是设置两个图标代表选中和未选中两种状态，难免有一些平淡。后来很多控件就在标签选中时进行一些比较抓眼球的动画，不过我觉得大部分都是为了动画而动画。直到后来我看到Outlook客户端的动画时，我才意识到原来还可以跟用户的交互结合在一起。

图1 标签图标跟随手势进行不同的动画

有意思吧，不过本文并不是要仿制个一模一样的出来，会有稍微变化：

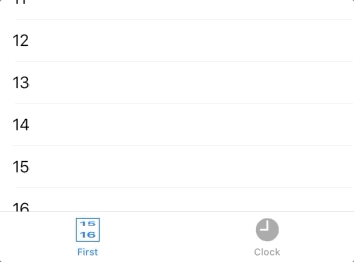

图2 本文完成的最终效果

实现分析

写代码之前，咱先讨论下实现的方法，相信你已经猜到标签页的图标显然已经不是图片，而是一个自定义的UIView。将一个视图挂载到原本图标的位置并不是一件难事，稍微有些复杂的是数字滚轮效果的实现，别看它数字不停地在滚动，仔细看其实最多显示2种数字，也就说只要2个Label就够了。

基于篇幅，文章不会涉及右侧的时钟效果，感兴趣请直接参考源码。

数字滚轮

打开项目TabBarInteraction，新建文件WheelView.swift，它是UIView的子类。首先设置好初始化函数：

class WheelView: UIView { required init?(coder aDecoder: NSCoder) {  super.init(coder: aDecoder)  setupView() } override init(frame: CGRect) {  super.init(frame: frame)  setupView() }}

接着创建两个Label实例，代表滚轮中的上下两个Label：

private lazy var toplabel: UILabel = { return createDefaultLabel()}()private lazy var bottomLabel: UILabel = { return createDefaultLabel()}()private func createDefaultLabel() -> UILabel { let label = UILabel()  label.textAlignment = NSTextAlignment.center label.adjustsFontSizeToFitWidth = true label.translatesAutoresizingMaskIntoConstraints = false return label}

现在来完成setupView()方法，在这方法中将上述两个Label添加到视图中，然后设置约束将它们的四边都与layoutMarginsGuide对齐。

private func setupView() { translatesAutoresizingMaskIntoConstraints = false for label in [toplabel, bottomLabel] {  addSubview(label)  NSLayoutConstraint.activate([   label.topAnchor.constraint(equalTo: layoutMarginsGuide.topAnchor),   label.bottomAnchor.constraint(equalTo: layoutMarginsGuide.bottomAnchor),   label.leftAnchor.constraint(equalTo: layoutMarginsGuide.leftAnchor),   label.rightAnchor.constraint(equalTo: layoutMarginsGuide.rightAnchor)  ]) }}

有人可能会问现在这样两个Label不是重叠的状态吗？不着急，接下来我们会根据参数动态地调整它们的大小和位置。

添加两个实例变量progress和contents，分别表示滚动的总体进度和显示的全部内容。

var progress: Float = 0.0var contents = [String]()

我们接下来要根据这两个变量计算出当前两个Label显示的内容以及它们的缩放位置。这些计算都在progress的didSet里完成：

var progress: Float = 0.0 { didSet {  progress = min(max(progress, 0.0), 1.0)   guard contents.count > 0 else { return }    /** 根据 progress 和 contents 计算出上下两个 label 显示的内容以及 label 的压缩程度和位置   *   * Example:    * progress = 0.4, contents = ["A","B","C","D"]   *   * 1）计算两个label显示的内容   * topIndex = 4 * 0.4 = 1.6, topLabel.text = contents[1] = "B"   * bottomIndex = 1.6 + 1 = 2.6, bottomLabel.text = contents[2] = "C"    *    * 2） 计算两个label如何压缩和位置调整，这是实现滚轮效果的原理   * indexOffset = 1.6 % 1 = 0.6   * halfHeight = bounds.height / 2   * ┌─────────────┐    ┌─────────────┐            * |┌───────────┐| scaleY |    |          * ||   || 1-0.6=0.4 |    | translationY     * || topLabel || ----------> |┌─ topLabel─┐| ------------------    * ||   ||    |└───────────┘| -halfHeight * 0.6 ⎞ ┌─────────────┐   * |└───────────┘|    |    |     ⎥ |┌─ toplabel─┐|   * └─────────────┘    └─────────────┘     ⎟ |└───────────┘|   *                 ❯ |┌───────────┐|   * ┌─────────────┐    ┌─────────────┐     ⎟ ||bottomLabel||   * |┌───────────┐| scaleY |    |     ⎟ |└───────────┘|   * ||   || 0.6  |┌───────────┐| translationY  ⎠ └─────────────┘   * ||bottomLabel|| ----------> ||bottomLabel|| -----------------    * ||   ||    |└───────────┘| halfHeight * 0.4     * |└───────────┘|    |    |         * └─────────────┘    └─────────────┘         *   * 可以想象出，当 indexOffset 从 0.0 递增到 0.999 过程中，   * topLabel 从满视图越缩越小至0，而 bottomLabel刚好相反越变越大至满视图，即形成一次完整的滚动   */  let topIndex = min(max(0.0, Float(contents.count) * progress), Float(contents.count - 1))  let bottomIndex = min(topIndex + 1, Float(contents.count - 1))  let indexOffset = topIndex.truncatingRemainder(dividingBy: 1)    toplabel.text = contents[Int(topIndex)]  toplabel.transform = CGAffineTransform(scaleX: 1.0, y: CGFloat(1 - indexOffset))   .concatenating(CGAffineTransform(translationX: 0, y: -(toplabel.bounds.height / 2) * CGFloat(indexOffset)))     bottomLabel.text = contents[Int(bottomIndex)]  bottomLabel.transform = CGAffineTransform(scaleX: 1.0, y: CGFloat(indexOffset))   .concatenating(CGAffineTransform(translationX: 0, y: (bottomLabel.bounds.height / 2) * (1 - CGFloat(indexOffset)))) }}

最后我们还要向外公开一些样式进行自定义：

extension WheelView { /// 前景色变化事件 override func tintColorDidChange() {  [toplabel, bottomLabel].forEach { $0.textColor = tintColor }  layer.borderColor = tintColor.cgColor } /// 背景色 override var backgroundColor: UIColor? {  get { return toplabel.backgroundColor }  set { [toplabel, bottomLabel].forEach { $0.backgroundColor = newValue } } } /// 边框宽度 var borderWidth: CGFloat {  get { return layer.borderWidth }  set {   layoutMargins = UIEdgeInsets(top: newValue, left: newValue, bottom: newValue, right: newValue)   layer.borderWidth = newValue  } } /// 字体 var font: UIFont {  get { return toplabel.font }  set { [toplabel, bottomLabel].forEach { $0.font = newValue } } }}

至此，整个滚轮效果已经完成。

挂载视图

在FirstViewController中实例化刚才自定义的视图，设置好字体、边框、背景色、Contents等内容，别忘了isUserInteractionEnabled设置为false，这样就不会影响原先的事件响应。

 override func viewDidLoad() {  super.viewDidLoad()  // Do any additional setup after loading the view.    tableView.delegate = self  tableView.dataSource = self  tableView.register(UITableViewCell.self, forCellReuseIdentifier: "DefaultCell")  tableView.rowHeight = 44  wheelView = WheelView(frame: CGRect.zero)  wheelView.font = UIFont.systemFont(ofSize: 15, weight: .bold)  wheelView.borderWidth = 1  wheelView.backgroundColor = UIColor.white  wheelView.contents = data  wheelView.isUserInteractionEnabled = false}

然后要把视图挂载到原先的图标上，viewDidLoad()方法底部新增代码：

 override func viewDidLoad() { ... guard let parentController = self.parent as? UITabBarController else { return } let controllerIndex = parentController.children.firstIndex(of: self)! var tabBarButtons = parentController.tabBar.subviews.filter({  type(of: $0).description().isEqual("UITabBarButton") }) guard !tabBarButtons.isEmpty else { return } let tabBarButton = tabBarButtons[controllerIndex] let swappableImageViews = tabBarButton.subviews.filter({  type(of: $0).description().isEqual("UITabBarSwappableImageView") }) guard !swappableImageViews.isEmpty else { return } let swappableImageView = swappableImageViews.first! tabBarButton.addSubview(wheelView) swappableImageView.isHidden = true NSLayoutConstraint.activate([  wheelView.widthAnchor.constraint(equalToConstant: 25),  wheelView.heightAnchor.constraint(equalToConstant: 25),  wheelView.centerXAnchor.constraint(equalTo: swappableImageView.centerXAnchor),  wheelView.centerYAnchor.constraint(equalTo: swappableImageView.centerYAnchor) ]) }

上述代码的目的是最终找到对应标签UITabBarButton内类型为UITabBarSwappableImageView的视图并替换它。看上去相当复杂，但是它尽可能地避免出现意外情况导致程序异常。只要以后UIkit不更改类型UITabBarButton和UITabBarSwappableImageView，以及他们的包含关系，程序基本不会出现意外，最多导致自定义的视图挂载不上去而已。另外一个好处是FirstViewController不用去担心它被添加到TabBarController中的第几个标签上。总体来说这个方法并不完美，但目前似乎也没有更好的方法？

实际上还可以将上面的代码剥离出来，放到名为TabbarInteractable的protocol的默认实现上。有需要的ViewController只要宣布遵守该协议，然后在viewDidLoad方法中调用一个方法即可实现整个替换过程。

只剩下最后一步了，我们知道UITableView是UIScrollView的子类。在它滚动的时候，FirsViewController作为UITableView的delegate，同样会收到scrollViewDidScroll方法的调用，所以在这个方法里更新滚动的进度再合适不过了:

// MARK: UITableViewDelegateextension FirstViewController: UITableViewDelegate { func scrollViewDidScroll(_ scrollView: UIScrollView) {  //`progress`怎么计算取决于你需求，这里的是为了把`tableview`当前可见区域最底部的2个数字给显示出来。  let progress = Float((scrollView.contentOffset.y + tableView.bounds.height - tableView.rowHeight) / scrollView.contentSize.height)  wheelView.progress = progress }}

把项目跑起来看看吧，你会得到文章开头的效果。

总结

以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值，谢谢大家对武林网的支持。
