3dmax中怎么建凹凸造型门的模型?

教大家做一款简单地凹凸造型门板，3d做家装效果图的时候经常能用到。

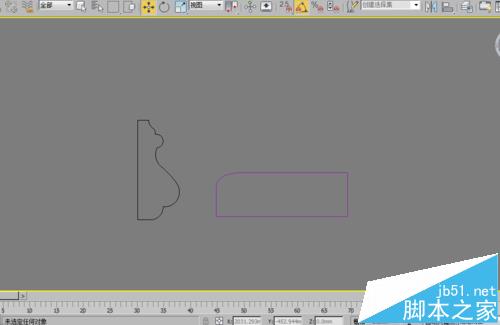

1、本例中的凹凸造型门主要用线条和倒角剖面的命令来完成，样条线可以由自己来做，或者从cad导入，或者是有现成的样条线直接挑适合的。本例中一共用到两条样条线 。

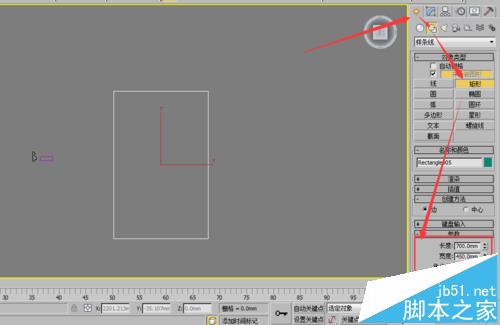

2、自己习惯从中间部分开始做，点创建命令-图形-矩形，画一个700*400的矩形.

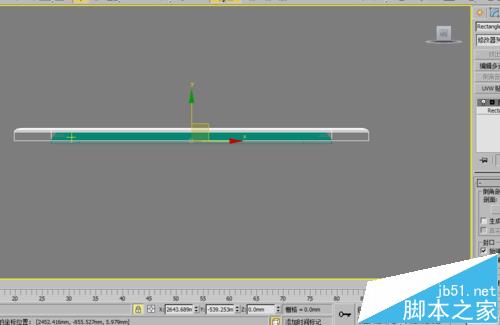

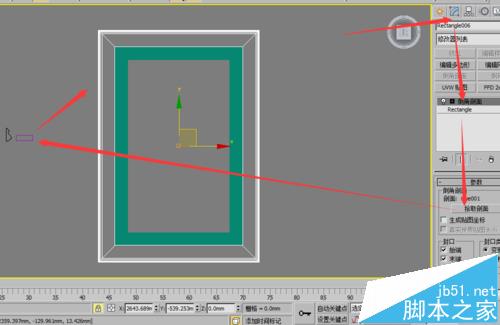

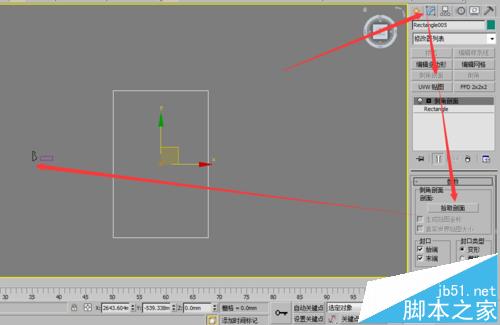

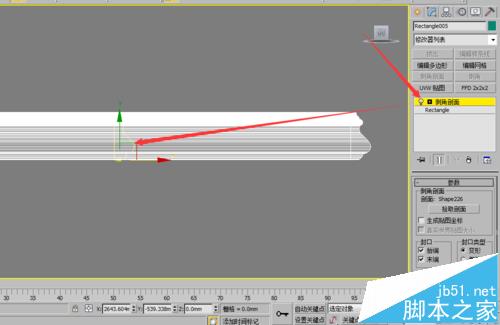

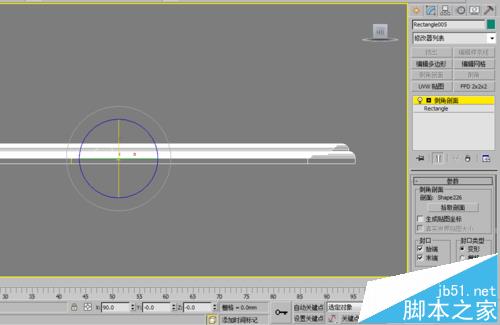

3、点击修改面板-倒角剖面-拾取剖面，完成以后，图形并不是我们需要的形状，所以需要激活倒角剖面命令，旋转样条线至需要的位置，完成以后如图。

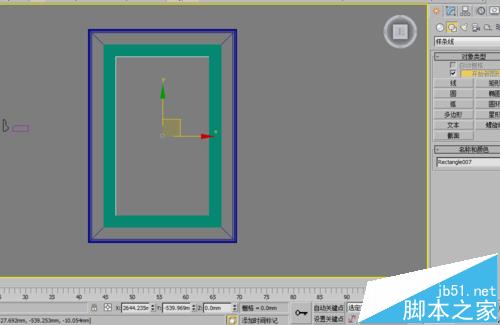

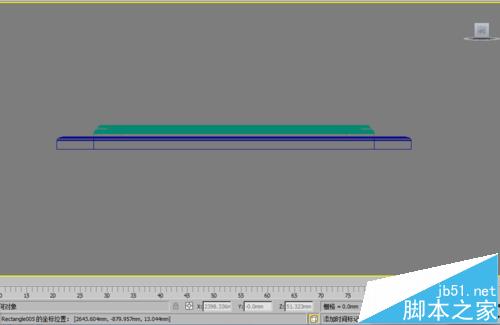

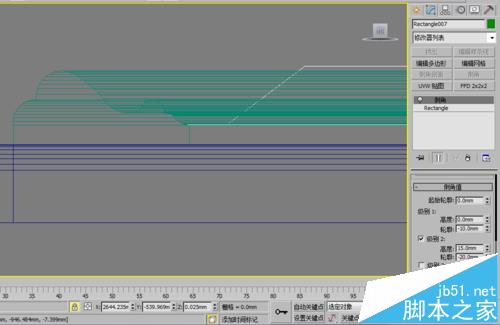

4、继续点创建命令-图形-矩形，再画一个700*400的矩形，来做边框.这次图形正好使我们需要的形状。白色物体为第二次做的边框，绿色物体为第一次做的线条。把边框的最上端与线条的最下端并齐，

5、开始做门芯，门芯用倒角命令即可完成。转换成顶视图，在第一次做好的线条里面拉出一个矩形。

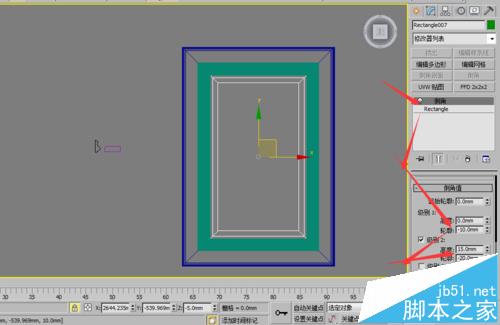

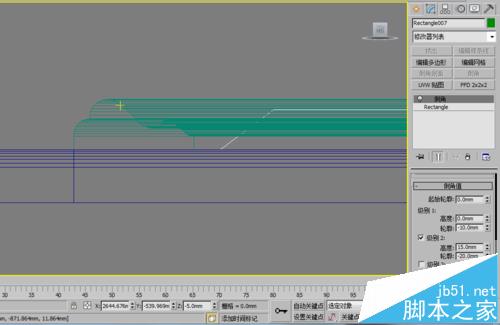

6、点击倒角命令，如图设置参数，然后把门芯拖到合适的位置即可

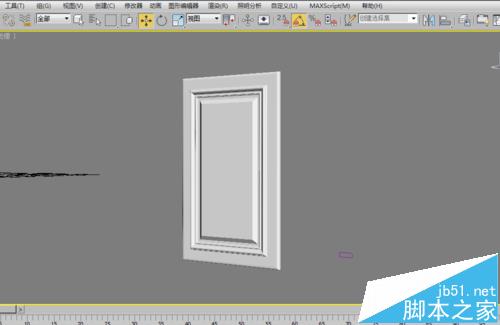

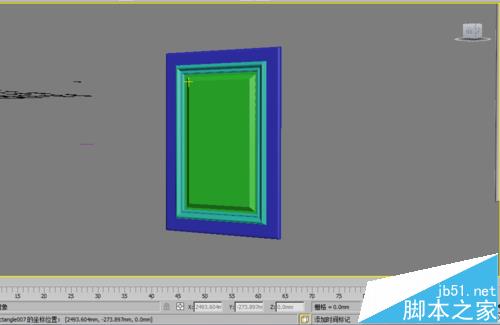

7、完成图
