cad角度标注大于180该怎么绘制? cad角度标注技巧

cad大于180度的断交想要标注，该怎么标注呢？下面我们就来看看详细的教程。

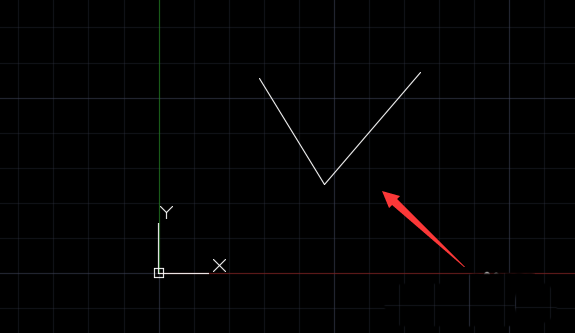

1、打开cad，有如下所示一角，外交为大于180度的钝角。

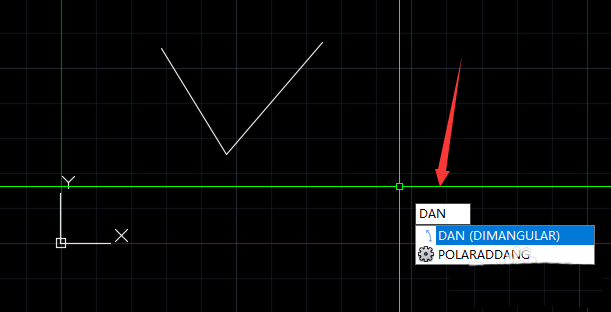

2、输入角度标注命令“dan”，回车。

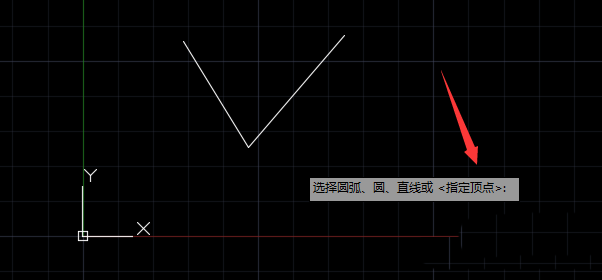

3、注意，这一步很重要，可见默认命令为“指定顶点”，直接回车就行了。

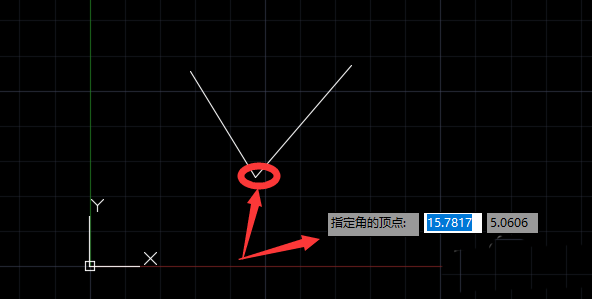

4、指定角点。

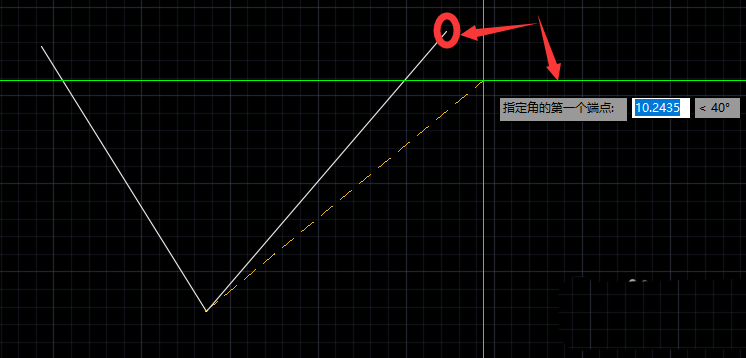

5、指定角的第一个端点。

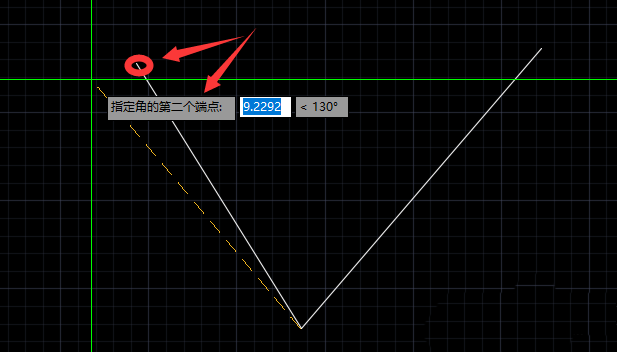

6、指定角的另一个端点。

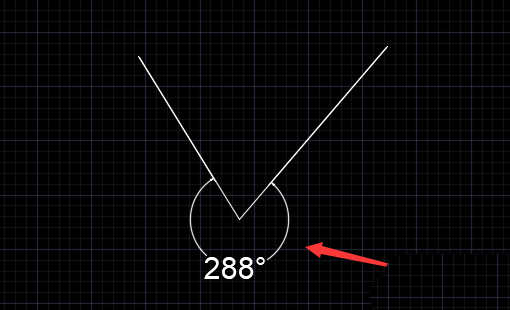

7、完成。

以上就是cad标注大于180°角度的教程，希望大家喜欢，请继续关注武林网。
