CAD怎么根据参照图绘制柜子平面图?

cad中想要设计一个柜子平面图，有一个参考的图片，怎么根据图片画柜子平面图呢？下面我们就来看看详细的教程。

1、插入照片至CAD软件中。

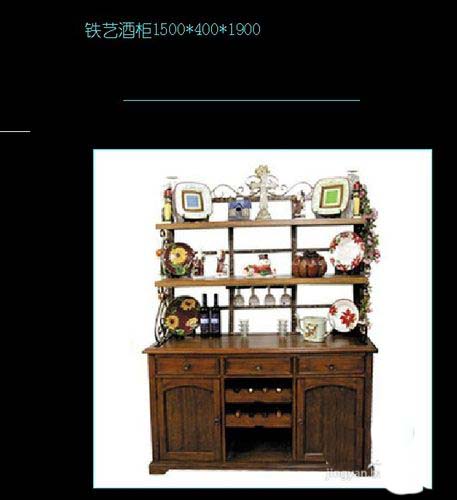

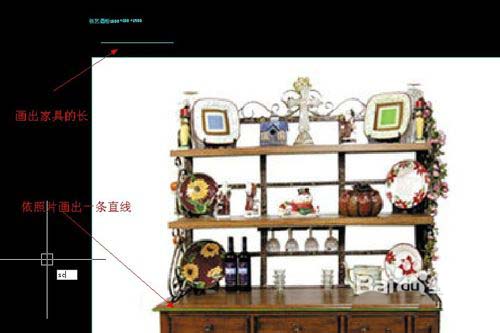

2、预先得知原家具的长宽高，然后依照照片中的长度方向画直线，下一步，用缩放工具缩到相对一致的大小。缩放命令的操作：SC--R--P，即可得到图中效果。

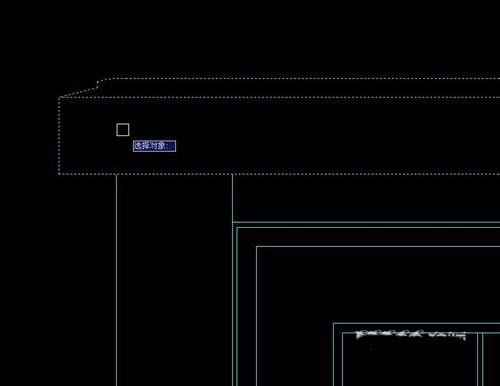

3、由于家具的部件大同小异，所以，我拿以前画的配件，直接就用在这件家具上了。

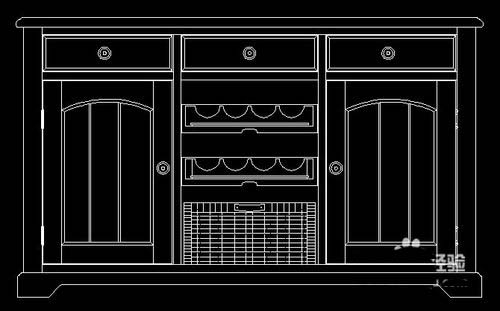

4、主要是细心，这样一件特殊条件下需要的图也就出一了，请看结果。

5、将来和工厂木工师傅校对标准的尺寸后，修改就很快啦。

以上就是cad画柜子平面图的教程，希望大家喜欢，请继续关注武林网。
