CAD土方断面图怎么画?CAD画道路土方断面图的教程

今天我们就来看看使用CAD画土方断面图的方法，很简单，请看下文详细介绍。

1、打开CAD这款软件，进入CAD的操作界面如图所示：

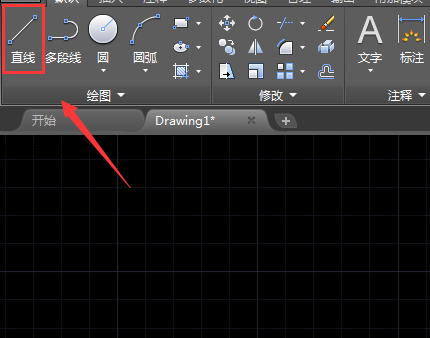

2、在该界面内找到直线命令，如图所示：

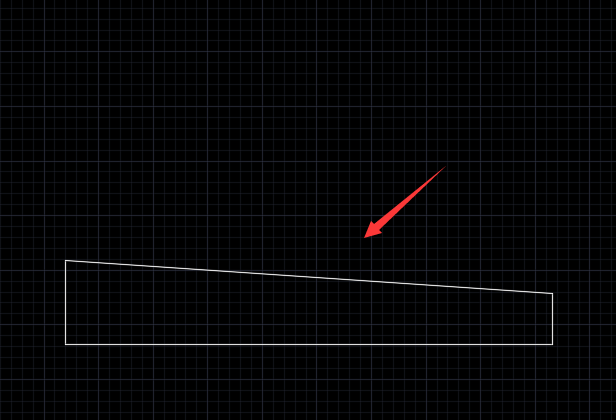

3、使用直线命令绘制一个四边形作为地基，如图所示：

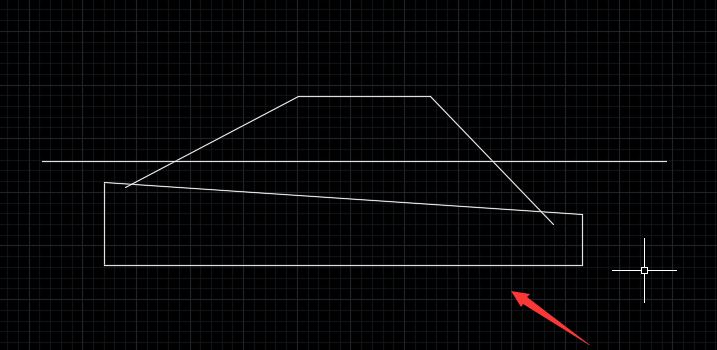

4、再在地基的上面画出路基和路面，如图所示：

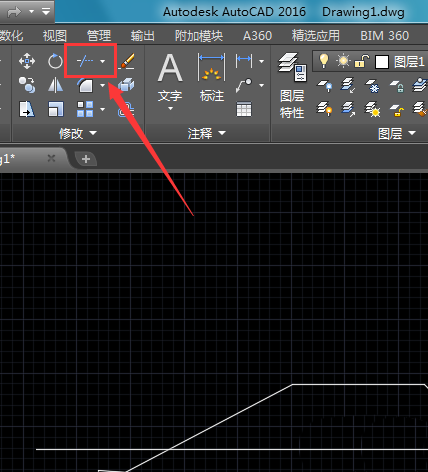

5、再在菜单区里找到修剪命令，如图所示：

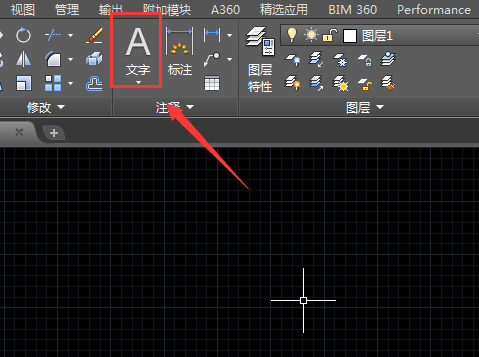

6、使用修剪命令，将多余的图形修剪掉，然后在菜单区里找到文字命令，如图所示：

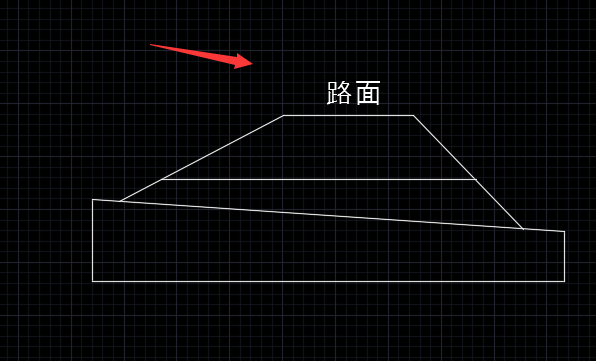

7、使用文字命令在路面上标注出路面，如图所示：

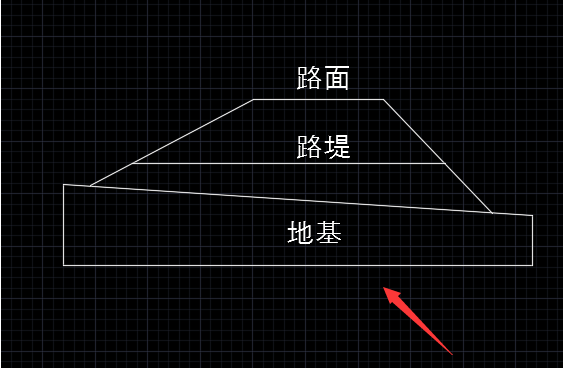

8、依次将路基和地基标注出来，这样我们的土方断面图就画好了，如图所示：

以上就是CAD画道路土方断面图的教程，希望大家喜欢，请继续关注武林网。
