CAD怎么批量绘制全站仪放线的坐标?

全站仪放线的坐标想要批量绘制，有什么快捷的方式吗？下面我们就来看看cad批量绘制全站仪放线的教程。

1、将全站仪放线用的坐标导出到记事本或者EXCEL中。

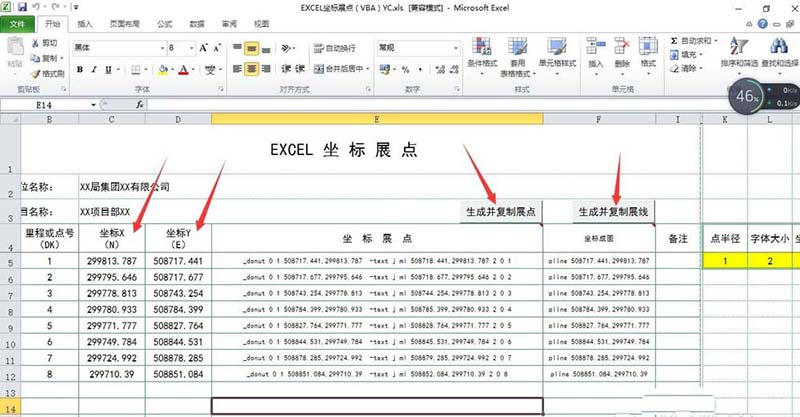

2、将对应的x、y轴复制到表格中，点击生成并复制展点，设置点的大小和半径，点击生成并复制展线。（表格计算程序可自行在网上下载）

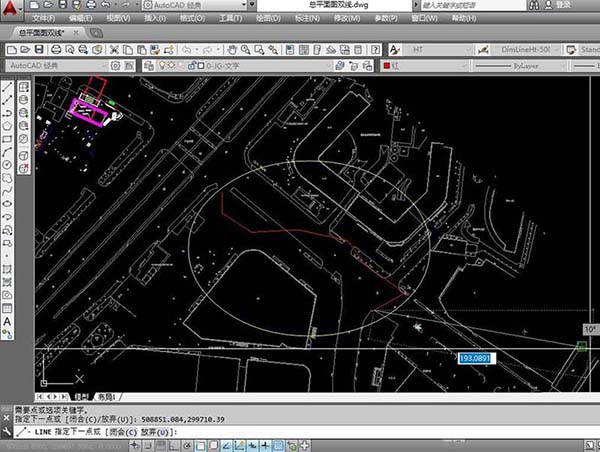

3、打开CAD在命令行输入“l”，并回车。

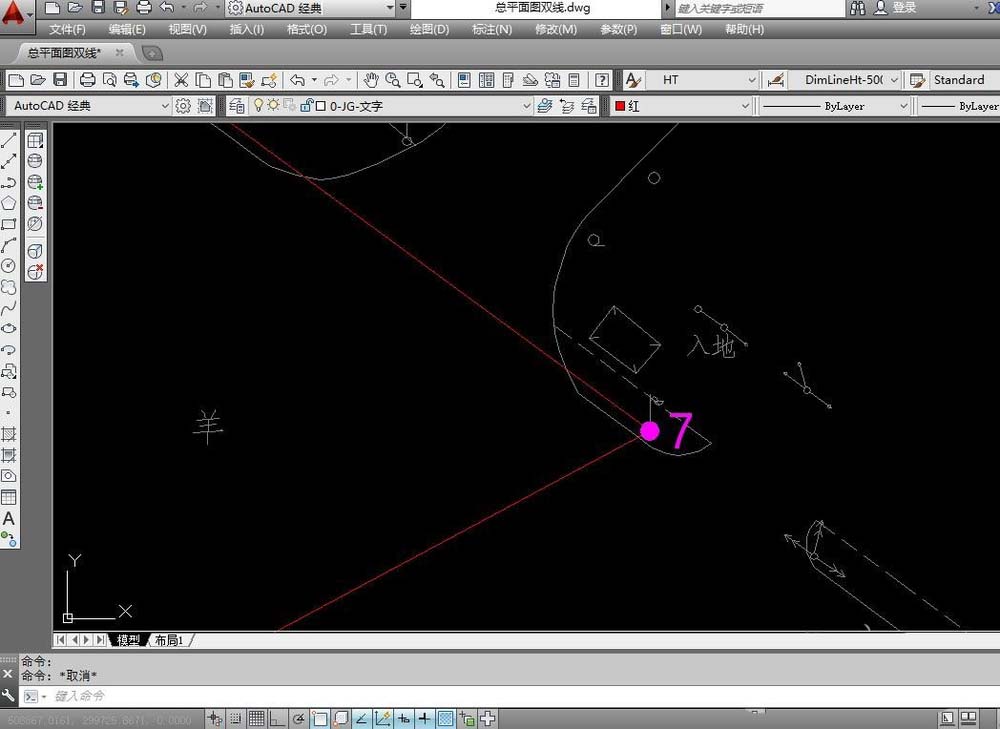

4、ctrl+v直接复制就好了，这些点就自动落到图上了，并且按照顺序连成线了。

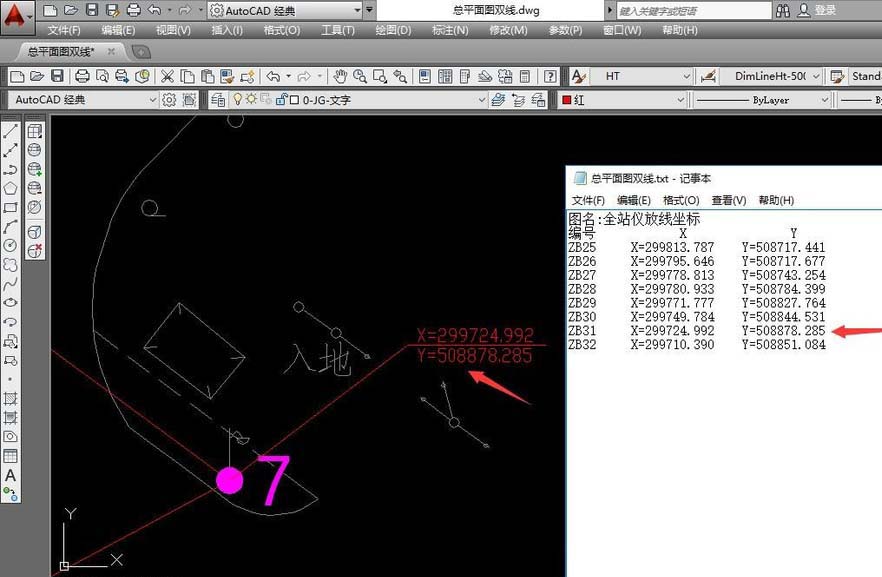

5、接下来我们对比一下看看落到图上的坐标点是否正确。

以上就是CAD绘制全站仪中放线用的坐标的教程，希望大家喜欢，请继续关注武林网。
