AutoCAD自定义线型的小技巧分享

做AUTOCAD的设计师们一定知道在CAD中是可以自定义线型的，但对有初学者来说自定义线型也不是那么的简单，今天我们来讲解一种AutoCAD自定义线型的小技巧，通过CAD自带的线型文件进行编辑更改成新的线型，具体操作步骤如下：

步骤一、首先我们得找到存放线型的文件，一般都存放在AUTOCAD安装目录中的support的文件夹下，例如：C:/Documents and Settings/jingyi/Application Data/AutoCAD 2007/R17.0/Support，如图所示：

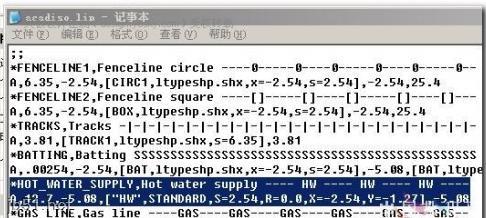

步骤二、然后找到其中的线型文件，然后双击打开这个文件，如图所示：

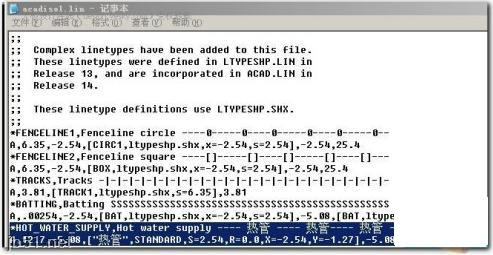

步骤三、打开这个文件之后，找到其中一个与我们要设计自定义的线型相似的线型内容进行修改，这里把【HW】改成了【热管】，如图所示：

步骤四、然后保存为另外一个CAD线型文件名，这时要记住这个线型文件名，例如：acadiso1.lin，后面要通用加载这个文件名。

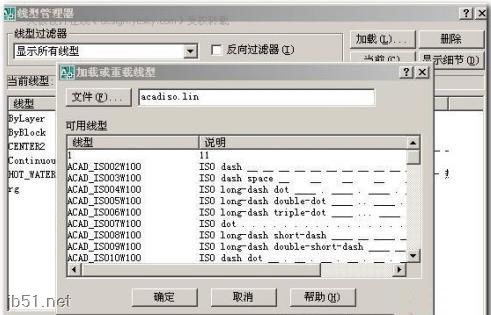

步骤五、重新回到CAD界面，接着打开线型界面管理器，通过【加载】，选择【文件】，找到刚才保存的那个LIN文件名acadiso1.lin，然后点【确定】按钮，如图所示：

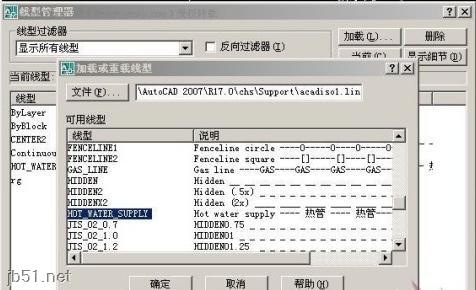

步骤六、这时在线型框中就会显示新的线型，如图所示：

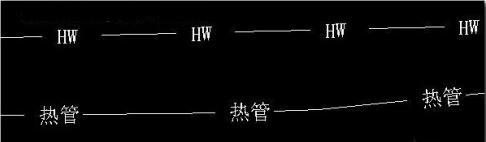

然后就可以在CAD中用刚才定义的新线型绘制图型了，如图所示：

好了，以上就是有关AutoCAD自定义线型的小技巧，你学会了吗，通过这种方法可以快速定义出自己想要的CAD线型哦。
