本教程是向大家介绍利用AutoCAD三维建模制作逼真的立体羽毛球方法，制作方法很简单，运用了很多CAD命令，教程比较实用，喜欢的朋友可以一起来学习下！
主要运用到CAD命令如下：L线、REGION面域、RECTANG矩形、C圆 、SPLINE样条线、REVOLVE旋转、M移动、ROTATE3D三维旋转、3DARRAY三维阵列、TORUS圆环。

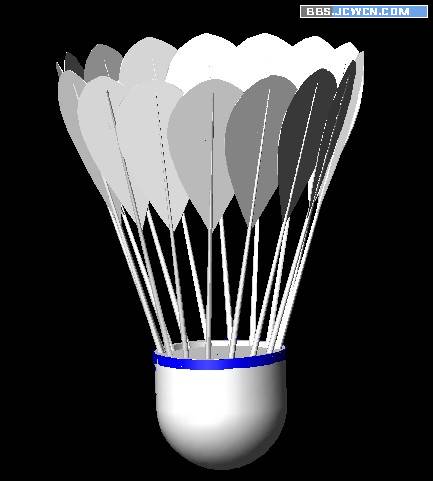

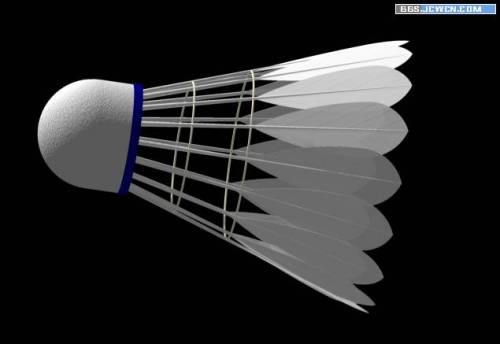

最后效果图
制作过程如下。

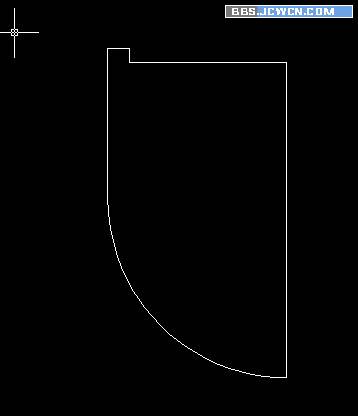

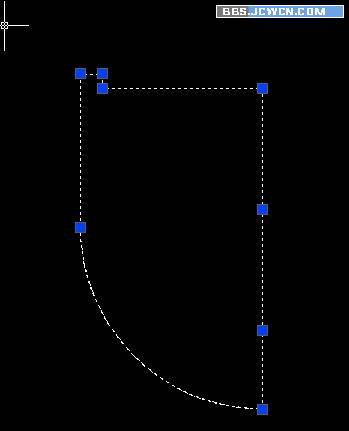

在CAD中按下图绘一个旋转面。
region创建面域,选择刚做好的图形!

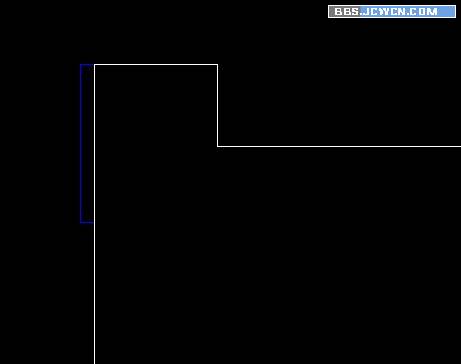

再在左边,绘一个小四边形,位置如图!

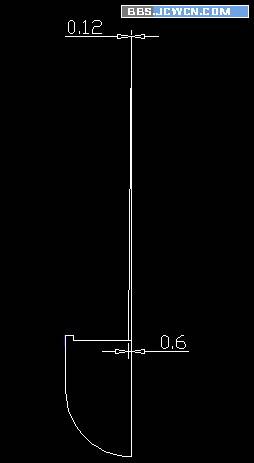

再绘羽毛杆旋转面,大小如图!上面小，下面大

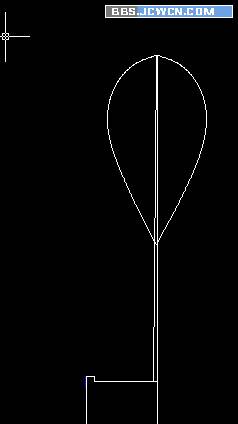

再制作羽毛，用spline样条线绘出形状，之后创建成面域region，样式如图!
revolve旋转，选择所有须旋转面!EXT拉伸羽毛边，厚度自定!

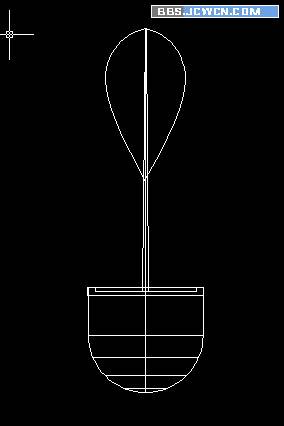

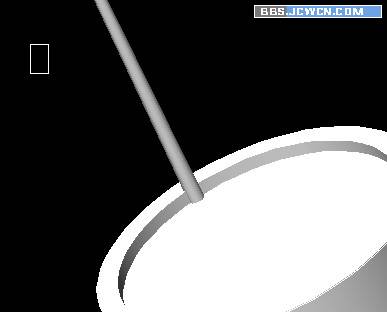

移动M，把羽毛杆移动到如图位置!
新建坐标USA，N新建，移动坐标到圆杆中心。

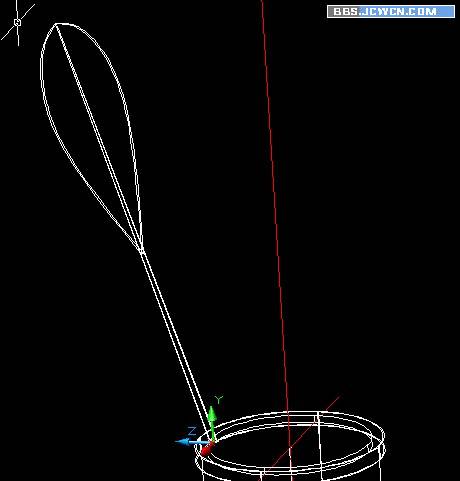

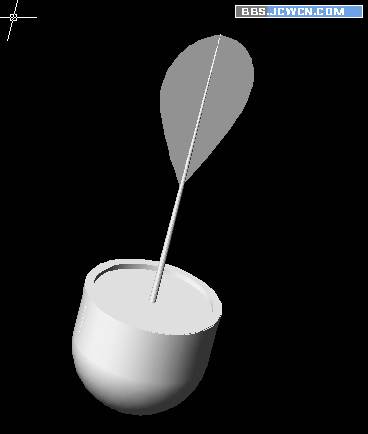

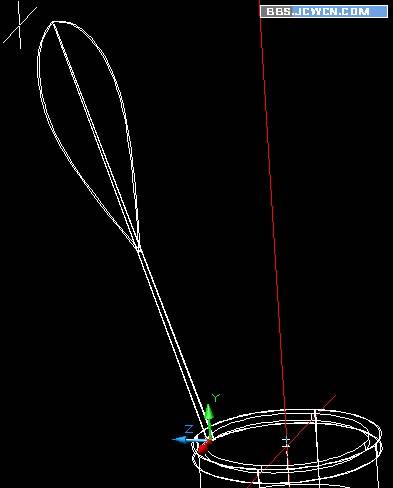

rotate3d三维旋转，指点基点，基点为圆杆中心点，捕捉X轴上两点，输入角度-20(可自定)!
继续三维旋转，指点基点，基点为圆杆中心点捕捉Y轴上两点，输入角度5度!

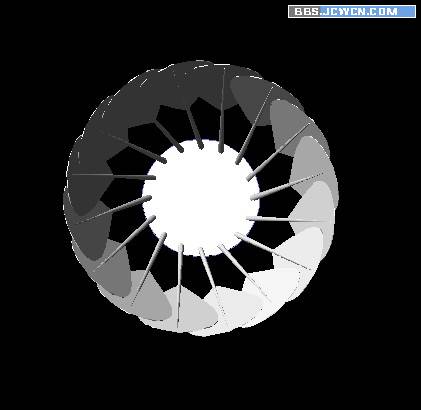

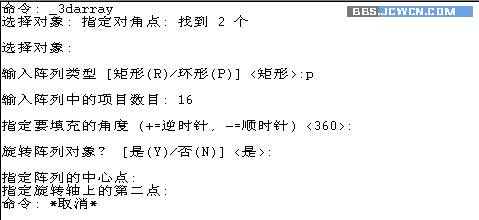

3darray三维陈烈，陈列轴为顶部的中轴线，数目16个，环形陈列360度。

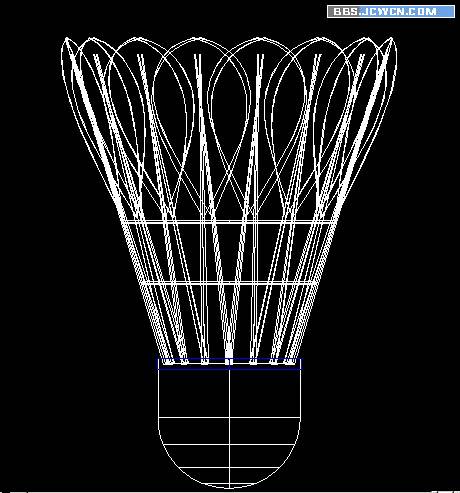

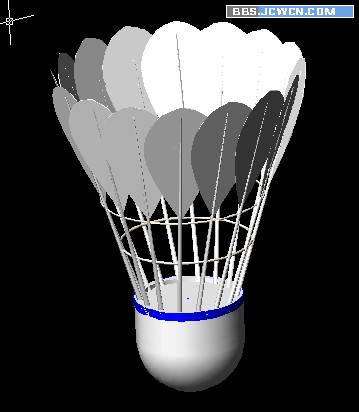

torus圆环，利用圆环命令加上框圈。如图。

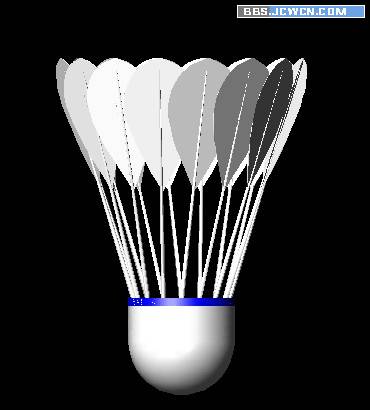

最后加材质渲染。
主要运用到CAD命令如下：L线、REGION面域、RECTANG矩形、C圆 、SPLINE样条线、REVOLVE旋转、M移动、ROTATE3D三维旋转、3DARRAY三维阵列、TORUS圆环。
最后效果图
制作过程如下。
在CAD中按下图绘一个旋转面。
region创建面域,选择刚做好的图形!
再在左边,绘一个小四边形,位置如图!
再绘羽毛杆旋转面,大小如图!上面小，下面大
再制作羽毛，用spline样条线绘出形状，之后创建成面域region，样式如图!
revolve旋转，选择所有须旋转面!EXT拉伸羽毛边，厚度自定!
移动M，把羽毛杆移动到如图位置!
新建坐标USA，N新建，移动坐标到圆杆中心。
rotate3d三维旋转，指点基点，基点为圆杆中心点，捕捉X轴上两点，输入角度-20(可自定)!
继续三维旋转，指点基点，基点为圆杆中心点捕捉Y轴上两点，输入角度5度!
3darray三维陈烈，陈列轴为顶部的中轴线，数目16个，环形陈列360度。
torus圆环，利用圆环命令加上框圈。如图。
最后加材质渲染。
以上就是AutoCAD三维建模制作逼真的立体羽毛球过程，方法很简单吧，希望大家可以尝试制作一下，效果一定更棒！
