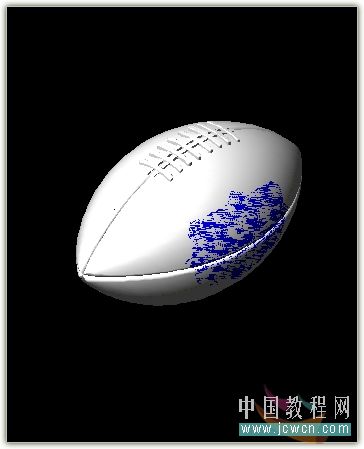

效果图:
画橄榄球有两种方法
第一种方法

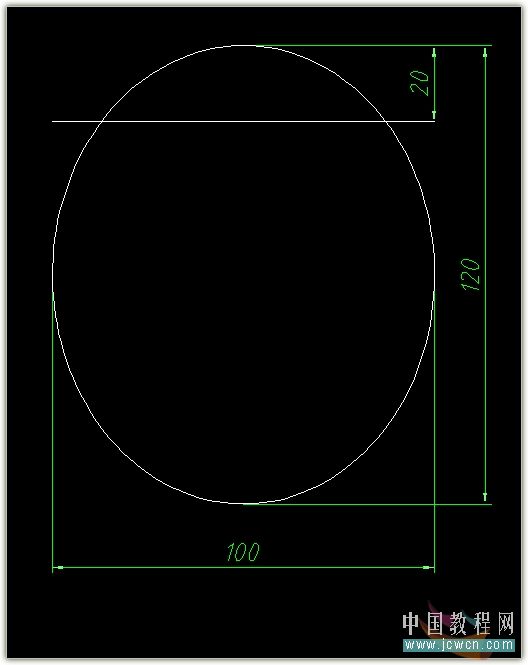

1、画个椭圆和一条直线

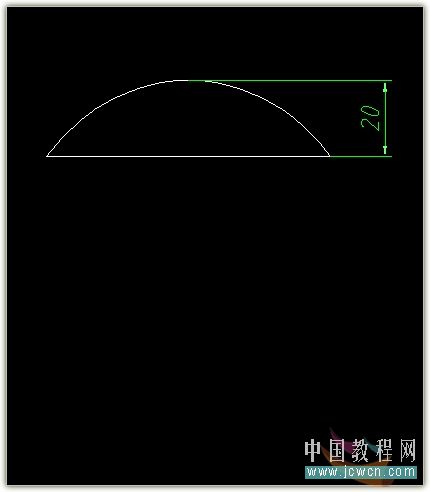

2、剪切——面域

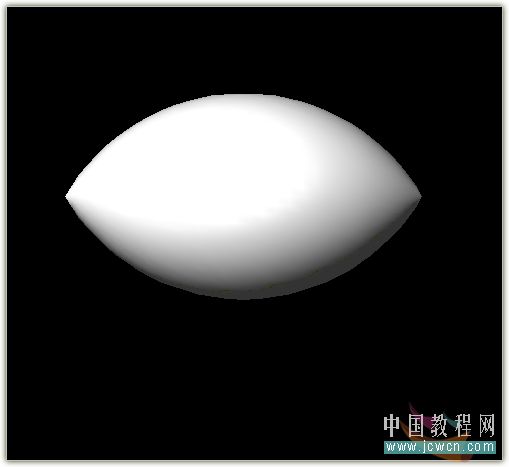

3、revolve旋转90°成实体
4、fillet圆角

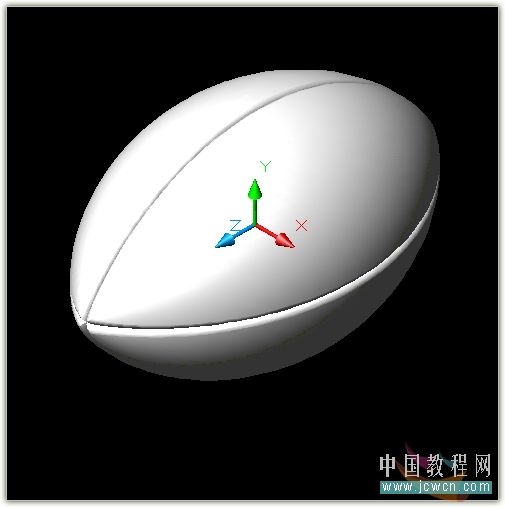

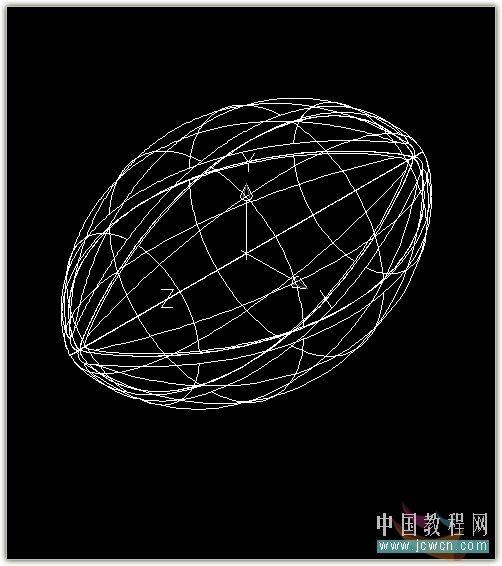

5、阵列(注意UCS)
第二种方法

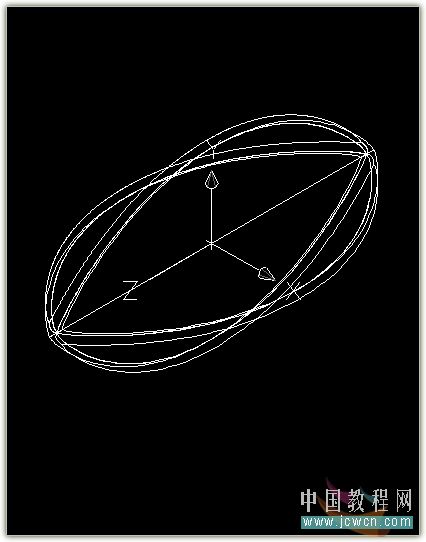

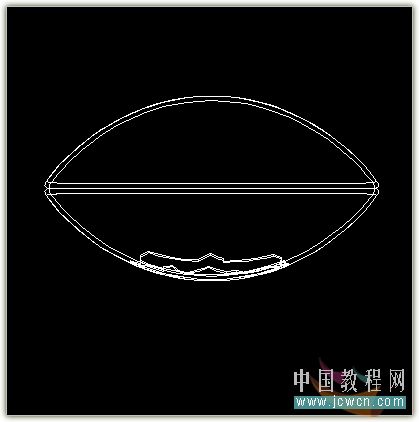

6、torus——指定圆环体中心 <0,0,0>:
指定圆环体半径或 [直径(D)]: -20
指定圆管半径或 [直径(D)]: 40

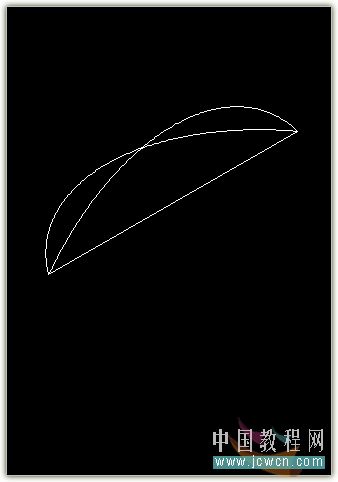

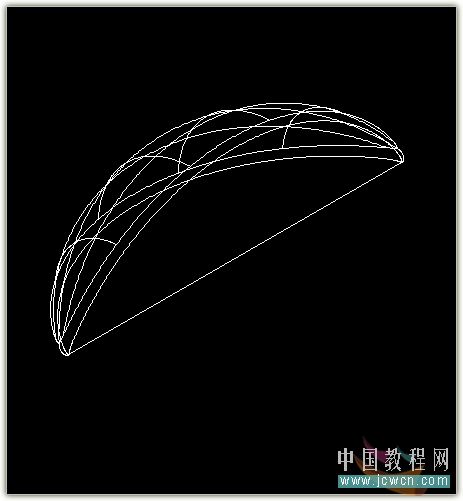

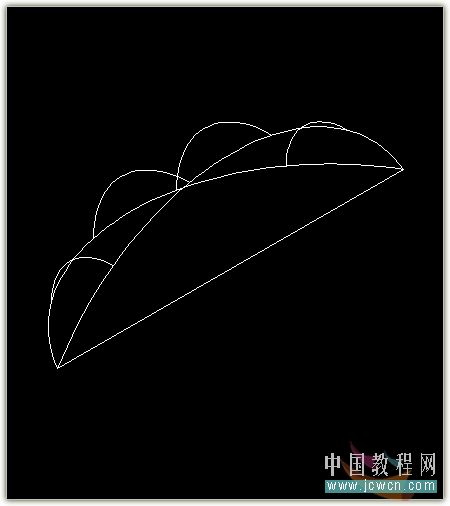

7、剖切剩四分之一

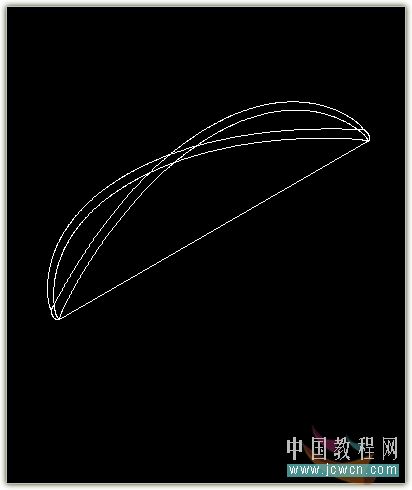

8、同样方法倒圆角

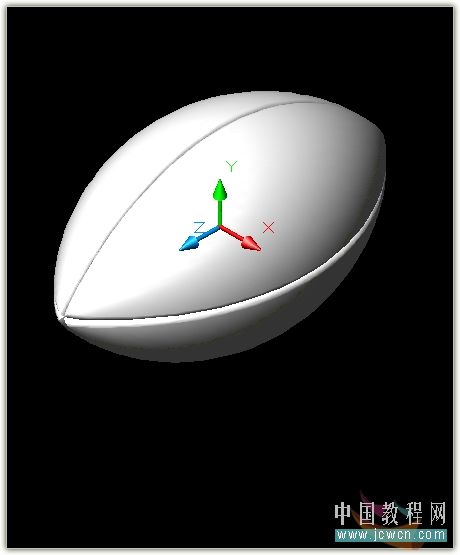

9、阵列(注意UCS)

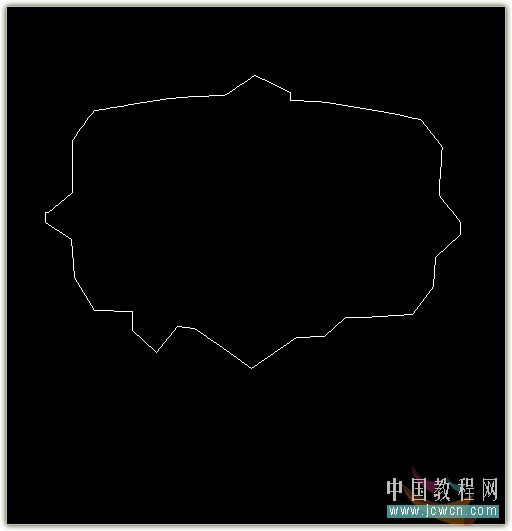

10、插入光栅图象用多段线把图形外形匡描下

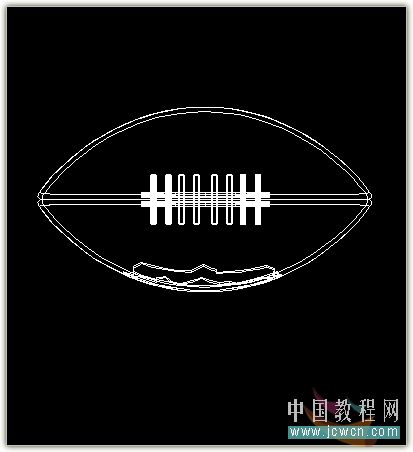

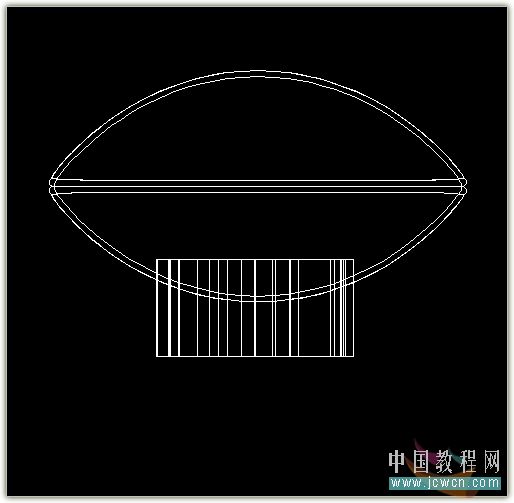

11、拉伸多段线成为帖商标体

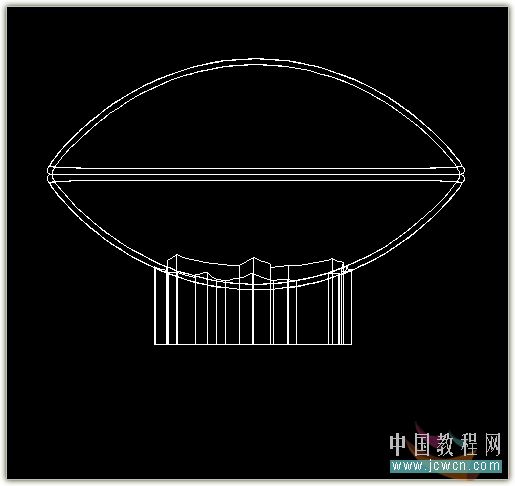

12、原地复制一个球体被帖商标体差集
13、帖商标体往上移动0.5与再原地复制一个球体交集
14、再添加些绳子就基本完成了
以上就是两种用AutoCAD绘制逼真的橄榄球方法,希望这篇教程对大家有一定的帮助!
