AutoCAD制作49股逼真的钢丝绳教程

这篇教程是向武林网朋友讲解如何利用AutoCAD制作49股逼真的钢丝绳，教程制作出来的效果非常逼真，难度一般，教程很实用，转发过来，希望对大家有一定的帮助。先看看最终的效果图：

作者前言：

用AutoCAD 2008版本以上，sweep（扫掠）命令，画条漂亮的钢丝绳。

先看看钢丝绳的效果图，这是最近重新渲染的。

制作步骤如下：

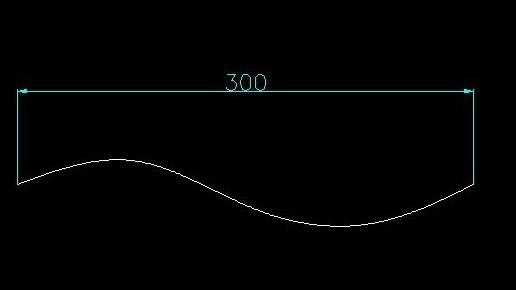

1、画一条曲线做钢丝绳的中心线（尺寸参考）

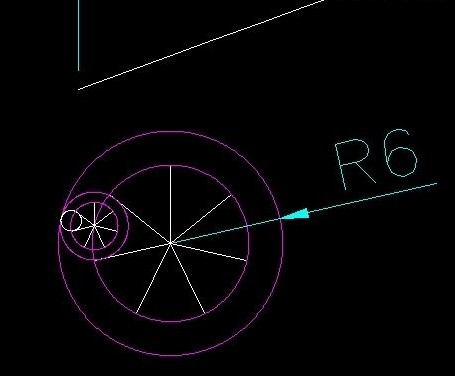

2、画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切、切、切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。

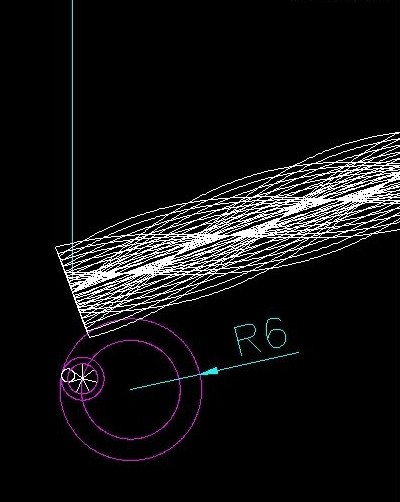

3、sweep——选择大的七星线——T（扭曲）——1800——选择曲线。扫出七条扭带。如图：

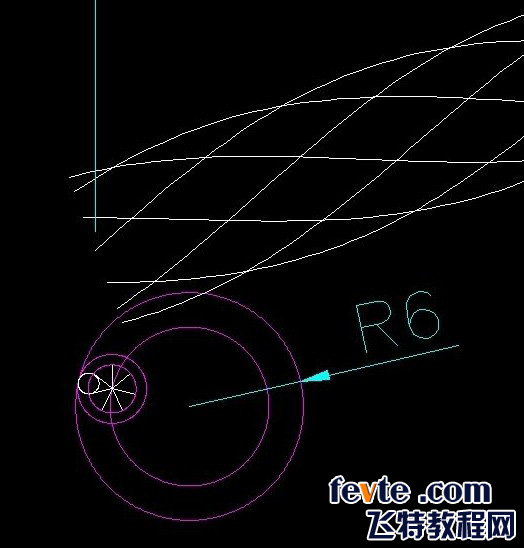

4、命令: _explode（分解），分解七条扭带，然后删除八条（包括原来的一条）中心线和顶端的线。如图：

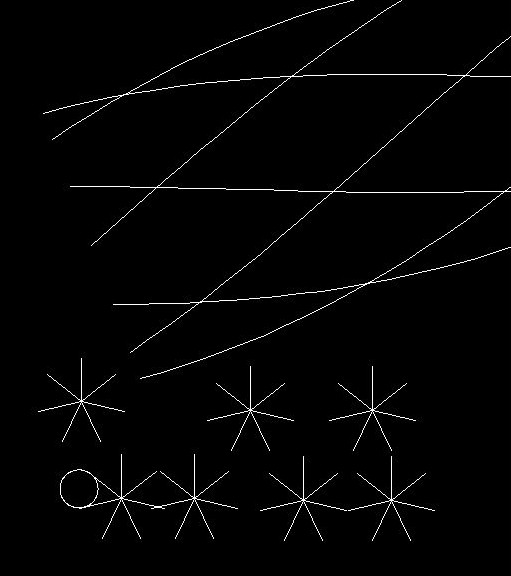

5、再复制六个小七星线。把粉红图层置为当前，删除其他辅助线。如图：

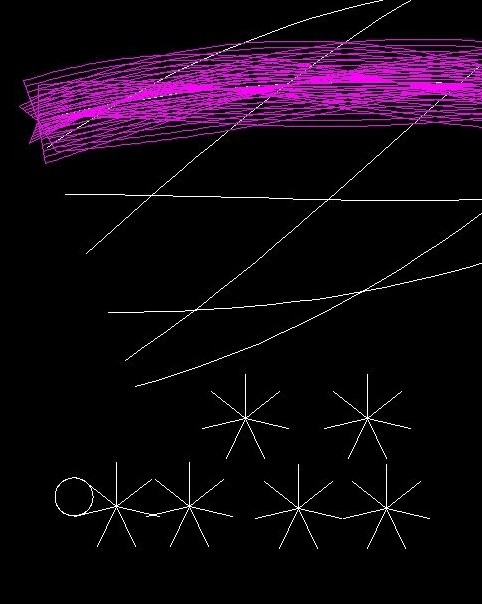

6、sweep——选择小的七星线——T（扭曲）—— -3600（注意：是负的）——选择任一条曲线。扫出七条扭带。如图：
