CAD新建绘图图层和定义颜色及线宽的基础介绍

我们在拿到cad图纸的时候，不管是建筑平面图还是结构图，都可以看到不同结构有着不同颜色，而且文字也能变成不同颜色。其实这是设计人员在不同图层修改了线段的特性，在话对应结构的是狗变换到对应图层就行。那么如何新建图层和修改特性呢。下面小编就来以2010cad为例介绍步骤（其他cad步骤也是一样，找到“图层”，其他步骤一样的）。

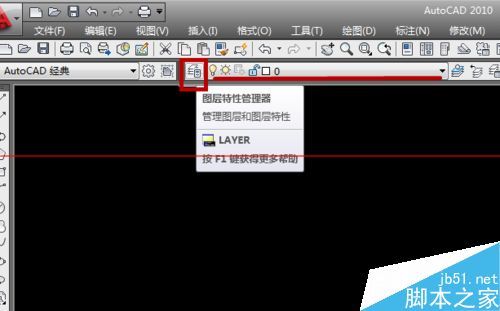

1、打开cad，点击如图所示图标“图层特性管理器”

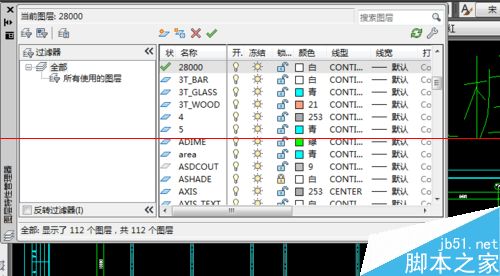

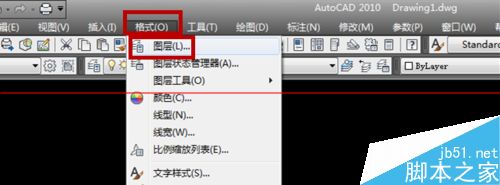

2、或者点击界面栏中的“格式”---“图层”，两种方法都会弹出“图层特性管理器”的小对话框

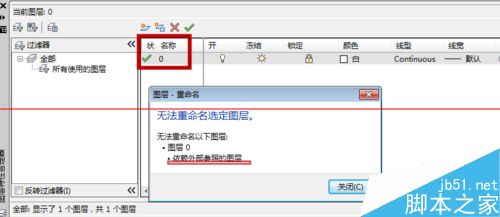

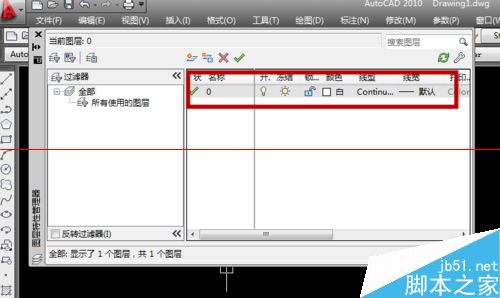

3、里面有一个cad默认的图层，我们是没有办法修改的，大家可以自己试下，双击修改它的名称，它会提示这个是我们”依赖外部参照的图层“

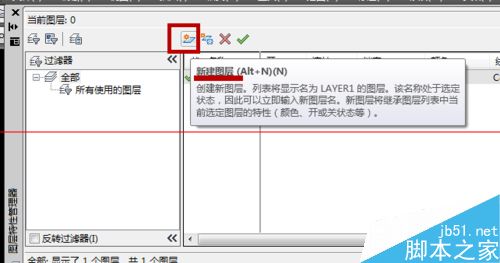

4、接下来我们就可以新建图层了，点击如图所示图标”新建图层“

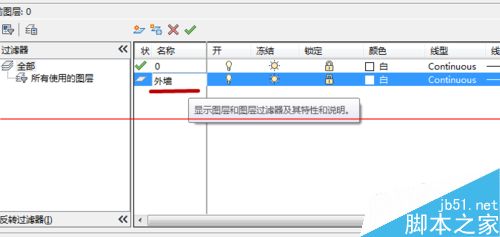

5、然后我们就可以修改它的名称，比如”外墙“

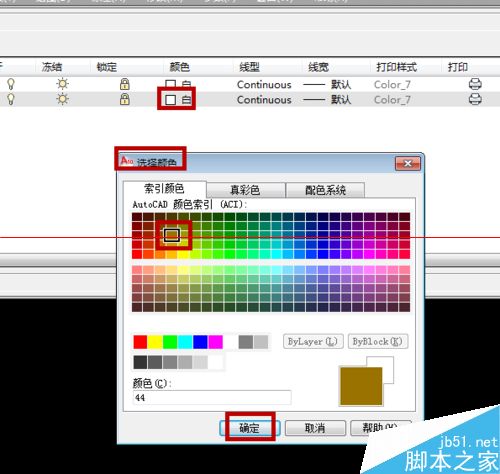

6、接着修改它的颜色特性，点击这个图层对应的颜色，在弹出的”选择颜色“对话框选择好颜色，点击”确定“即可”

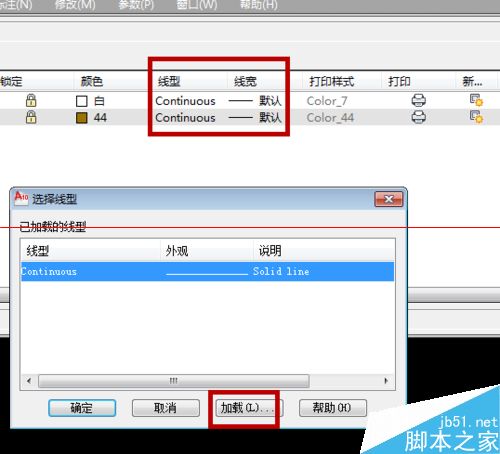

7、“线型”和“线宽”也是以同样的方法点击修改，我们在选择其他样式的时候，点击“加载”，修改样式，最后点击“确定”即可

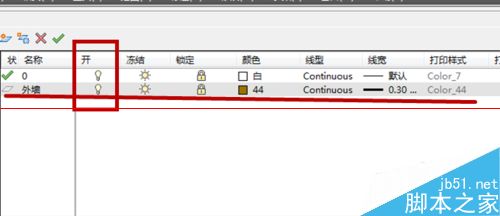

8、这样我们自定义的“外墙”图层就建好了

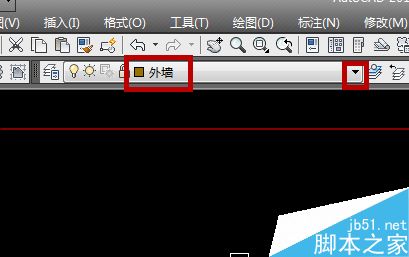

9、这时我们可以点击“图层特性管理器”的小对话框左上角的错号关闭对话框，回到cad绘画界面，点击图层属性的小黑三角号，选择我们刚刚新建的”外墙“图层，进行绘制即可

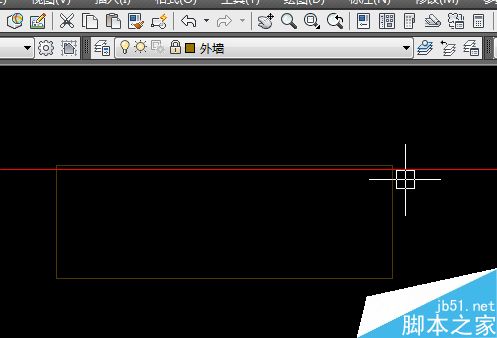

10、大家都可以来新建多个图层，绘画看下，用哪个图层就更换到那个图层，进行绘制即可，删除图层和新建图层很简单，大家试下就会了

注意事项：其他cad也是这种方法。
