cad怎么利用坐标标注插件快速进行坐标标注?

2020-07-20 13:32:39
字体:
来源:转载
供稿:网友

在工地上,我们要用全站仪进行找点,但是如何利用设计院的图纸找出各个坐标的坐标标注,然后用全站仪看自己放的点是否正确呢?下面小编就介绍一下利用zbbz插件进行快速标注坐标标注的方法。

1、首先下载坐标标注插件,因为小编是以前下好的,之前也在网上下载了几个,才找到正确的插件,大家可以自己在网上进行下载,下载好后,解压,存放自己易找到的地方

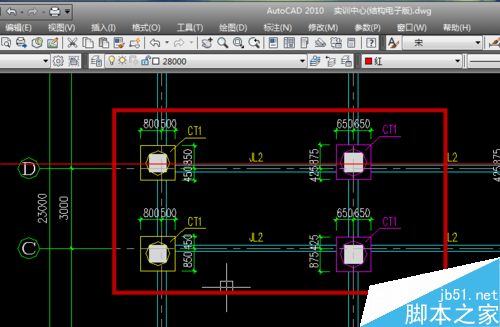

2、然后我们就可以打开cad图纸进行标注了,如图所示,我们进行这四个桩的坐标的标注

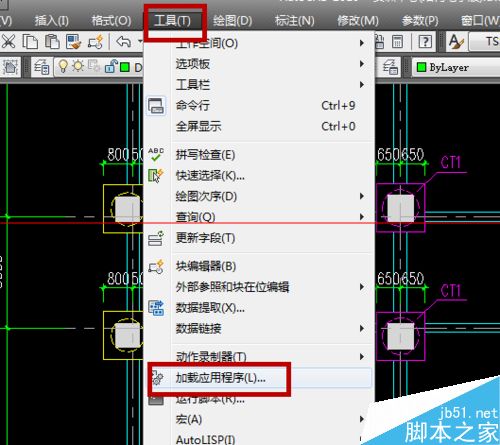

3、点击绘图栏中的“工具”---“加载应该程序”

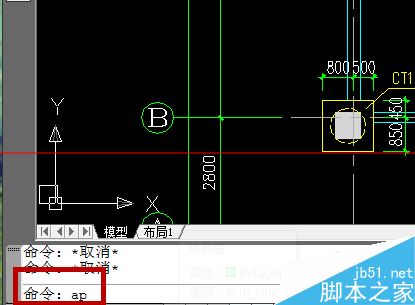

4、或者在命令栏输入“ap”然后按"Enter“键

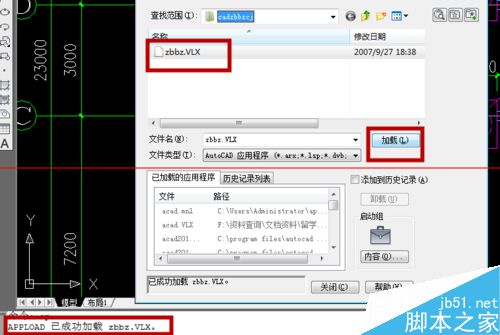

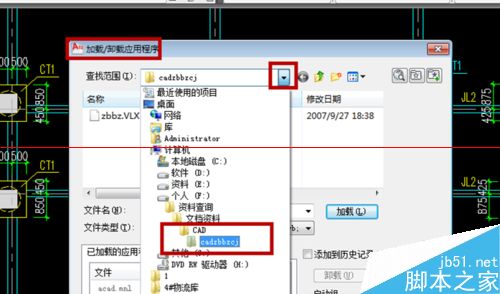

5、在弹出的”加载应用程序“对话框中找到我们放置我们第一步下载好的”zbbz“

6、在”名称“栏选中”zbbz”,然后点击中间的“加载”,底下命令栏提示“加载成功”,然后我们点击”加载应用程序“对话框中的”关闭“

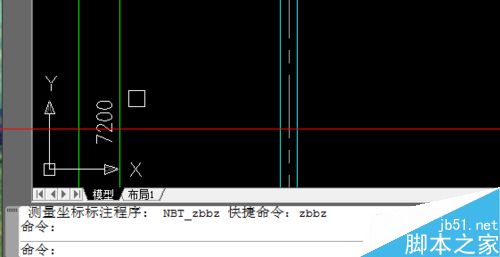

7、接下来我们就可以进行标注了,在命令栏输入”zbbz“,然后按"Enter“键

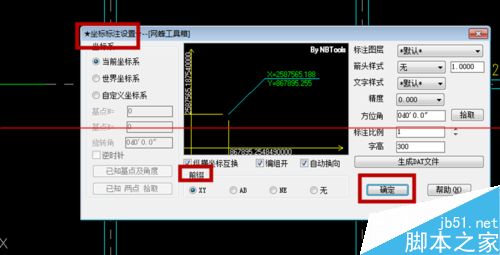

8、在弹出的”坐标标注“设置对话框核对好它的属性,然后点击”确定

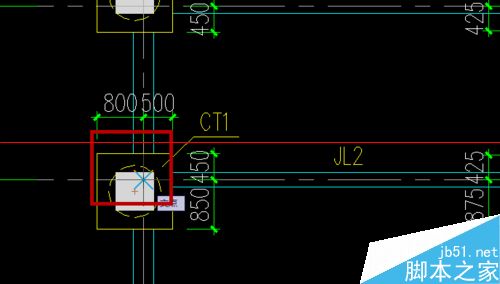

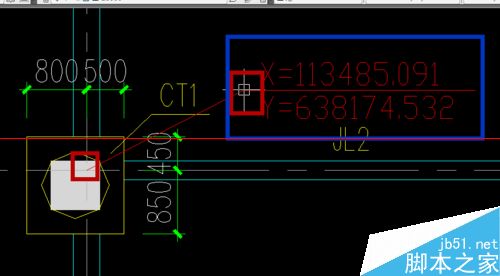

9、然后点击桩号中两轴线的交点,再引出到空白处确定,即点击两下,就对其桩的坐标标注完成

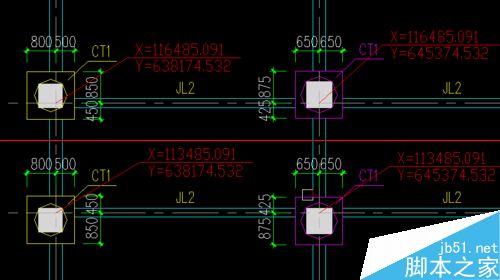

10、接下来不用再次点击加载,可以直接连续标注其他的坐标标注

注意事项:

1、下载后,加载后就可以用了,这个方法很方便。

2、用805插件也可以标注。
