CAD图纸填充正方形图案的两种教程

在室内设计中，我们常常会遇到填充，比如填充承重墙或者地砖等，有时候会更细致的划分好地砖的铺法，那么该怎样填充呢。

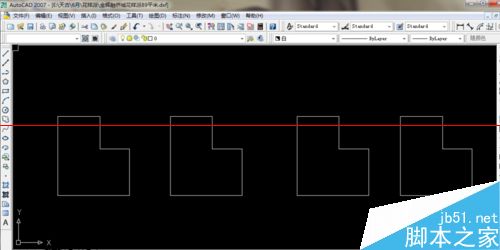

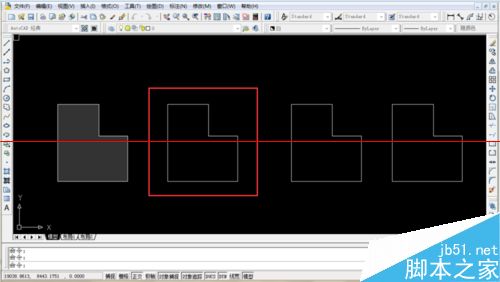

1.打开要填充的CAD图纸。

2.按H+空格键，出现下图界面

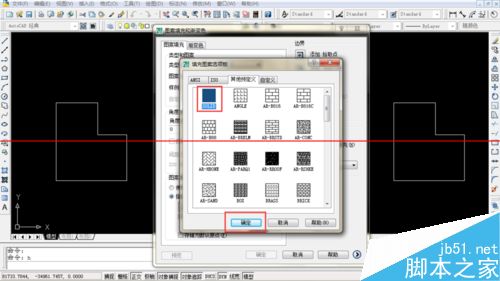

3.选择你需要的填充图形，室内设计一般填充承重墙用solid

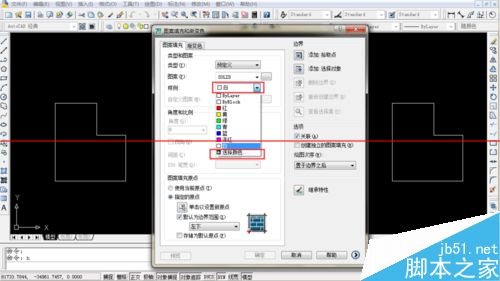

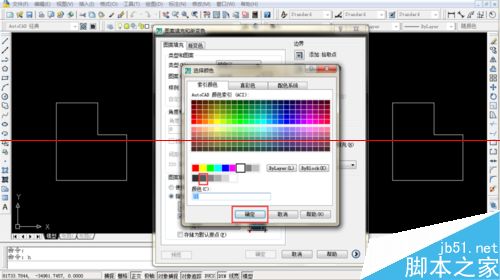

4.点击样例-选择颜色

5.一般填充的颜色选择250色，你也可以选择其他颜色

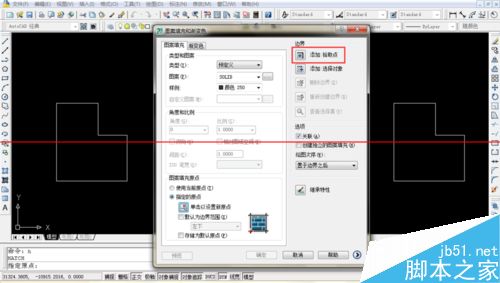

6.点击“添加拾取点”

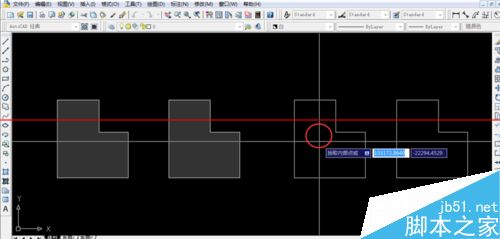

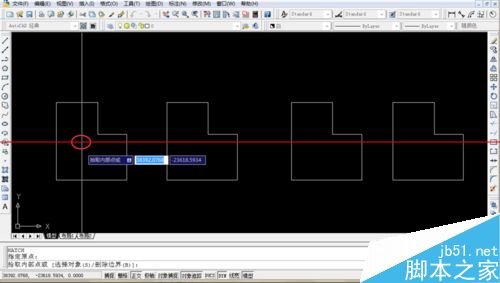

7.随便点击填充对象的内部一点，然后按空格键

8.最后按“确定”，完成，或者直接按空格键

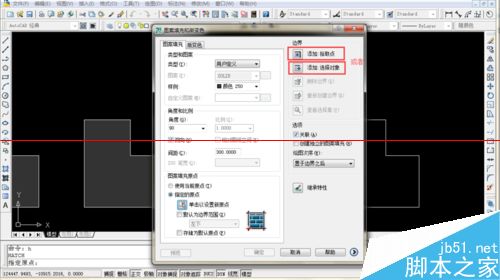

9.有时候，因为线段不闭合，添加拾取点不行时，可以点击"添加对象"

10.把要填充的对象全部选中，然后点击确定或者直接按空格键

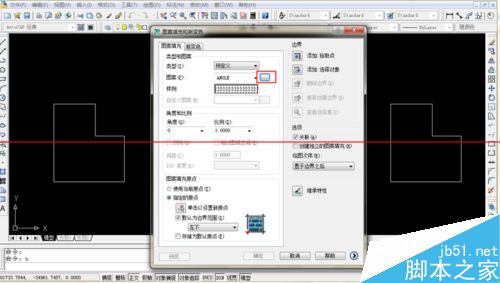

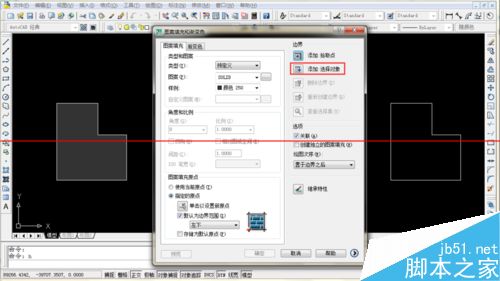

11.填充正方形格子，按H+空格键，出现以下界面，按图片的红色框选择

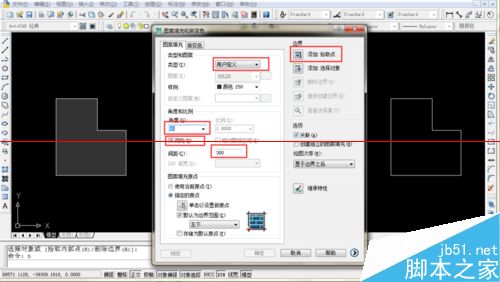

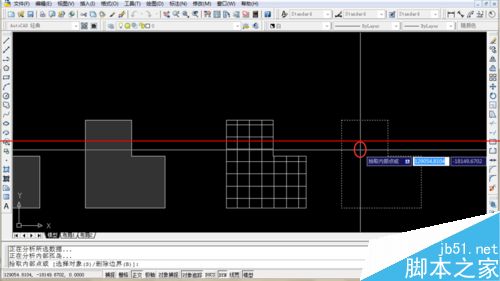

12.最后选择“添加拾取点”出现以下界面，点击图案内部

13.点击确定或者按空格键，完成

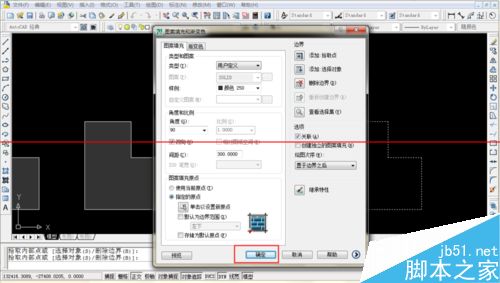

14.如果需要更细致的，从某一点开始填充，选择好需要的角度和间距后点击“指定原点”

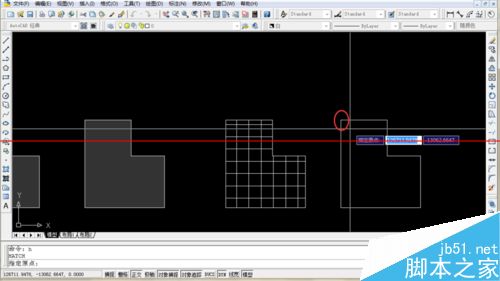

15.在图案上选择一个原点

16.点击“添加拾取点“  或者   ”添加对象“，跟上面一样的

17.点击图像内部

18.点击”确定“或者空格键，

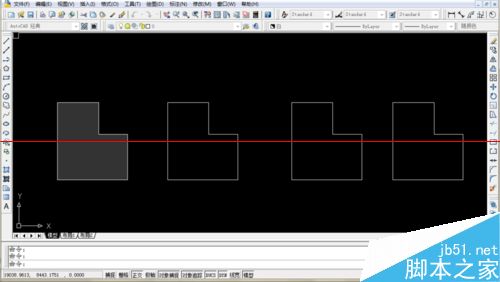

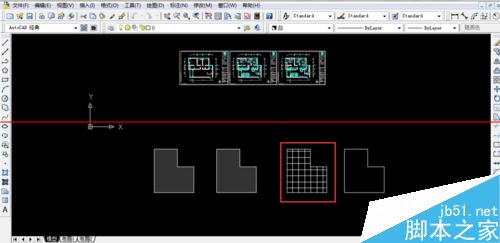

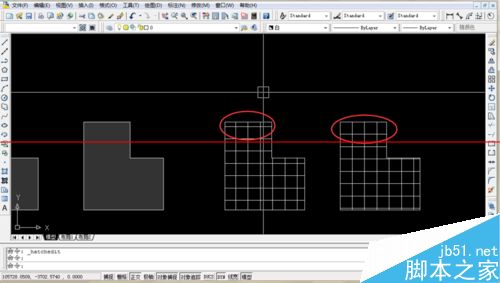

19.完成，你可以看一下没有选择原点和选择了原点，两个图的不一样

注意事项：

1.如果填充长方形，就不用选择“双向”。

2.填充的角度横着是0度，竖着是90度。
