CAD怎么把图纸比例尺改为1:300？

CAD有着广泛的应用领域，在全球500强企业中有90%的企业均使用，它来做辅助设计。在CAD的使用中有很多的技巧，今天我们来学习如果更改图纸的比例尺

1、首先我们绘制完成了一张比例尺的图，但是此时标注得到的比例为1:1的比例尺不满足我们的标注要求

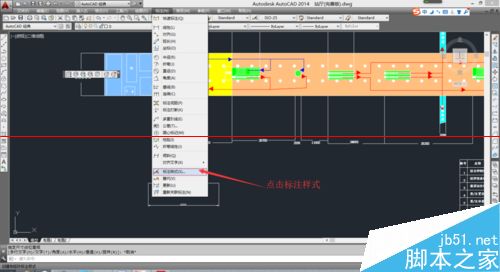

2、如图我们点击标注菜单、然后选择菜单中的标注样式

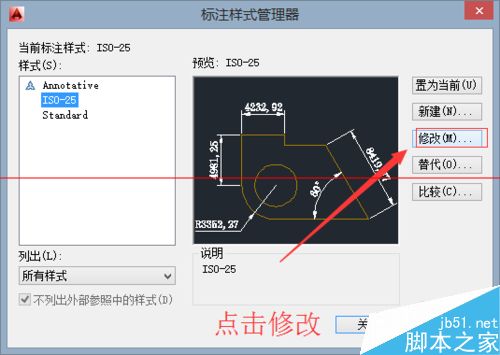

3、此时会弹出一个标注的样式管理器，选择样式管理器中的修改

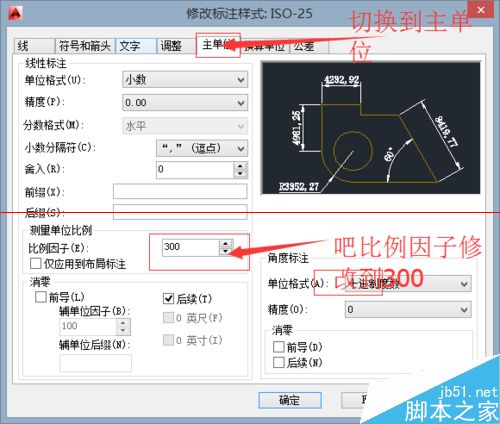

4、在样式管理器中选择主单位菜单页，并吧测量单位比例从1调整到300

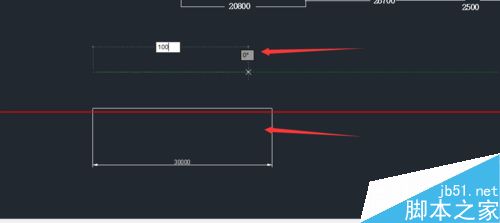

5、此时我们在画一条图上100单位的线，然后进行标注

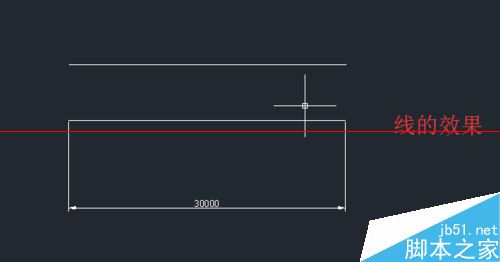

6、我们就会看到标注得到的单位30000，下图展示了标注的效果

7、如果想使用其他的比例尺，用同样的方法进行更改就好
