可以说画CAD图每个搞建设的都会,但是要想将CAD图画成像设计院那样的就必须会给CAD图加图框
1、打开CAD图纸
2、在页面左下角模型旁边打开布局

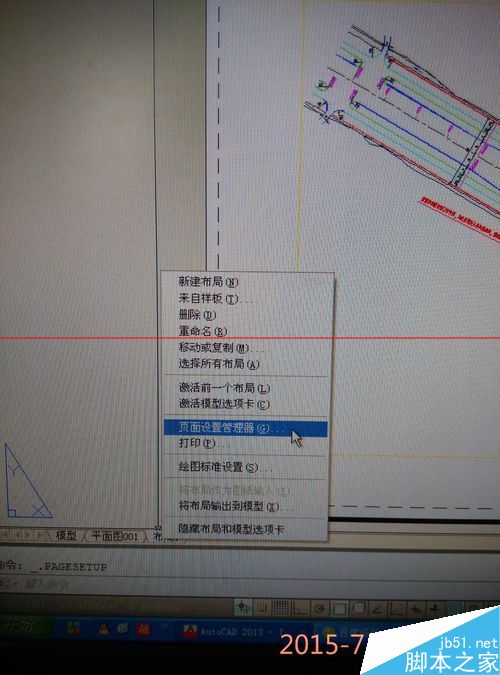

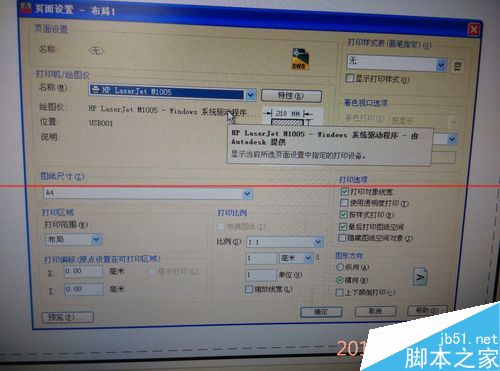

3、将鼠标放在布局上,右键打开页面设置管理器

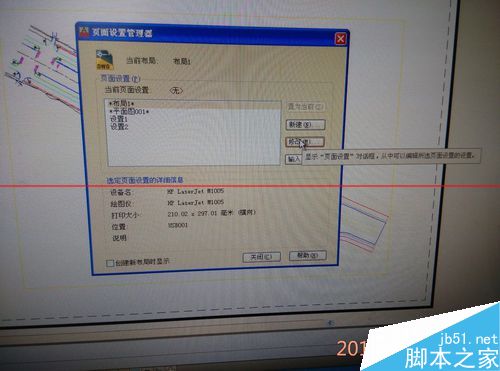

4、打开弹出窗口上的修改

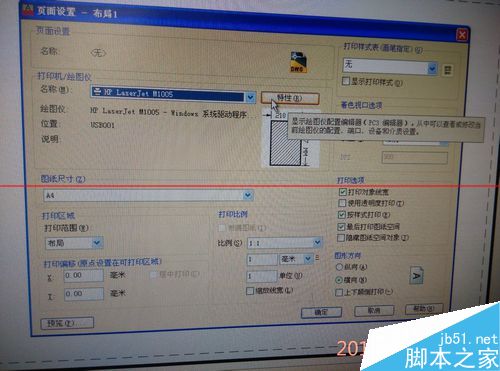

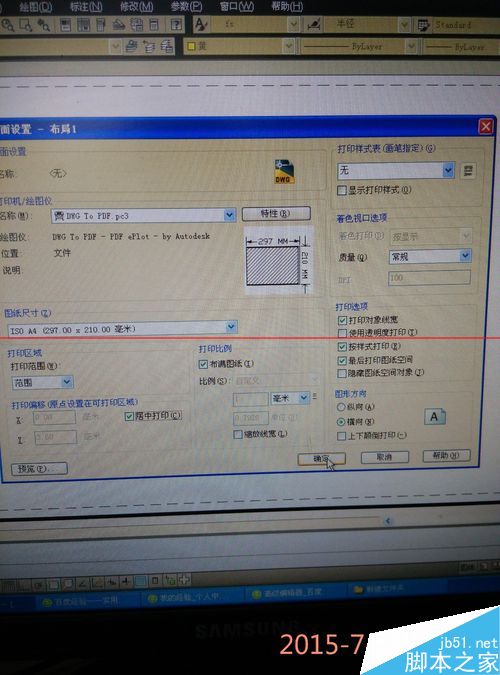

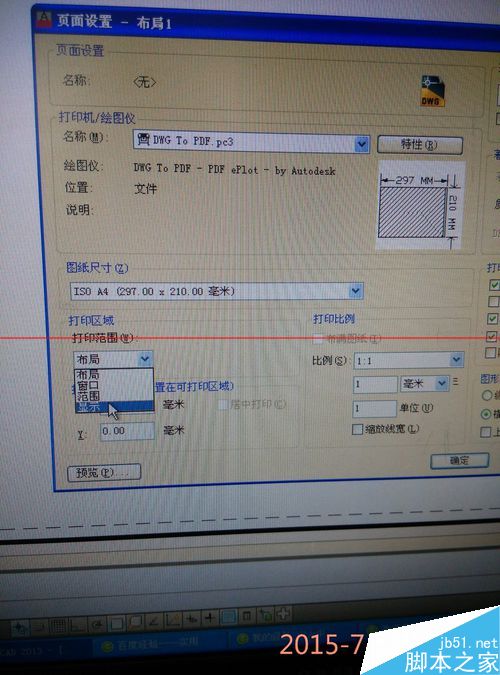

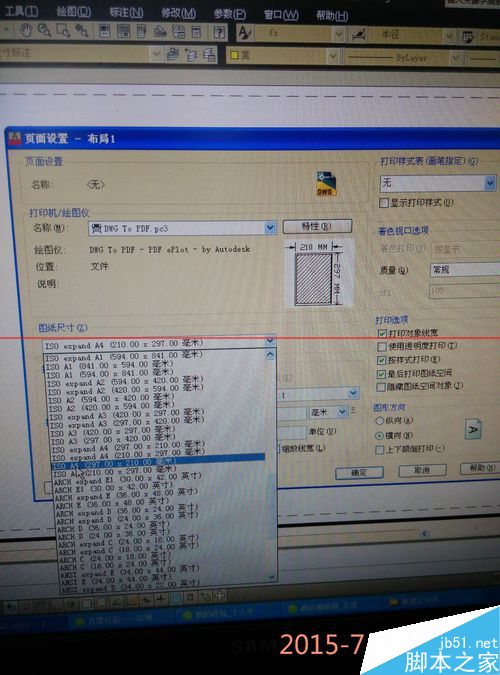

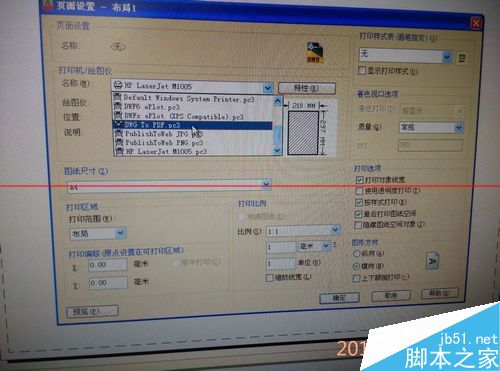

5、首先修改特性,选择虚拟打印机,其次修改图纸尺寸,选择你要打印的相应图纸尺寸,然后修改打印范围,有需要设置打印偏移和打印比例以及图纸方向的自己设置,最后点击确认、关闭

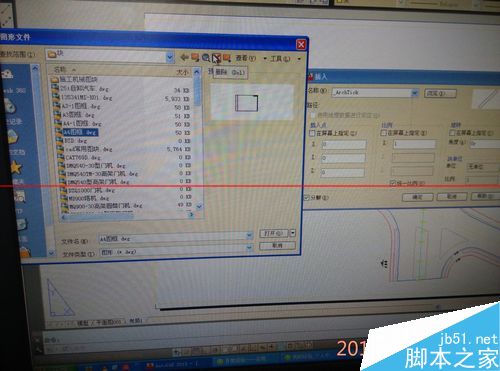

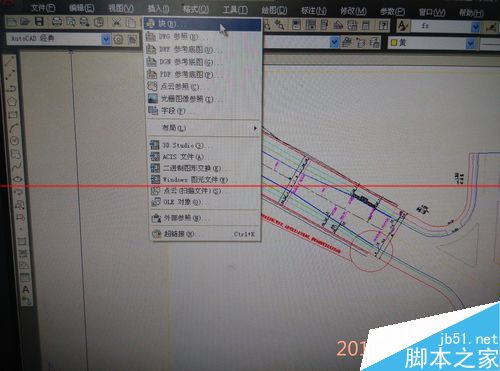

6、打开菜单栏上的插入-块,打开弹出对话框里面的浏览,选择自己需要的图框,点击确认

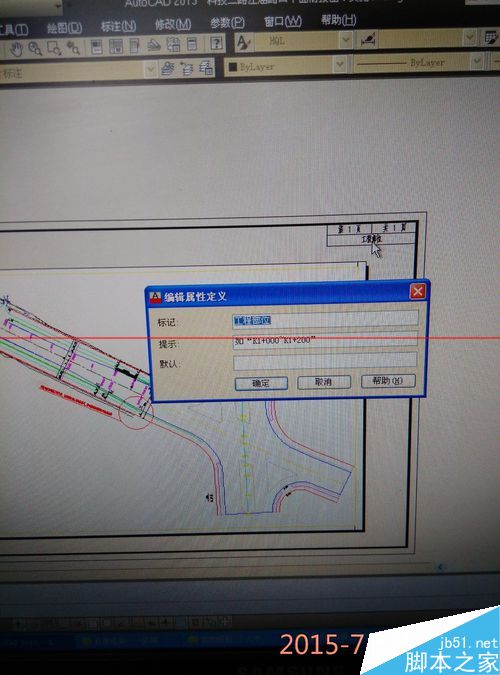

7、修改图框上的标识,编辑属性定义

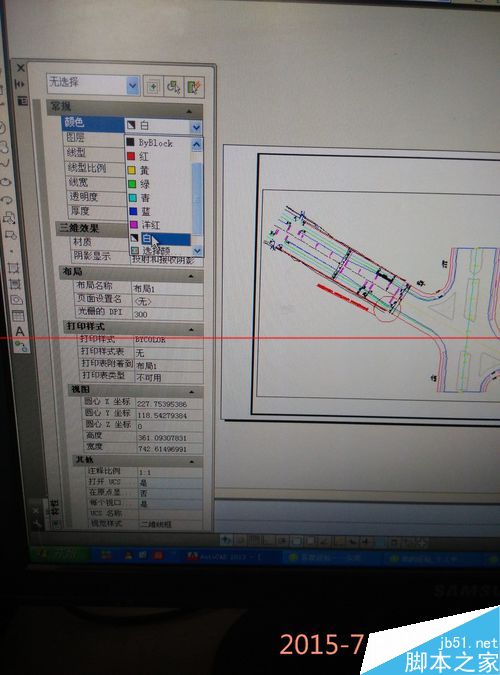

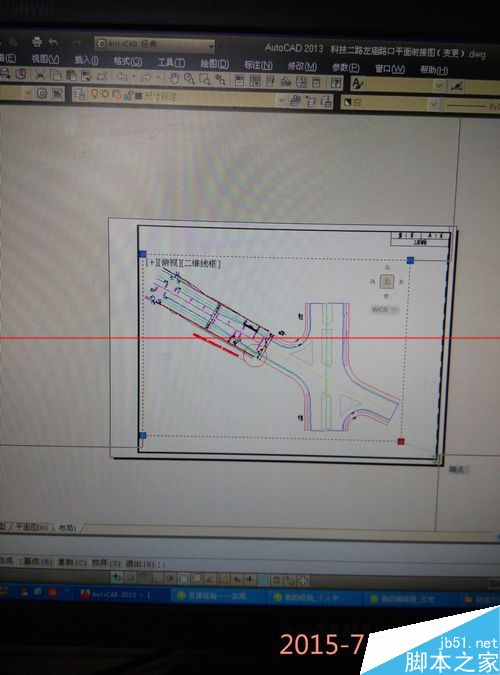

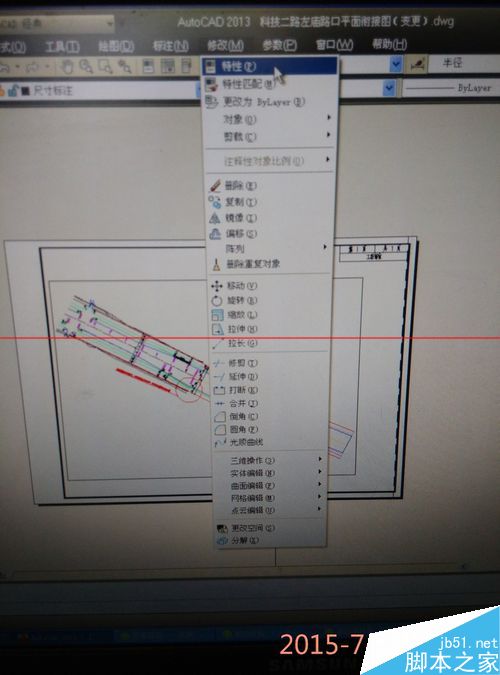

8、打开菜单栏上的修改-特性,将弹出的对话框内容修改为自己需要的内容,将视口修改为自己需要的范围上

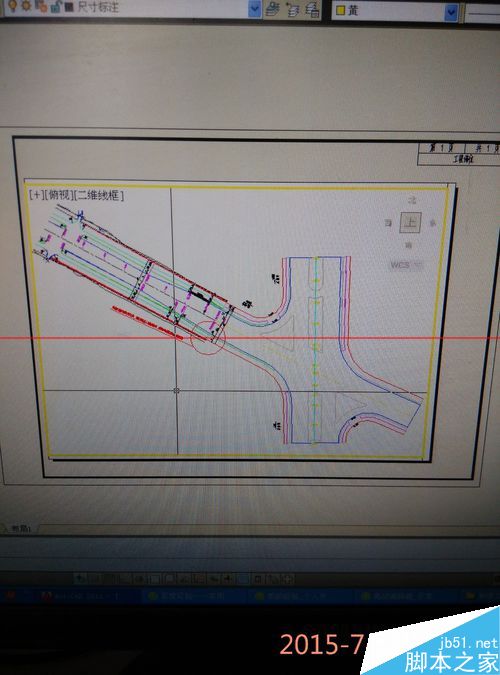

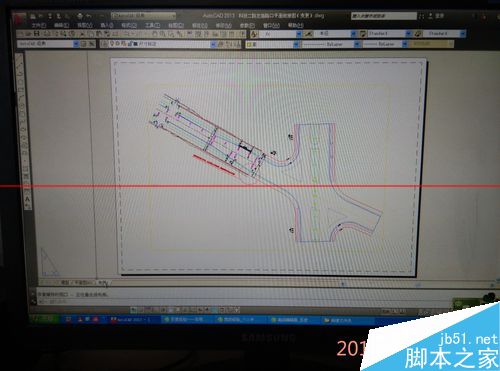

9、将鼠标放在要图纸上,双击,修改视图,将需要打印的图纸放在合适的位置上,完成后移出鼠标,双击图框外的地方,对需要打印的图纸进行锁定

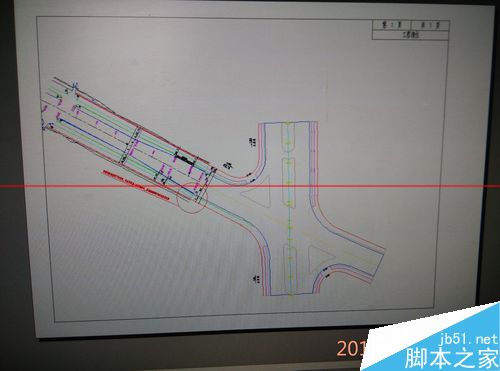

10、现在就将CAD图纸的图框添加好了,可以打开打印预览,进行打印
