CAD分开绘制的图形怎么在总图中自动更新?

2020-07-20 13:28:39
字体:
来源:转载
供稿:网友

在CAD绘图中为了方便编辑,经常会分开绘制图形,然后插入图块、图形形成总图。本文主要介绍如何实现分开绘制的图形怎么在总图中自动更新。

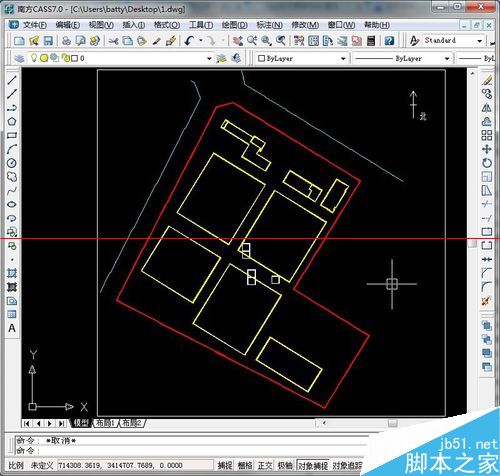

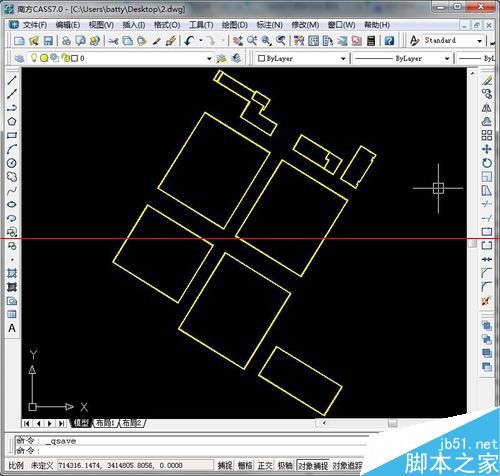

1、为了形成总图,我们把图1的图形插入到图2中。

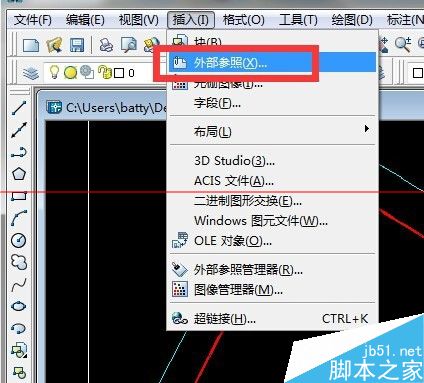

2、首先,点击“菜单栏”--“插入”--“外部参照”

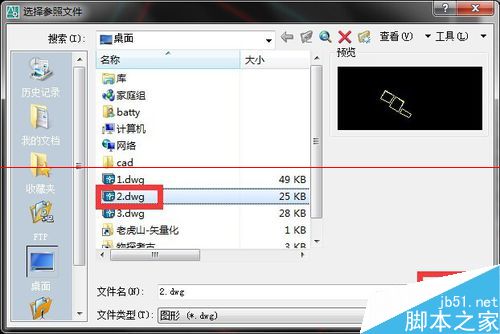

3、选择要插入的图形,即图1

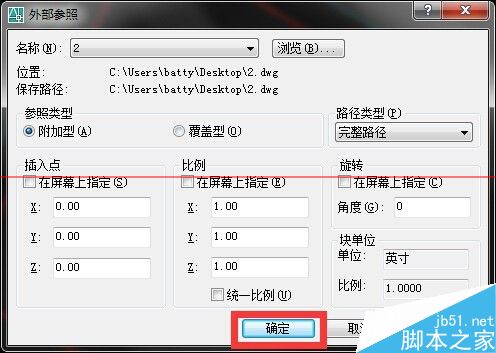

4、如果是同一坐标系下的图形:在插入点、比例尺都不勾选,如果不是,勾选插入点等。

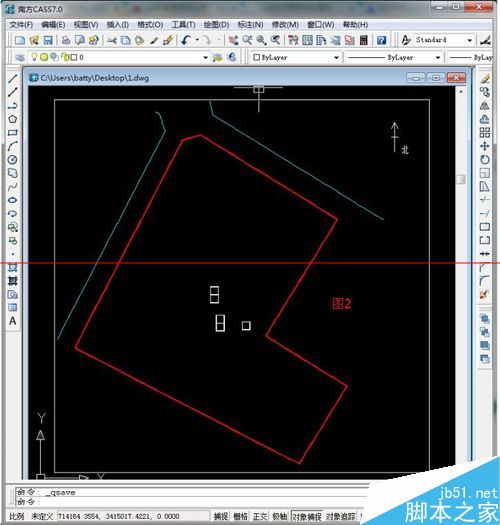

5、点击,确定后,保存。结果如图所示。

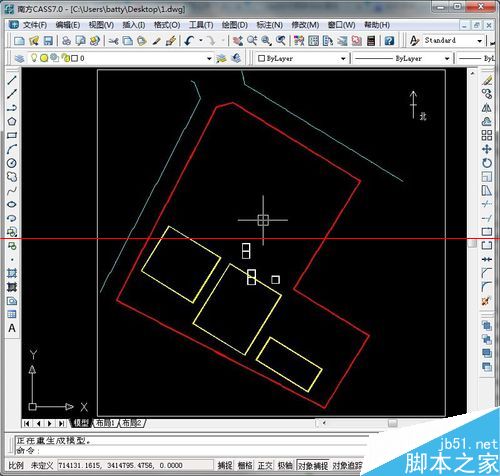

6、我们再继续多图1继续修改,然后,再打开图2,插入过来的图形已经自动更新了。

注意事项:如果没有看到更新,关闭图形再打开。
