cad怎么对齐图形而端点不连接?

CAD如何使两个图形底部对齐而不是端点对齐

1、CAD里面的对齐与其他软件的对齐相比有些不一样，例如AI里面的对齐，有居中、居左、居右以及顶部对齐和底部对齐，但是CAD的对齐确切来说是点对齐，并且是与对齐的对象会产生连接或者重合的。先来看一下他们的对比，首先是AI中的对齐，分别是居左、居中、居右对齐，可以看出来都是图形跟图形对齐，对齐完成以后两个图形也不会产生连接的。

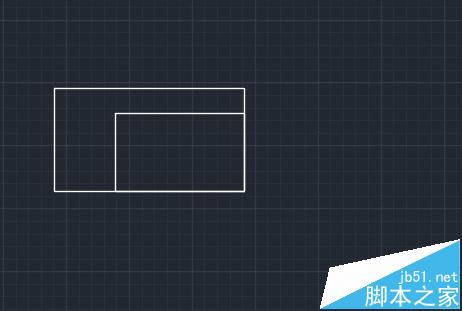

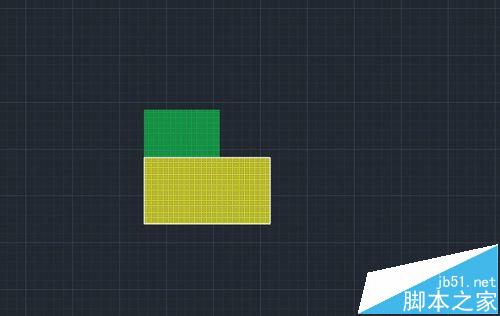

2、然后再来看一下CAD里面对齐命令，对齐完毕后两个矩形的端点是重合在一起的，而不是如AI里面两个矩形分开对齐。

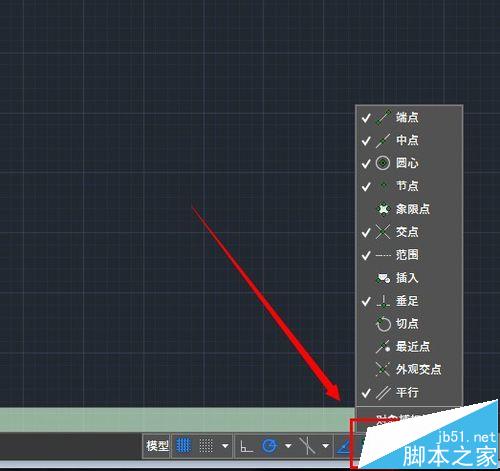

3、那怎么才能呈现AI那样的对齐状态呢？CAD里面要使端点不重合对齐可以通过手动调整，为了准确对齐，需要开启对象捕捉。

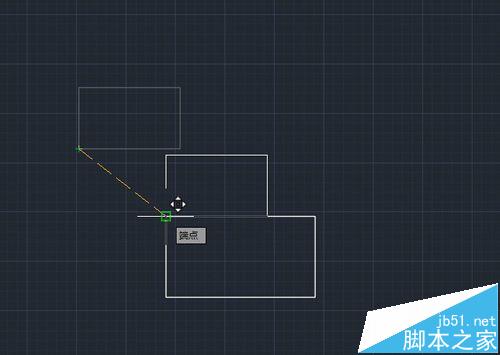

4、选中小的矩形，用移动工具进行拖动，可以看出在拖动过程中有各种虚线出现，还有各种指示性的图标，我们把小的矩形的左下角端点拖动到大矩形的左下角端点上，端点的标记是一个绿色方框，这样两个端点就是重合的了，注意这里先不要点击鼠标。

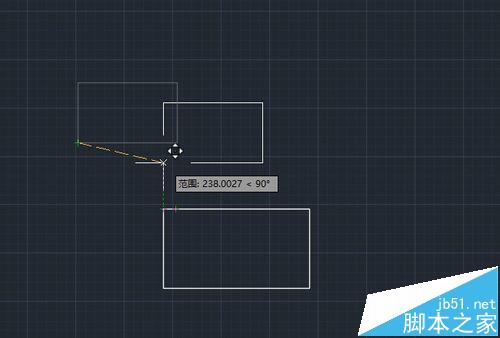

5、然后试着往上移动小矩形，可以看见一条绿色的虚线出现，并随着鼠标的往上移动而变长，我们拖动到需要的位置确定，这样就可以得到AI中端点不连接的对齐状态了。当然事先可以用CAD的命令先进行端点对齐，然后利用移动和对象捕捉进行分开对齐。

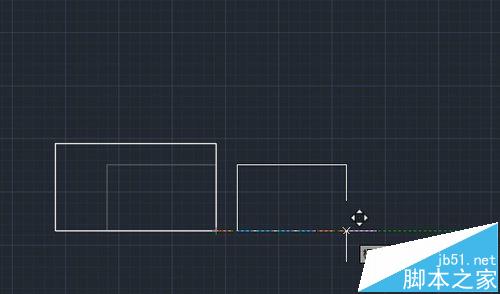

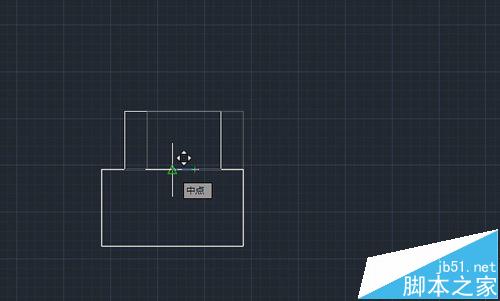

6、以上为两个矩形左对齐，那右对齐和居中对齐也是一样的，居中对齐的时候出现中点标记（绿色三角形），点击鼠标确定即可。还有底边对齐的，也是利用对象捕捉的功能。

7、为了更直观的介绍利用对象捕捉对齐，这里录制了一个gif动图，这边是先使用CAD对齐命令的两个矩形，也就是端点对齐过的了，然后我们利用对象捕捉进行其他对齐操作。
