CAD怎么快速绘制墙线?cad用多线命令快画墙线的教程

Aotocad是建筑中绘图中基础软件，我们在绘制建筑平面图时都要绘制墙线，可是一根一根来画墙线费时又费力。其实只要用到cad中的多线命令就能快速画出墙线。

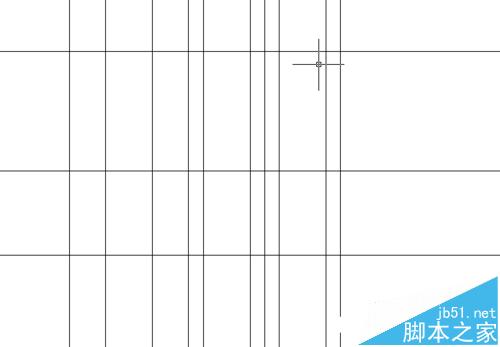

1、先在cad中画出轴线，形成轴线网。

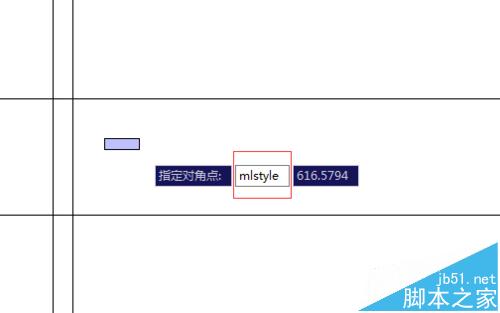

2、画完轴线网后，在命令行输入“mlstyle”命令敲回车键。

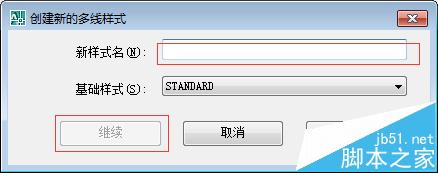

3、弹出新建多线样式，单击新建填写多线名称单击继续。

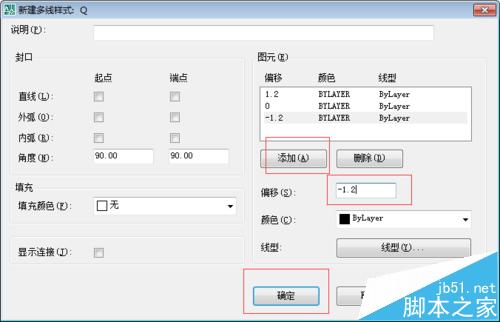

4、弹出新建多线样式窗口，在图元中点击添加按钮，将一项偏移改为1.2中间为0第三项改为-1.2点击确定。

5、设置完成后，在命令行输入“ml”命令敲回车键。

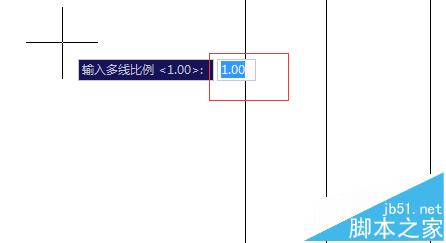

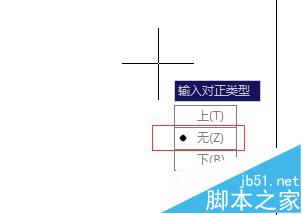

6、命令执行后，输入对正j将对正输入类型改为无，在输入比例s将输入多线比例改为1。

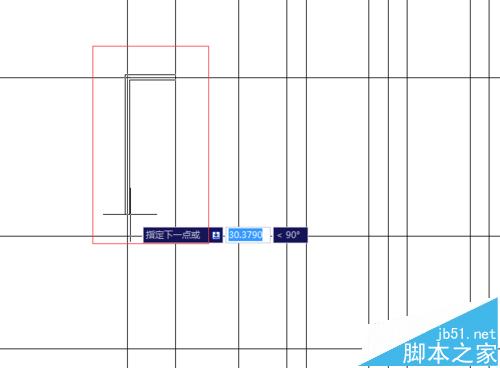

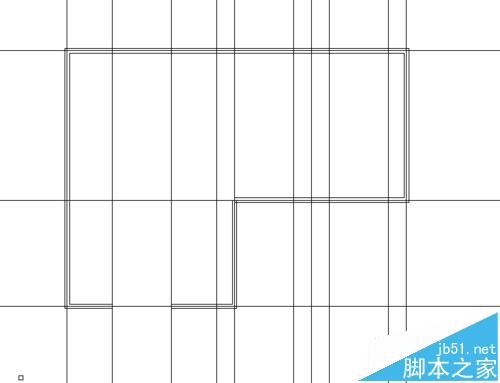

7、设置完成后，在轴线网中制定多线起点，单击起点后按照图纸要求画出墙线。

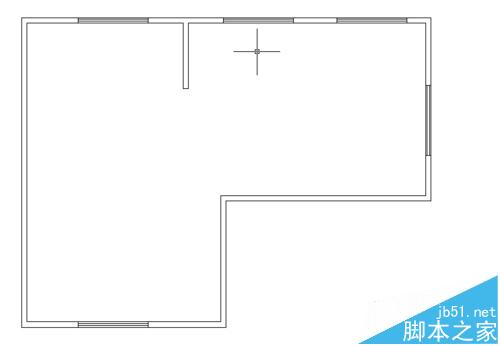

8、墙线全部画完后根据图纸进行修剪就行了。

注意事项：墙线偏移要根据实际墙厚来设置。
