CAD指定长度的弧线怎么画?

弧线的绘制，有个长度，但这个长度指的是弦长，并不是弧长。下面介绍如何绘制指定长度的弧线

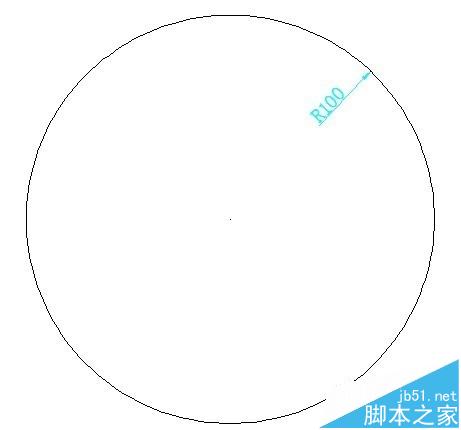

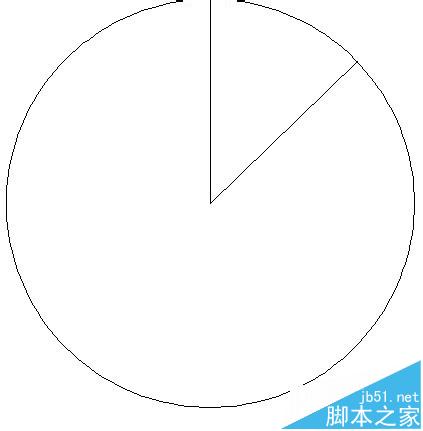

1、比如我们要画一个半径是100，弧长是150.62的弧线。我们先绘制半径100的圆，然后我们随意画出线条方便修剪

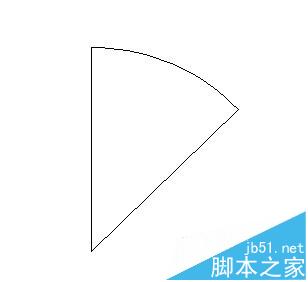

2、我们修剪掉弧线，得到一部分圆弧线。这时我们看如图，我们需要使用命令将现有的弧线变为我们制定的弧线

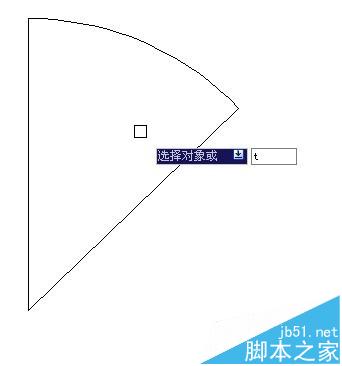

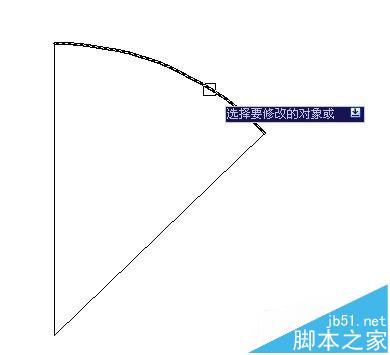

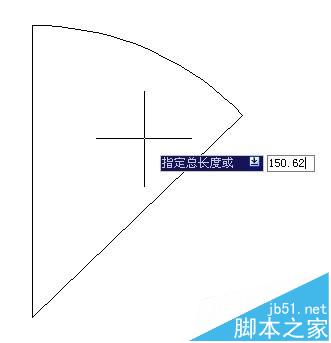

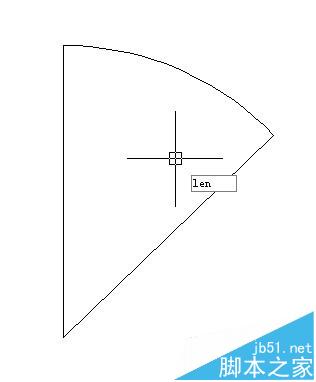

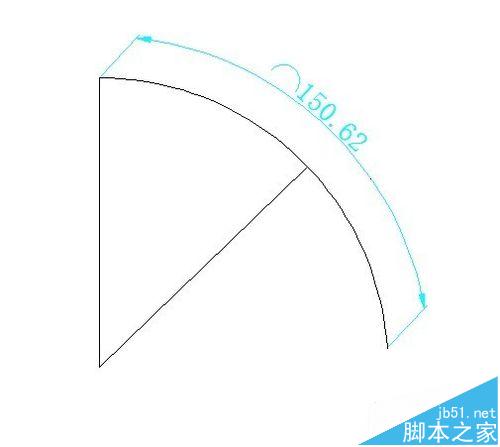

3、我们输入len回车，输入t回车，输入150.62回车，点击选中弧线，弧线就立刻变成我们要的弧线了。
