cad电梯怎么区分单跑/双跑/踏梯/坡梯及走向?

电梯走向决定人流方向，对做项目定位、人流动线分析等至关重要，对于建筑行业的朋友来说这不算什么？但对于不太懂图纸的朋友们来说，会有些难度，小编在这里分享希望对朋友们有所帮助。

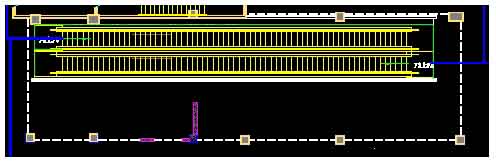

1、首先来看下面图纸，在一张图里出现了两种，楼梯标注上下线【有转角】的，有【没转角】的。

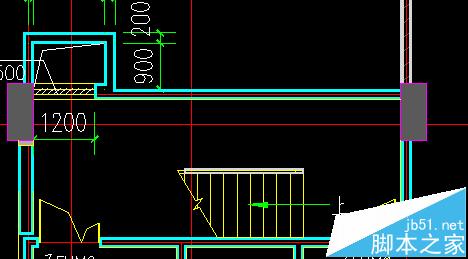

2、小编告诉你，图1【没转角线为单跑梯】，就是说只有一个平台直接上二楼，只有一个梯段、那么从哪看哪边是上，哪边是下的呢，这要看图纸【首层】也就是最底层，图2，看到没？标注上的地方就是开始上楼的地方。

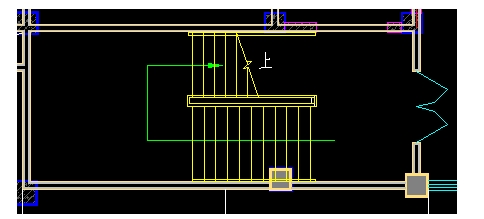

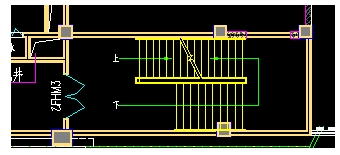

3、同样小编告诉你，双跑上楼的位置，图1，双跑梯子就是楼层中间有个休息平台改变一次方向的楼梯，有两个梯段。

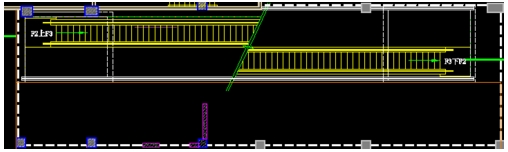

4、现在小编告诉您什么样的梯子是踏梯如图，同样一张图纸出现了，两种长度的梯子。层高同样高，梯子长度不一样，可能朋友们或许知道了哈，接着下看

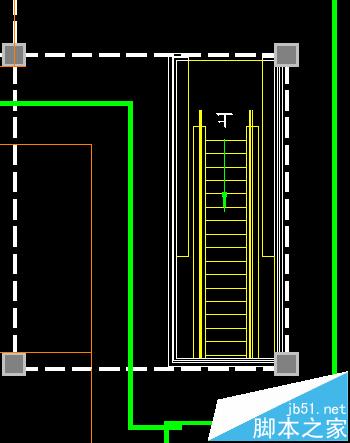

5、对，短的为踏梯，那么它的上下端在什么位置呢，同样看首层图纸。

6、不用说了长的为坡梯，【坡梯一般出现在商业区比较多】，那么它的上下端在什么位置呢，同样看首层图纸。【注，坡梯比踏梯长，有时标注的踏步多一看就能分清了】

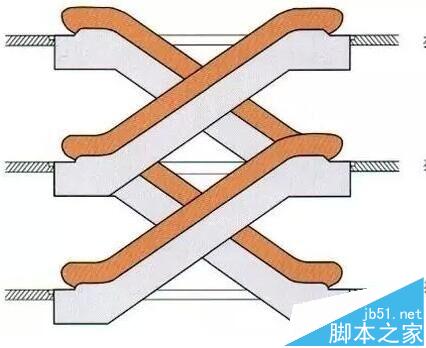

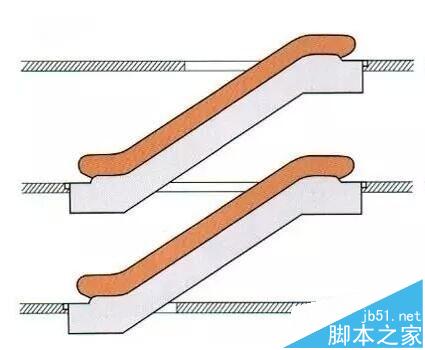

7、最后告诉大家，坡梯好踏梯好，还分几种形式，例如：什么为【并行梯】什么为【交叉梯】，下节将告诉大家。
