CAD已怎么更久弧长和直角边长画弧?

有时候客户不会想到提供那么多资料给下单组的人员，如图，我就分享一下知道两条直角边长和弧长，怎么画弧。其实我也是摸索了好些时间才知道，网上很多网友说要怎么算公式，我觉得这个算出来后面很多小数点的不精确，如果需要画的是一个闭合的图形导出设备加工成物品，用公式算出来的少了哪怕0.00001也有可能会造成各种设备的误差吧？

用这个方法虽然也是有误差，但这个是提供数据的时候测量的误差，而不是制作精确图形所画出来的误差。第一次发百度经验，做得不好的多指教。

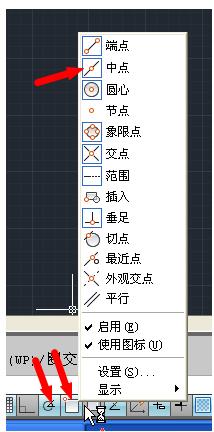

1、打开CAD，我这里用的是AutoCAD 2012版本。在左下角把极轴追踪打开（鼠标右键点击，选择90度打√）、把对象捕捉打开（鼠标右键点击，选择中点）。

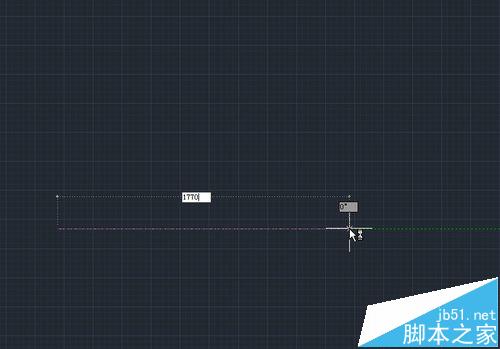

2、然后在操作界面画线，如图我们已知直角边885和750，方法是按长885×2、高750来绘制三点定圆弧。先画885×2=1770长的直线。鼠标尽量水平移动，系统会有一条绿色的虚线自动定位到水平或者垂直。（因为之前打开了极轴追踪）

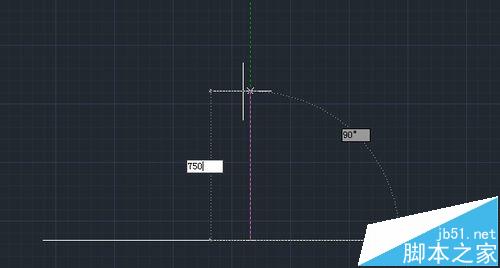

3、画高750：选画直线，然后鼠标放到水平直线中间位置，会出现一个三角形的绿色点，这个就是中点，鼠标在它的附近点一下，系统会自动定位到那个中点上。（之前打开的对象捕捉）

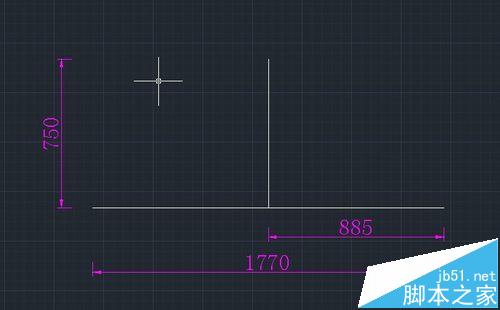

4、这时候我们获得了这样一个倒T字形的线条图，尺寸我标注了一下让大家比较清晰。

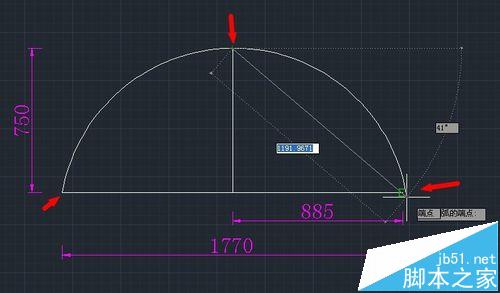

5、选择绘制圆弧。然后把三个端点连接起来。

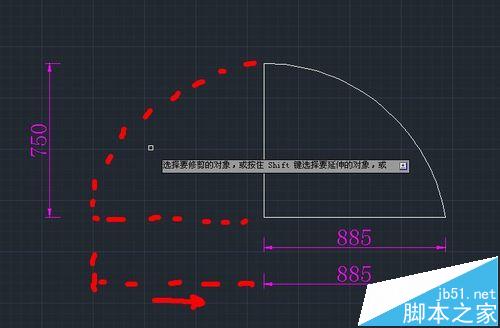

6、再使用修剪工具（快捷键TR），把多余的一半切掉。（使用TR后回车键一下<选取全部>就方便多了）

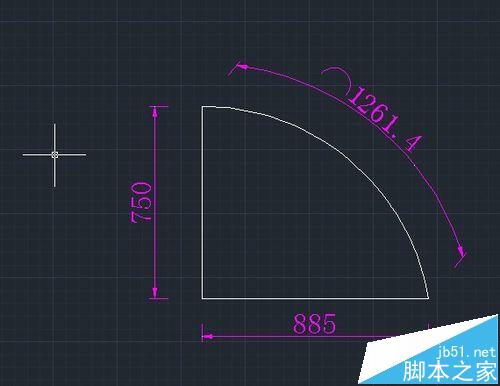

7、现在我们来看一下弧长，是1261.4，比客户提供的1261多了0.4，这个有时候是精度的问题（四舍五入），修改一下精度的设置就可以了。

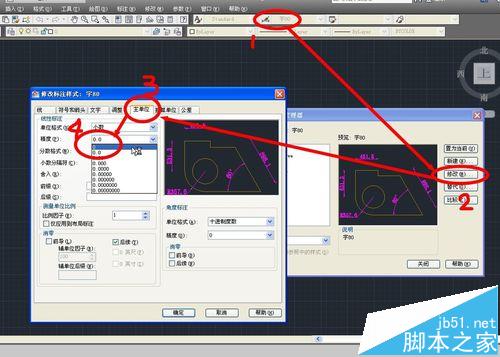

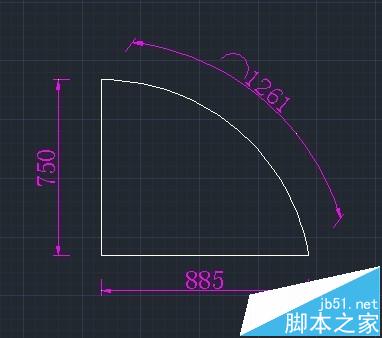

8、点选上方的标注样式设置（或者选菜单栏的【标注】→【标注样式】）选用自己使用的标注项目，修改，在主单位这一栏，把精度从小数点后1位设置成个位数（0.0→0），点确定，客户提供的原图就出来了。
