复杂的CAD图层怎么快速挑选出目标图层?

在工程设计中，我们一般获得对方提供的资料数据，以CAD数据为主。CAD数据图层复杂多样，图层也比较规则分明，我们先挑选项目所需要的信息图层及相关字段层。但有时也会碰到图层逻辑比较混乱，图层关联性比较大的CAD图,，这样就比较麻烦。希望我提供的方法能对大家有所帮助。

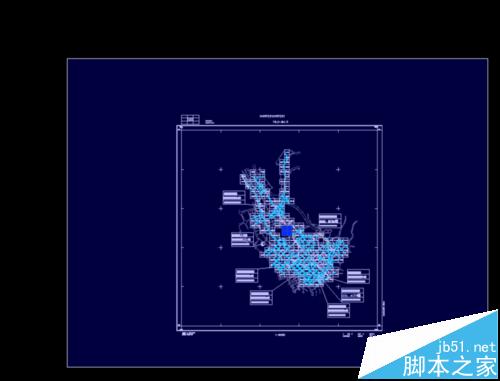

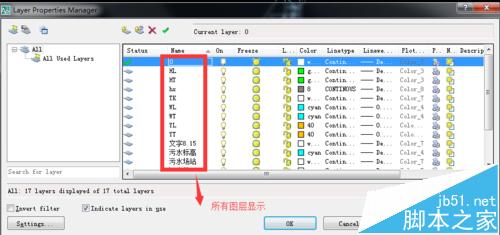

1、我们打开CAD图纸，然后点开图层特性管理器，可以看到所有的CAD图层。

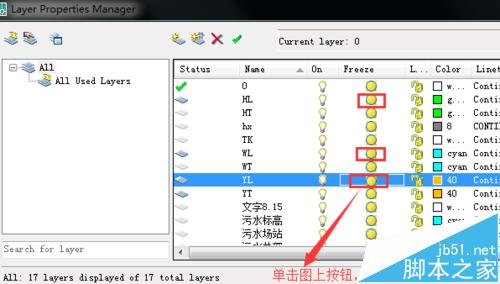

2、我们确保所有图层为打开状态，清晰看到每一图层的作用。然后我们挑选目标图层，进行冻结，冻结后该图层不可见。如图操作：

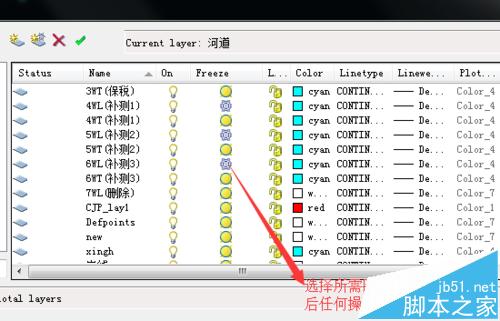

3、框选所有图层，在计算机上按delete，删除我们不需要的图层。

cad中怎么删除图层? cad删除多余图层的方法

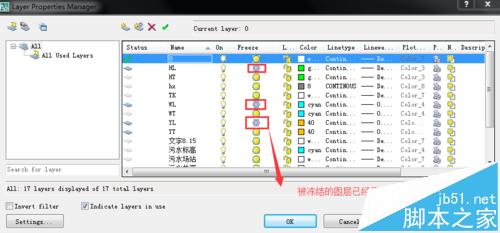

4、因为之前有冻结步骤，所以被冻结的目标图层不可见，需要解冻，才能见

cad图纸加密怎么破解?炸开CAD加密图纸的方法

5、对图层进行解冻，使其可以显示。

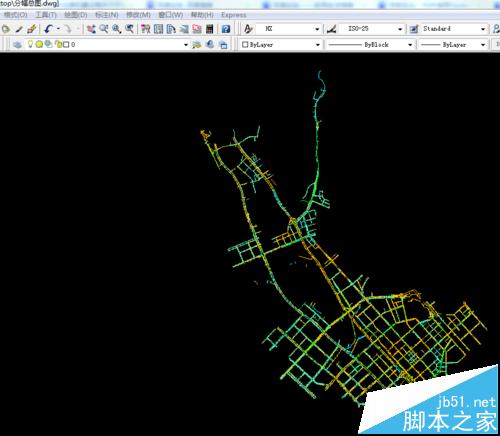

6、步骤完成，我们获得目标图层，同时保留为低版本的CAD版本，方便打开。

注意事项：图层处理完后，需要保存为低版本的CAD图纸，例如2000/2007版本的CAD，方便之后高版本的CAD软件打开。
