cad如何快速统计数量? cad中统计文字/线/块的方法

 我们在作图时常常会遇到需要去统计图纸里图案、文字的数量问题，现在，我将我的经验写出供大家参考。

首先打开要统计的图纸，输入pr回车会出现特性窗口，点击图示快速选择按钮。

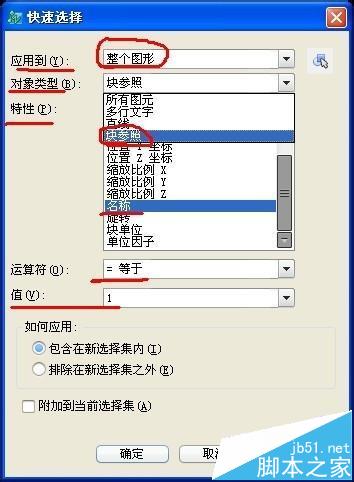

图上有绿色的线，还有多行文字，还有参照块，比如我现在要统计参照块的数量，我要设置一下选项。首先是整个图形应用到，然后对象类型是参照块，因为我知道块的名称，所以我选的特性是名称，当然你也可以选择别的特性，条件是这个特性是这个块特有的。我的块的名称是1，然后点击确定。

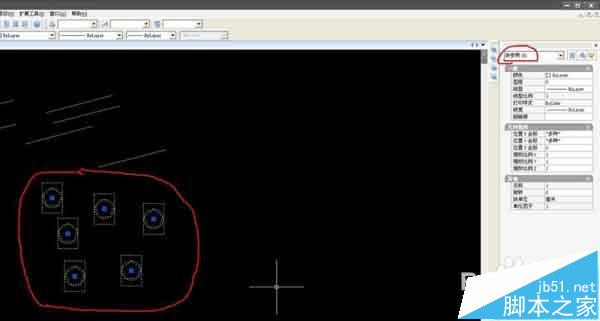

如图右边红线圈住统计，参照块个数是六个，图上参照快全部被选中。

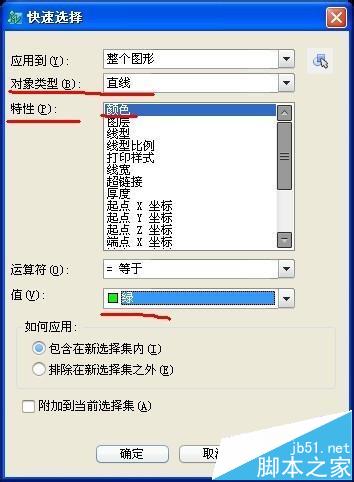

比如现在我要统计直线，我发现图上的直线都是绿色，我可以将特性选为绿色，这个特性刚刚已经说了，这个特性就是好比你查找的条件。

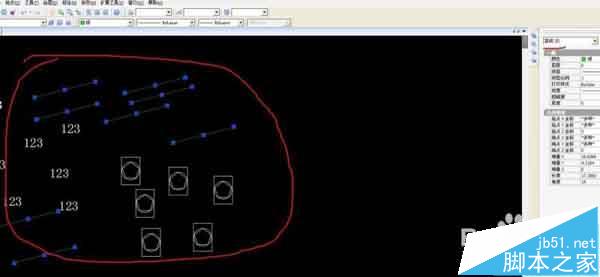

点击确定后找到绿色的线一共是八条

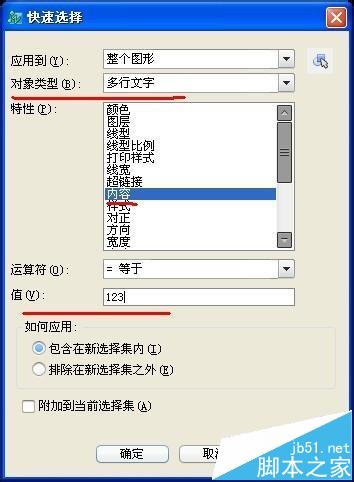

如果现在是统计文字，因为文字内容都是一样的，我选择内容为特性，值里填写123，点击确定

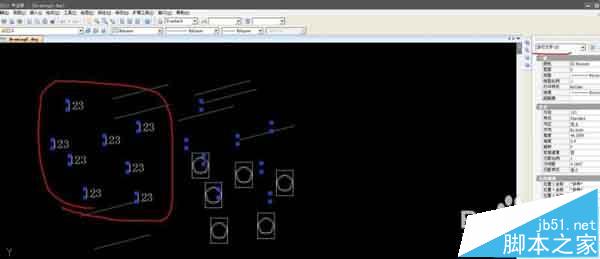

这样，文字也被统计了，统计值是8个。

好了，现在不知道大家对这个统计功能有没有熟悉了呢？其实只要记得，对应的图案类型，还有特性选择正确了，就可以统计了。
