Cad怎么输入尺寸标注沉孔深度锥度斜度符号?

我们在绘制机械图样标注尺寸时经常会遇到 沉孔、深度、锥度、斜度等符号的输入。如图中的深度符号。要不要单独绘制出来,定义成块,再插入呢?其实根本不需要这样。

Autocad,提供了gdt.shx字体,当需要输入这些符号时,直接输入相应字母就可以打出这些符号。以下为具体操作步骤：

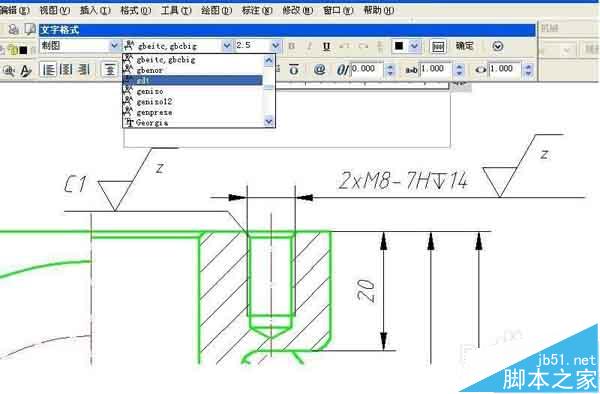

1、输入多行文字Mtext命令后,在文字编辑器中选择字体“gdt.shx”

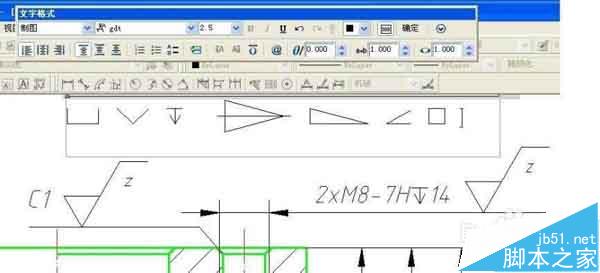

2、根据需要输入相应字母。输入字母V则显示柱型沉孔符号，输入W是v型沉孔符号，输入X则是深度符号，输入Y则是锥度符号，输入Z是直角三角形符号，输入A是斜度符号，输入O是方形符号。如图所示。
