CAD中怎么将线段或直线批量转换为多段线?

使用AutoCAD/天正作图，多段线是非常好用的，可以连接为闭合线也可能调整线宽等。那么如何将线段或者直线批量变成多段线呢？我来介绍一下自己的经验。

1、打开天正软件，以2014版为例，其他版本均可适用。

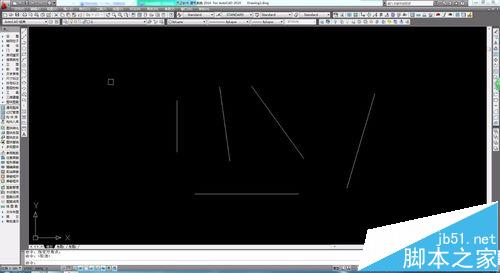

2、随意画一些线条。做举例使用。

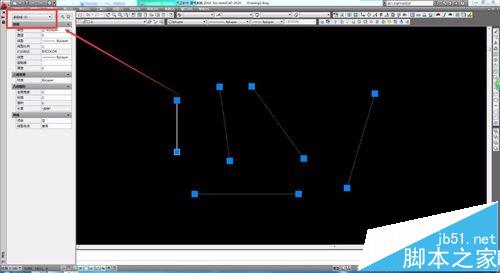

3、打开“特性”面板，可以看见，这些线段共有5条，性质是“直线”。

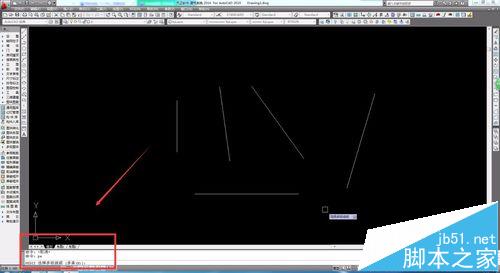

4、输入多段线命令“PE”。

5、根据提示，输入“M”，选择多条。

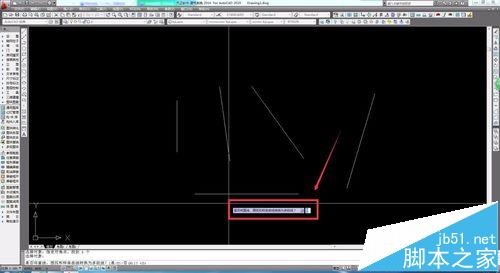

6、根据提示，输入“Y”，确定将直线变为多段线。

7、再打开“特性”面板，可以发现，这5条线的性质已经变为“多段线”了。
