cad中怎么绘制箭头用于楼梯间/坡度等标注?

建筑cad平面制图大师的必经之路！

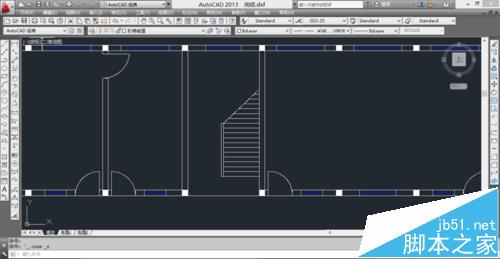

1、打开cad，置入要画箭头的图！我这里以在楼道上画一个标注箭头为例！

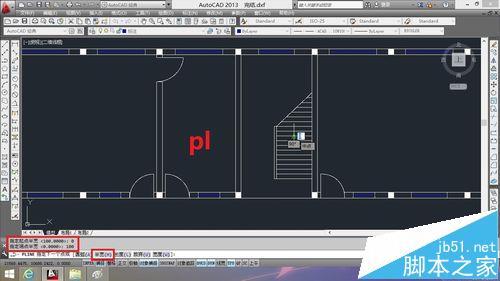

2、输入pl， 然后指定起点，我这里放在阶梯中点！然后输入h，再输入起点半宽，由于是画的箭头，所以这里的起点半宽必须输入0，确定后接着输入端点半宽，我这里输入的是100，你自己要多大就输多大！

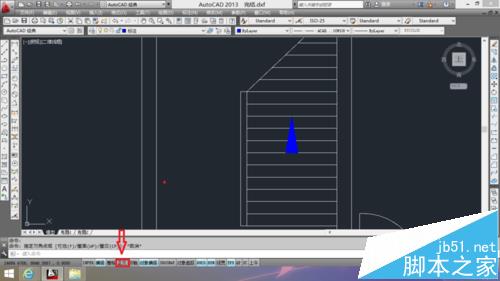

3、点enter！之后把正交打开！向下拖动就会出现一个小箭头！

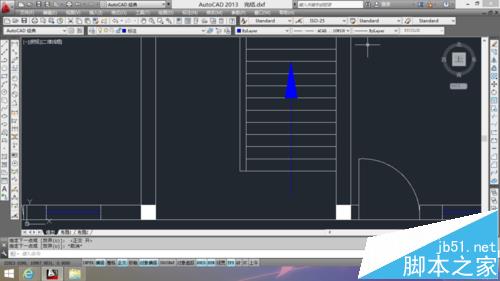

4、之后用  L 命令，在小箭头后画一条直线就ok了！是不是很简单！

注意事项：

做的时候尽量打开正交与对象捕捉。
