CAD建筑图怎么打印成清晰的jpg图片?

在城市规划与设计、建筑设计、景观设计专业领域工作时，经常会用CAD画图，设计好总图后我们会把它打印成图片再发送给甲方查看，如果对方满意，接下来才能确定方案，接着设计总平面图、效果图等等，那么我们可以看出一张清晰明了的CAD图片是多么的重要，接下来小编为你讲解CAD建筑图怎么打印成清晰的图片，如何设置？（这是自己工作中积累的经验，希望能帮助到你）

1、首先，打开设计好的CAD总平面图。

需要表达的内容：

1）建筑表达完整；

2）基地周边道路和内部道路表达完整；

3）主要景观设计；

4）小区各个出入口；

5）停车位的布置及地下车库入口；

6）指北针

注意：树木、草地等可以不画，以免使打印出的图片比较乱。

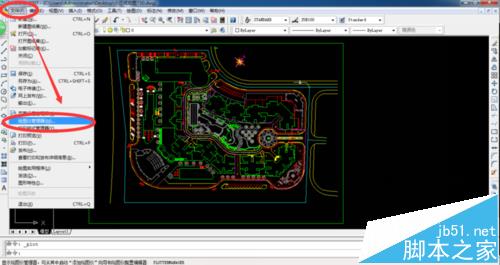

2、打印前需添加绘图仪，建立自己的虚拟打印机。

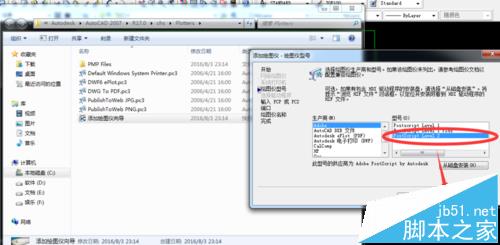

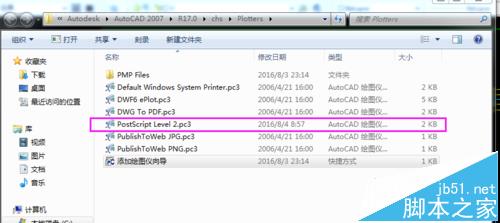

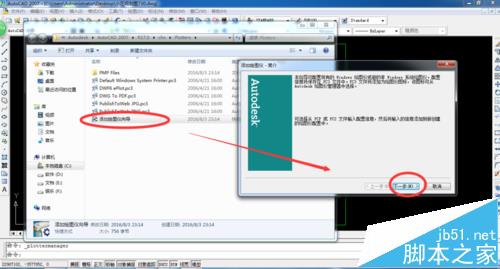

如图所示，单击“文件”—“绘图仪管理器”—双击“添加绘图仪向导”—按提示单击“下一步”—如图位置时，选择“ level2”—再按提示点“下一步”，最后我们会发现有这个我们设置的“level2” 打印机了。

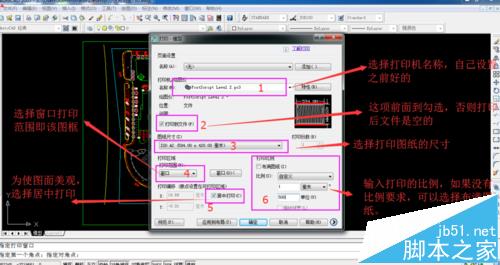

3、打印的基本设置。如图所示。

1）选择打印机名称（即已添加的“level2打印机”）；

2）“勾选”打印到文件；

3）选择图纸尺寸，是A2还是A3等；

4）打印范围，选择窗口，选择图框；

5）居中打印可更美观；

6）选择打印比例，如果没有比例要求，可以勾选布满图纸。

4、打印颜色及线型线宽等进一步设置。

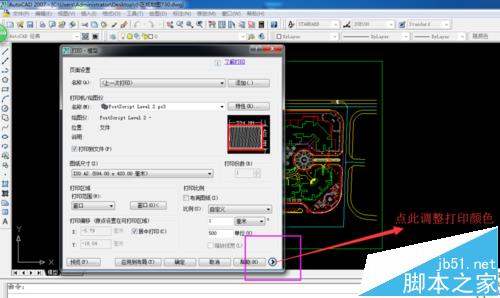

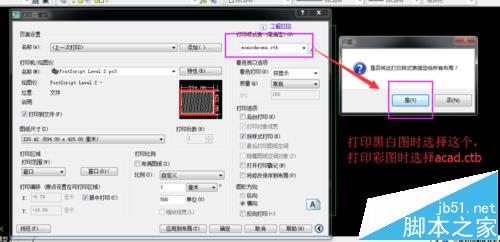

设置打印颜色：点击如图所示“帮助”后面的符号，在这里打印黑白图时选择“monochrome.ctb”;如果打印彩色图可选择“acad.ctb”(彩图不经常使用，因为彩图会使整个图幅看起来比较乱），选择后单击“是”。

5、设置线型线宽等。

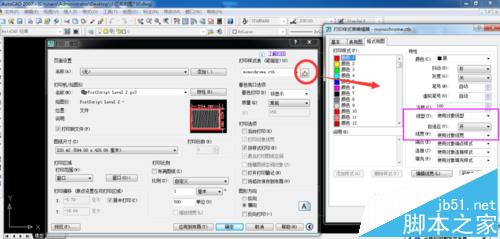

单击“monochrome.ctb”后的符号会出现如图所示对话框。在这里我们可以调整线型和线宽等，一般的规划用地红线、建筑控制线、建筑轮廓线等是需要选用专有的线型和线宽的（这里暂不做详细说明）。

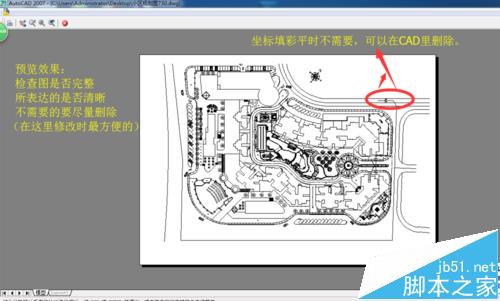

6、设置完成后可以预览效果。

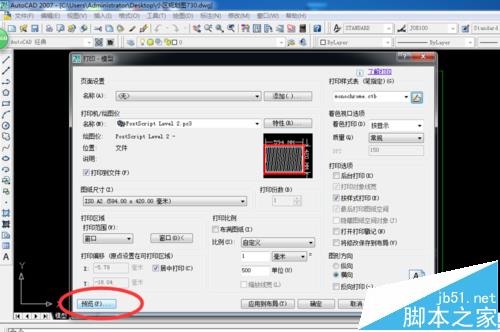

如图，点击左下角“预览”，这时我们可以看一下效果，有不合适的可以返回再调整（按键盘空格键即可）。
