cad图纸按比例放到布局视口?

作cad图时经常会用到布局，下面教你怎么将图按比例放到布局视口

1、进入到布局，根据需要插入图框，点击文件布图里的插入图框工具

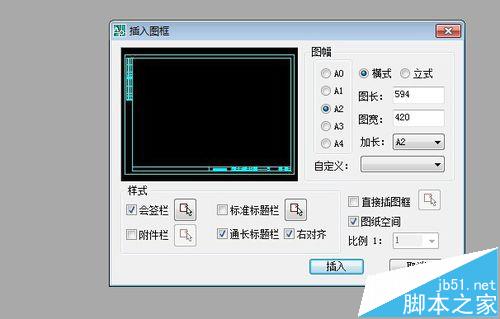

2、设置选择你所需的图框大小、比例，点击插入

3、将图框放到合适的位置，如图所示

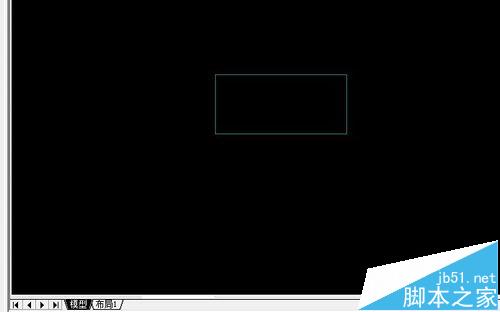

4、回到模型空间，画一个长方形，再进入布局，右键选择定义视口

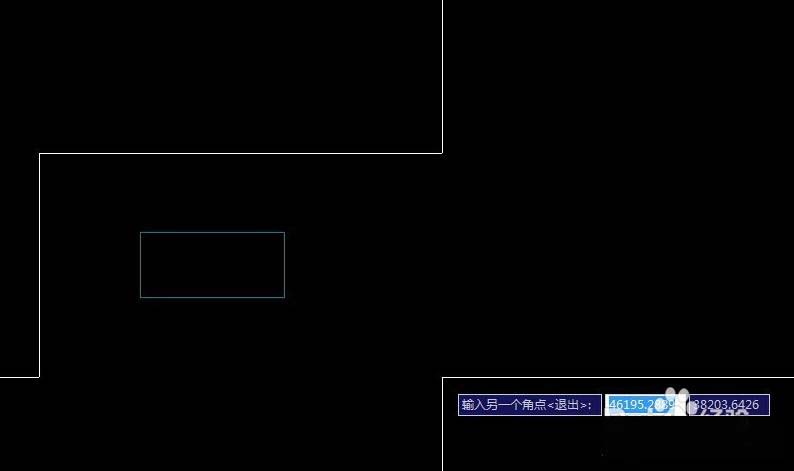

5、鼠标自动进入到模型空间，框选图形

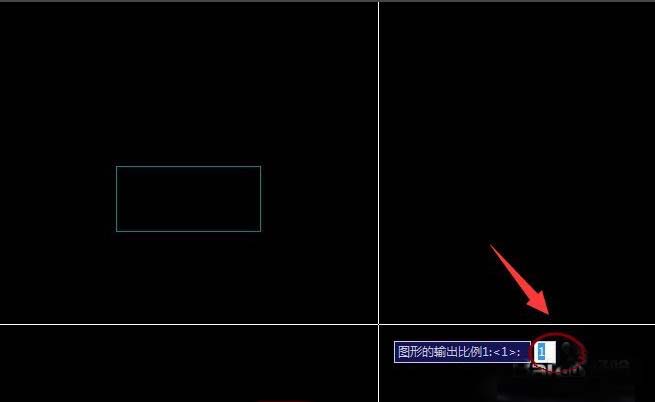

6、然后输入比例1，可以根据图纸的需要设置比例

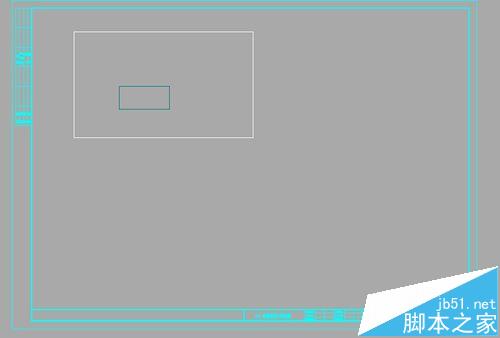

7、设置完比例后，将视口放到图框内，调整位置即可

注意事项：

图框和图形比例根据图纸的情况设定
