CAD怎么使用命令绘制椭圆形?

椭圆是平面上到两定点的距离之和为常值的点之轨迹， 也可定义为到定点距离与到定直线间距离之比为一个小于1的常值的点之轨迹。

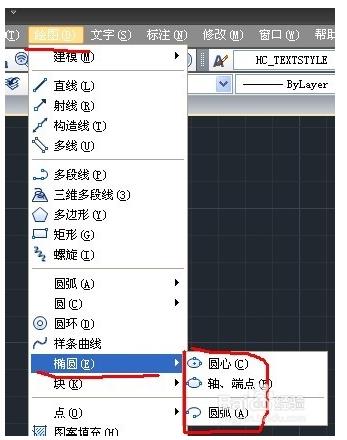

1、点击椭圆命令，或者点击绘图，点击下拉里的椭圆，然后继续菜单的几个椭圆绘图方法，也可以输入ELL回车执行椭圆命令，ELL是椭圆快捷键。

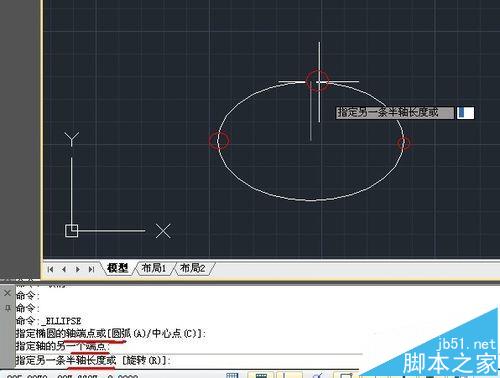

2、点击椭圆命令后，在绘图区点击一点确定长轴端点，然后点击长轴另外一点，移动鼠标点击短轴的端点得到椭圆。

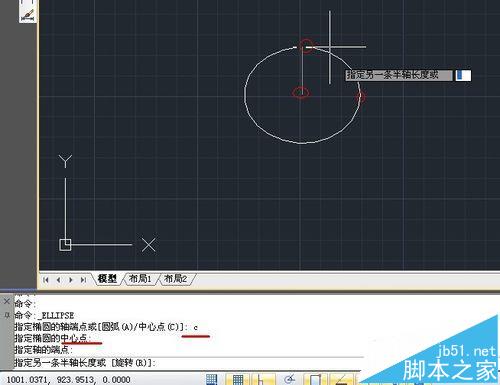

3、在点击椭圆命令后，输入栏出现：指定椭圆的轴端点或[圆弧(A)/中心点(C)]：这里讲解一下中心点绘制。点击椭圆命令，输入C回车，绘图区点击一点，点击长轴的另一端点，移动鼠标点击短轴端点得到椭圆。

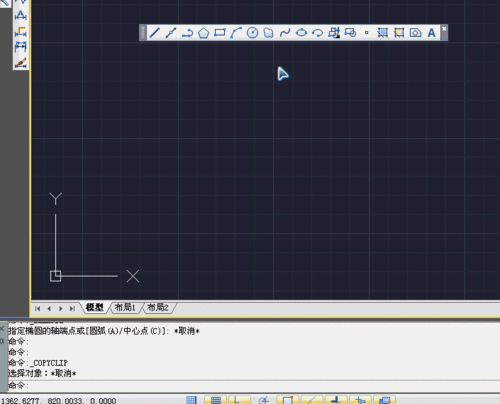

4、下面是动态图演示操作过程，希望对你有帮助，祝您学习愉快！
