CAD图纸设置黑色后打印还是彩色的该怎么办?

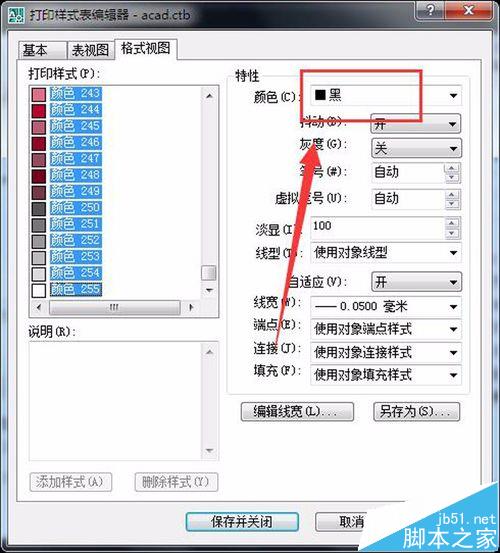

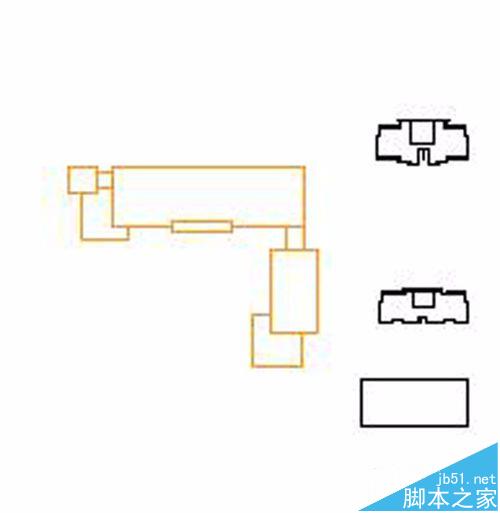

经常用cad软件的朋友们都知道，cad图纸有的时候需要打印出来才能给别人看，直接拿cad文件给别人看，别的人不一定能读懂，一般都把cad文件转化为jpg格式，在将cad转化为jpg格式的时候，需要用到打印功能。最近，解除到一个cad文件，cad打印设置里面都设置为了黑色，但是打印出来还是有彩色的，不知道小伙伴们遇到过这种情况没？如图，打印彩色部分。

一、问题分析

其实遇到这样的情况，说实话有点意外。正常的话，在cad里面选择色彩的话，一般会选择1-255色中的任意色彩色号去作图，今天遇到这个文件，出现问题之后，小编点选彩色文件之后，发现该部分竟然用的是真彩色，不在1-255号色中，所以设置1-255号色对它不起作用，从而导致该问题的出现。

二、解决办法

1、遇到这种情况之后，首先，我们应该分析一下出现问题的原因，切莫急躁，急躁是解决不了问题的，究竟问题是出现在打印设置，还是出现在文件。

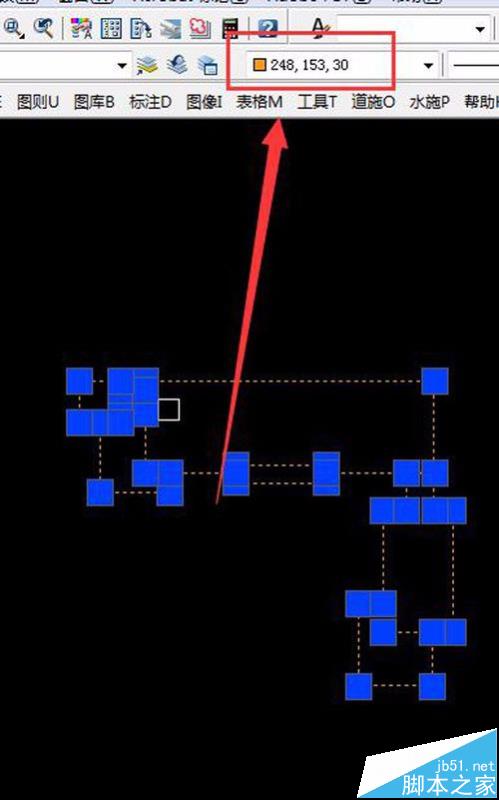

2、按照分析，从文件和打印设置角度出发，逐项检查文件。例如，小编遇到这个文件，小编检查了打印设置之后，发现打印设置没有问题，然后就去检查文件本身，才发现文件竟然用的真彩色，如图

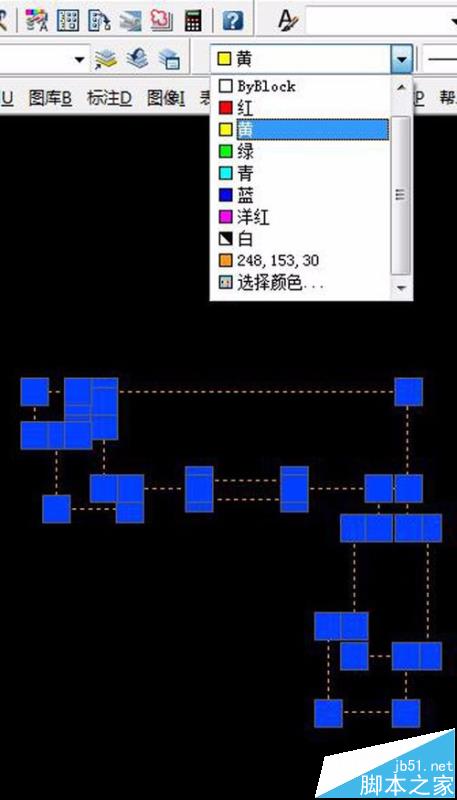

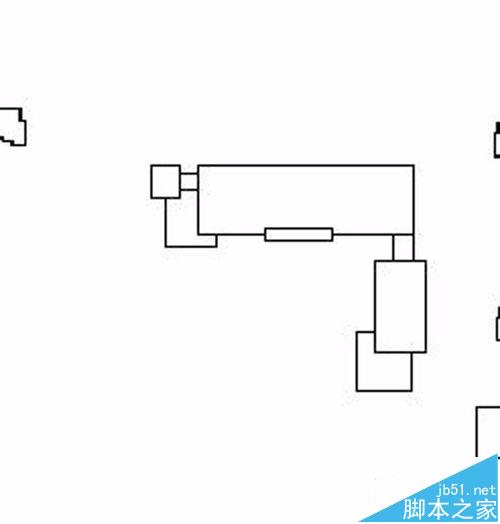

3、待问题找到以后，点击出问题的部分，无论是打印设置还是文件本身，将出问题的部分按照常规方式重新设置。例如，小编将文件的真彩色设置为了黄色2号色，重新打印预览，如图
