CAD一种标注怎么同时标注建筑标记和实心箭头?

在建筑结构图中，通常会在一幅图中同时包含建筑标记（用于线）和实心箭头（用于标注半径等），如何在一种标注样式中实现呢？

1、建筑工程中通常遇到的标注情况如图所示，既含建筑标记，又含实心箭头。最直接的方法针对一幅图直接设置两组标注样式，除了符号和箭头栏不一样之外，其他设置完全相同。

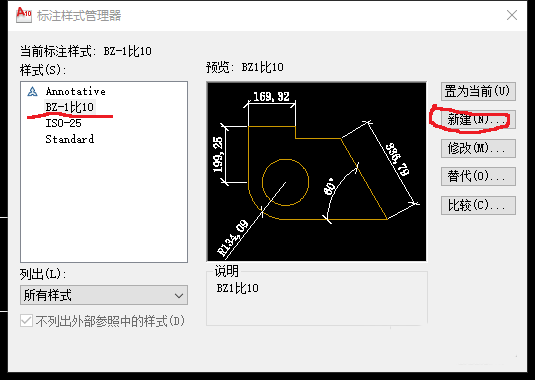

2、上述方法对于数量十分多、且比例尺种类繁多的时候，就显得不太方便，在标注样式管理上就有点嗦。这里展示一种简便的方法：比如，对于1:10比例尺的一幅图，新建一个标注样式，命名为：BZ-1比10

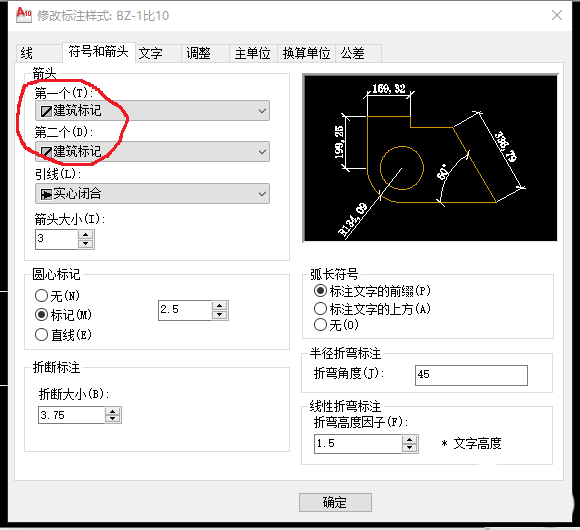

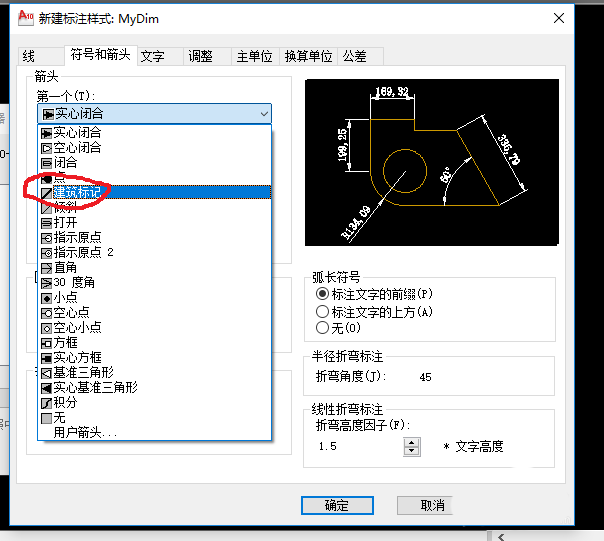

3、点击“修改”，进行具体样式的设置。通常建筑工程采用建筑标记为主，圆弧等采用箭头标记，所以在“符号和箭头”处选用建筑标记。其他如文字高度、偏移尺寸线距离等均需要按标准或具体单位的要求来设置。

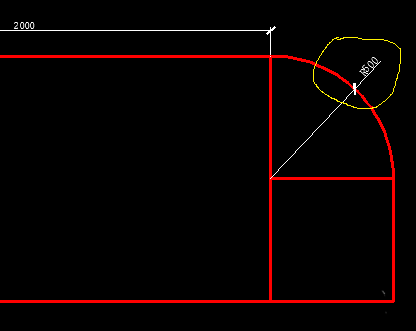

4、点确定后，该比例尺下的基础样式就设置好了，但效果是标注半径会直接采用建筑标记，如图。

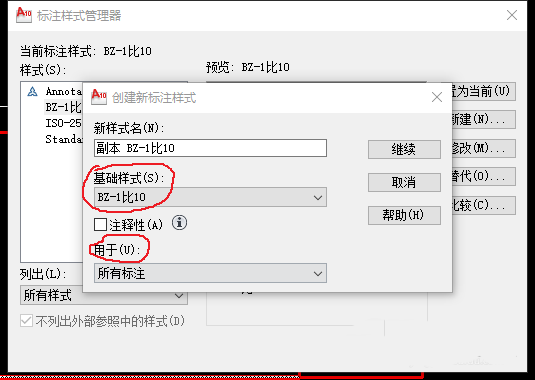

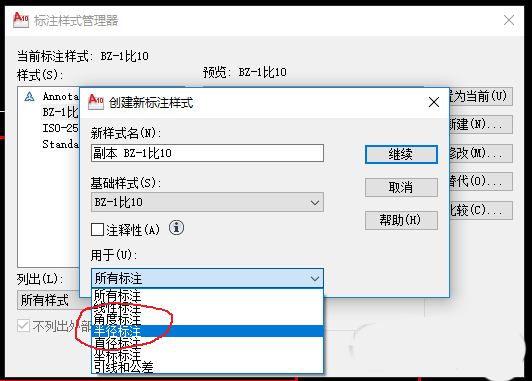

5、在打开标注样式编辑器（标注→标注样式），选中刚刚新建的BZ-1比10，点“新建”，打开下图所示的对话框。可以发现，该新样式即以前面刚刚选择的BZ-1比10为基础样式的。查看左下角的“用于”，在下拉栏中选半径标注，然后点“继续”.

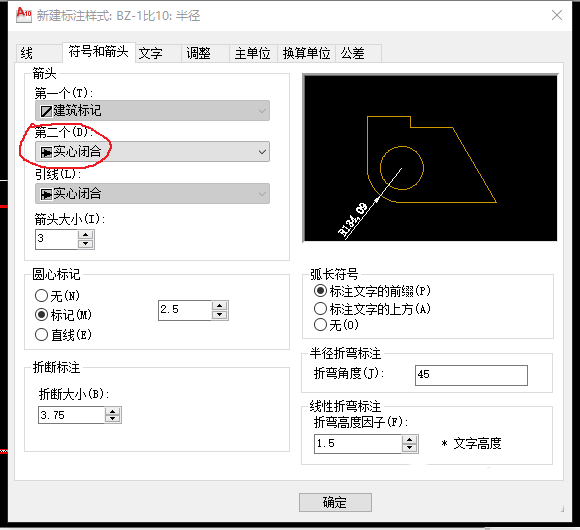

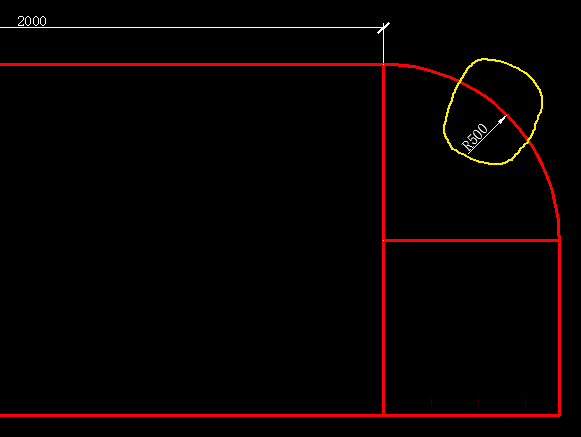

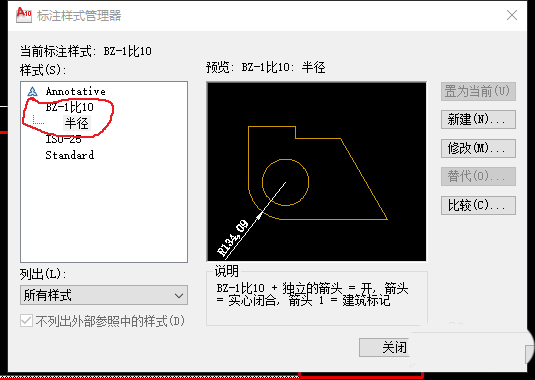

6、在“符号和箭头”选用“实心闭合”，其他通通不变，点确定；标注样式就如图2所示了，这样同一副图用一组标注样式就能同时标注建筑标记和箭头了。实际标注效果如最后一幅图。
