CAD矩形中的标高和厚度选项是什么意思?

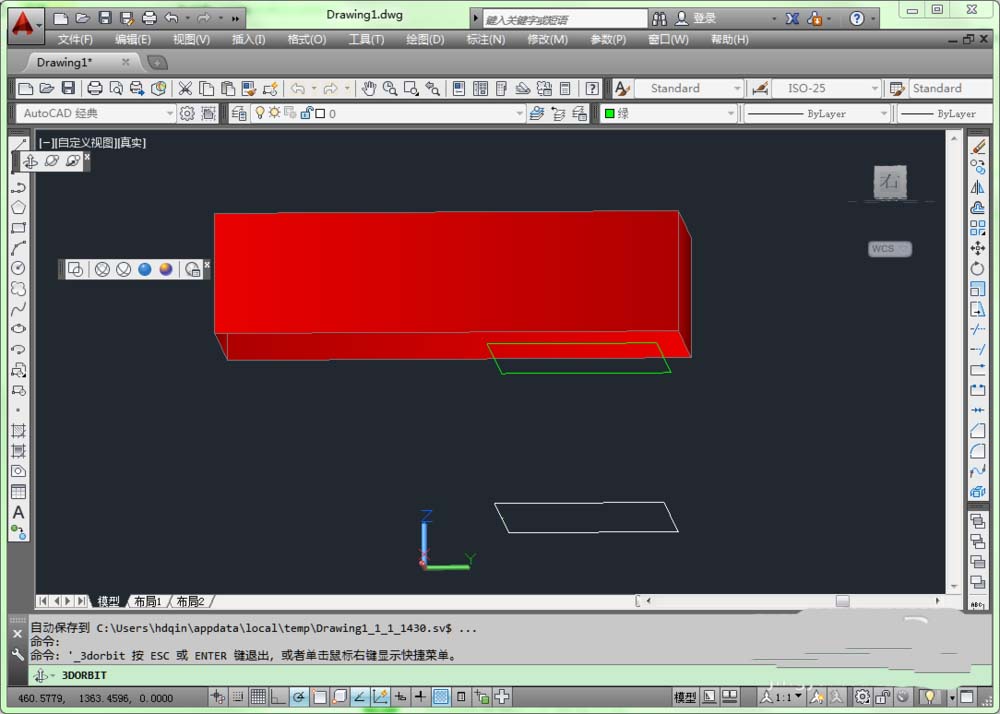

AutoCAD专门提供了一个矩形命令，而不需要逐条线地绘制。画矩形的时候，有标高（E）和厚度（T）这两个选项。 厚度相当于矩形的高度，那么标高是什么？两个的区别又是什么？

CAD绘制矩形的方法有三种：

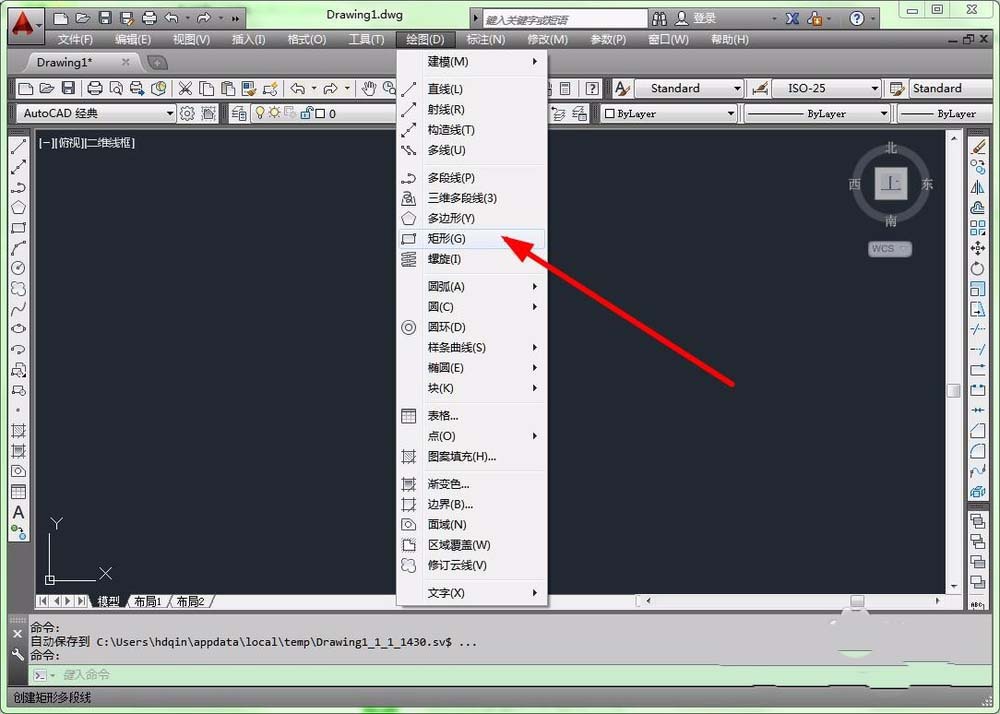

1、菜单命令：【绘图】-【矩形】

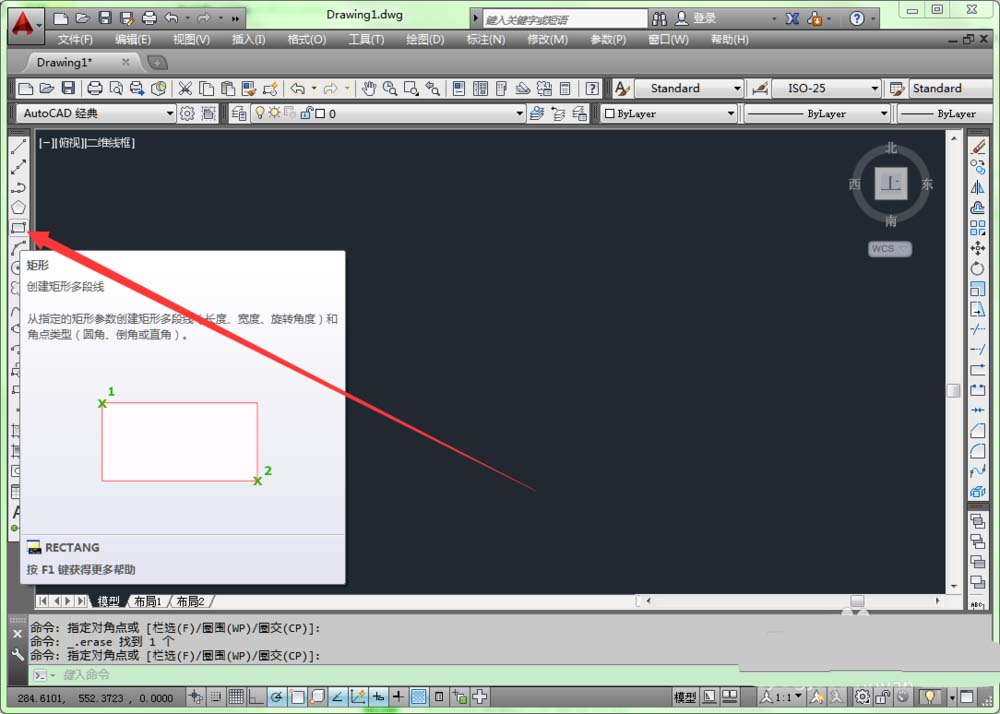

2、点击绘图工具栏的矩形命令按钮。

3、键盘命令：REC+回车

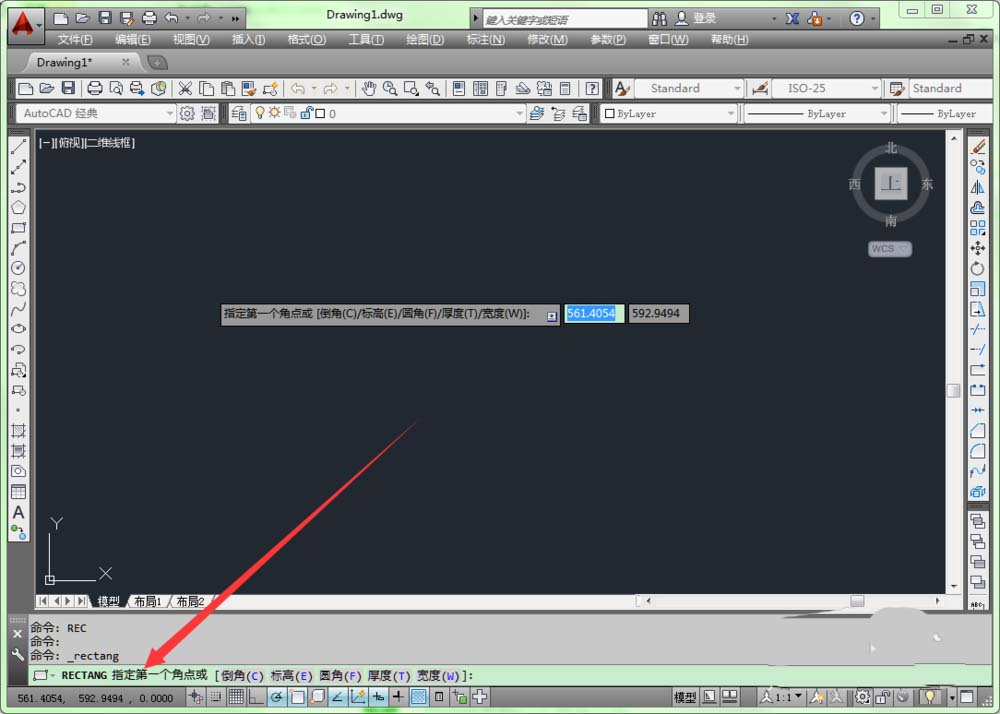

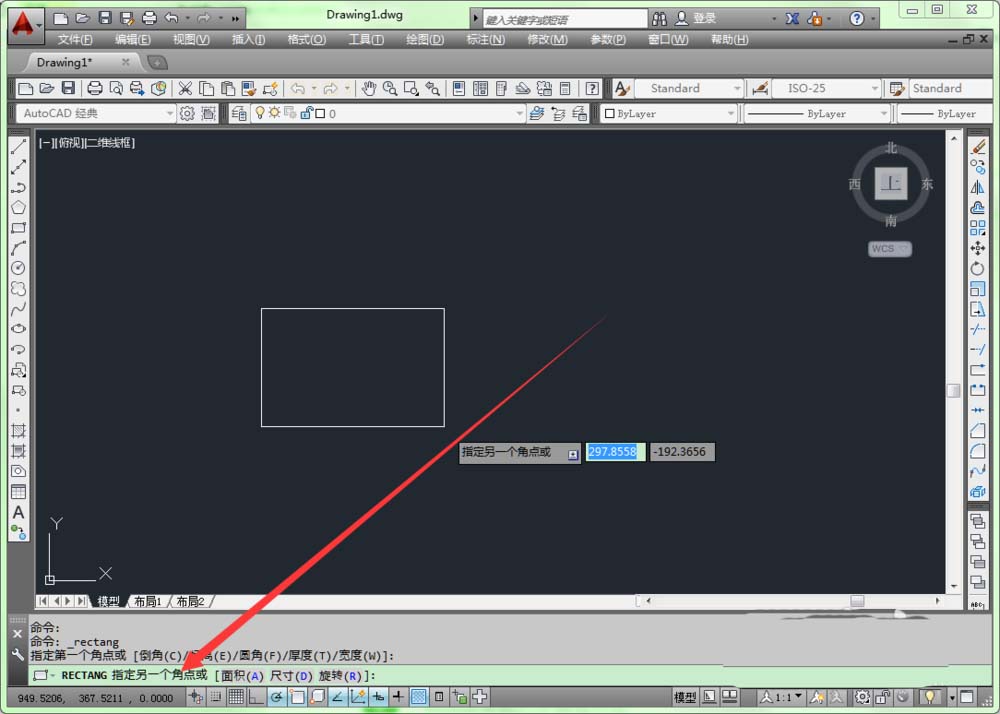

输入矩形命令后，命令行会有提示信息“指定第一角点或倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）”可按提示操作。先确定矩形的第一个角点，再输入另一个角点。

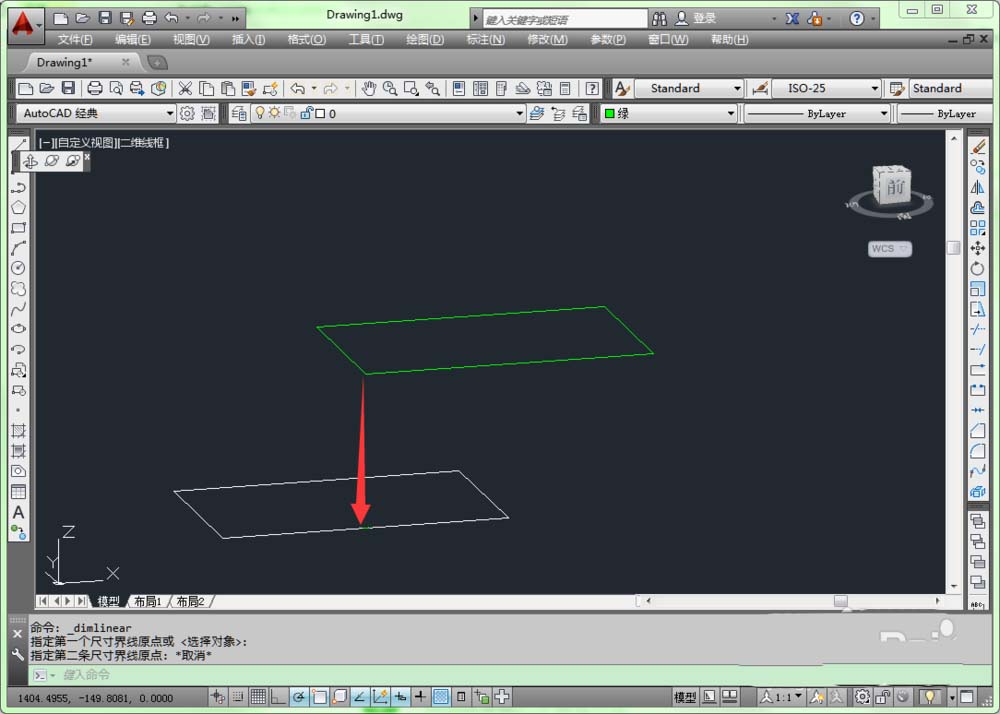

标高是指高出当前平面的值。就是输入标高值的矩形在另一个平面，这个平面和当前平面的距离就是标高值。标高的设置方式：输入【矩形】命令后，选择【标高】选项，输入标高值，随后绘制矩形。

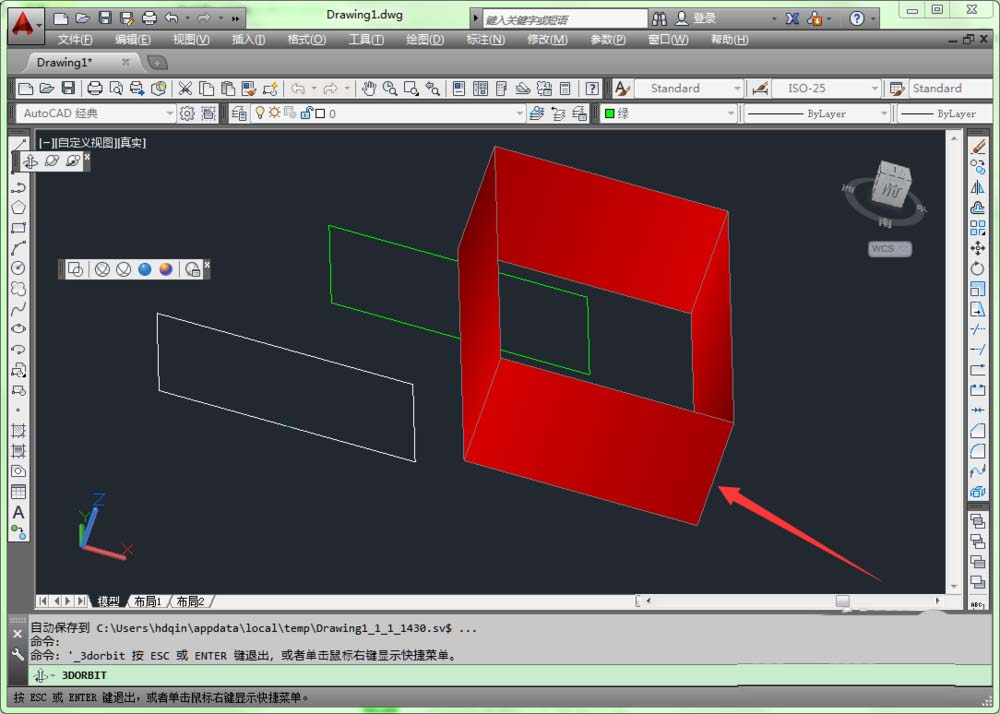

矩形的厚度指的是Z轴方向，而看的是XY平面的俯视视角，所以Z轴方向看不见的。你可以用三维动态观察器，就可以看到厚度了
