Cad怎么设置不同图层中的线条的线宽?

使用Cad绘图必然要和线条打交道。有时候为了方便表达，我们需要设置不同的线宽，这个对于老手当然不在话下，但是对于初学者来说也许就不太了解了，这里介绍一下。

1、打开我们的Cad，一般来说要设置线宽，比较好的一种方式是通过图层来设置。因为这样可以方便管理。打开图层管理器（命令“LA”），新建一个名称为“0.25mm”的层。因为默认线宽就是0.25mm，这层不用设置线宽。

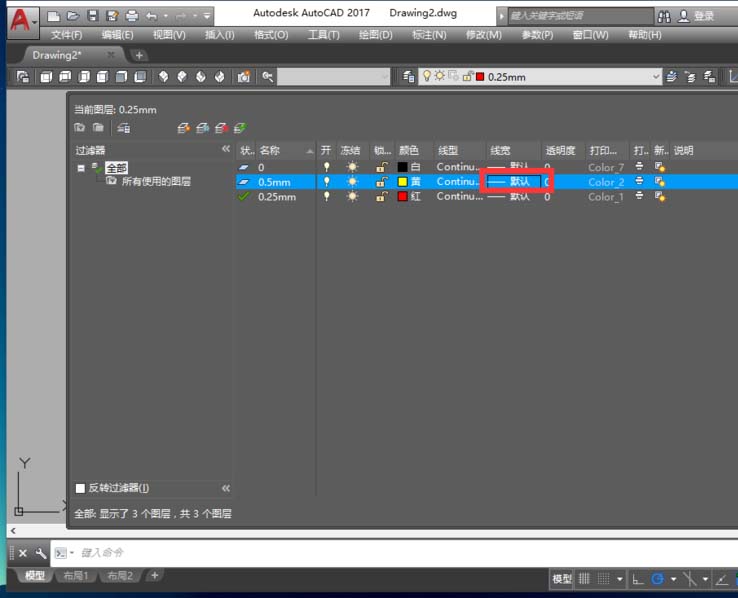

2、然后，我们再设置一个“0.5mm”的图层，修改完颜色之后，点击“线宽”下的“默认”。

3、在弹出的“线宽”窗口中找到0.5mm，选中之后，点击“确认”按钮。

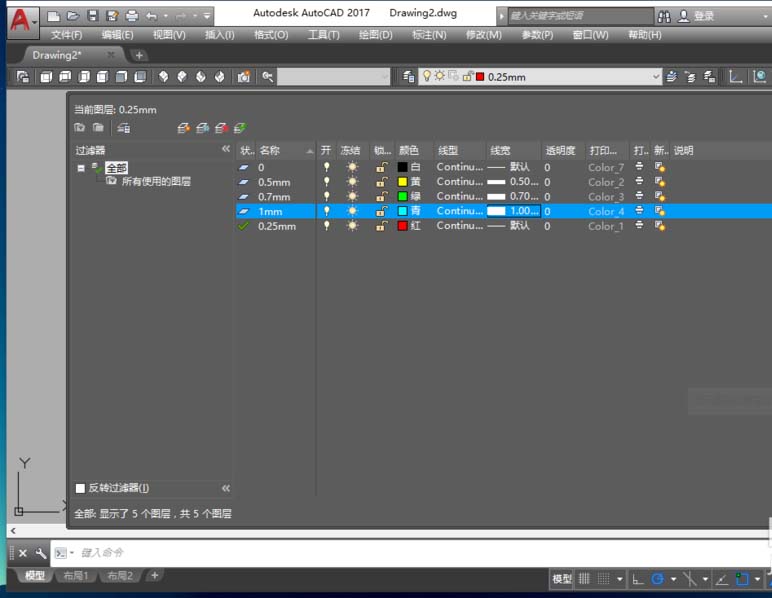

4、按照同样的方法，在图层管理器中，新建四个图层，分别为0.25mm，0.5mm，0.7mm，1mm，并设置相应的线宽。

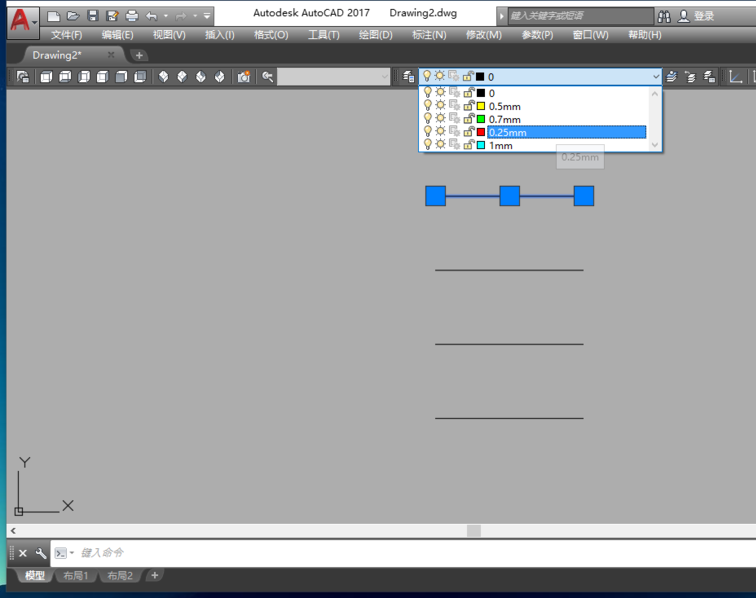

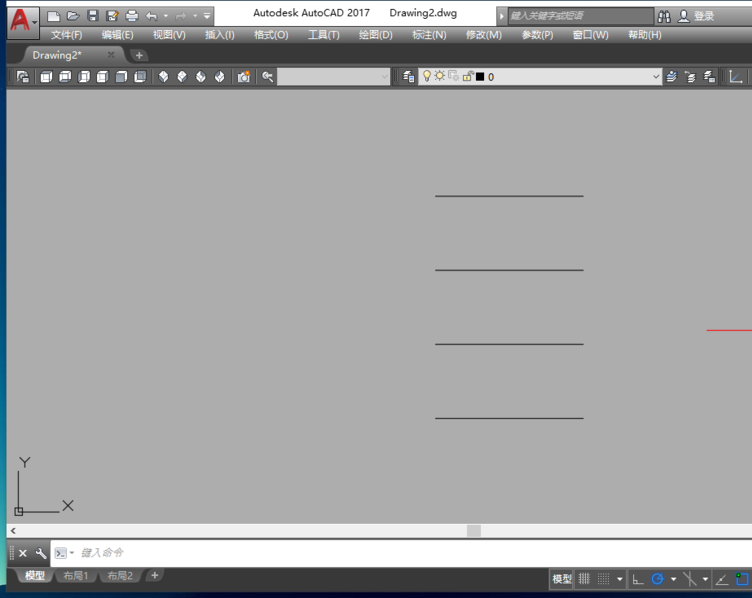

5、回到图纸空间中，绘制四条直线。然后我们再给每条直线指定一个图层。

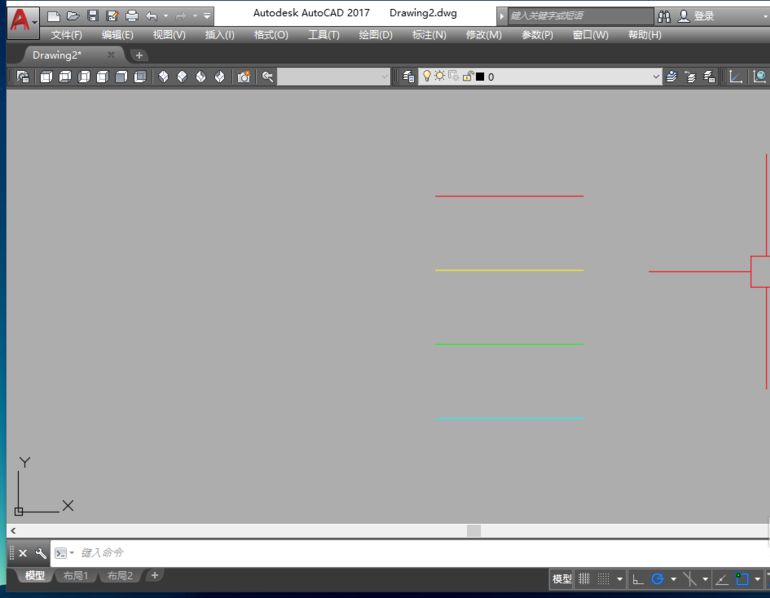

6、指定完图层之后，我们发现，线段并没有出现粗细差异，这是因为没有显示线宽的原因。

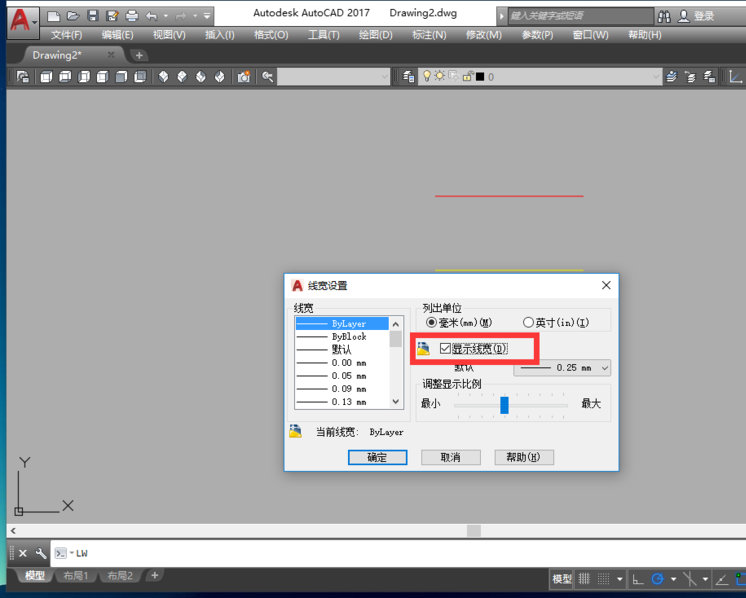

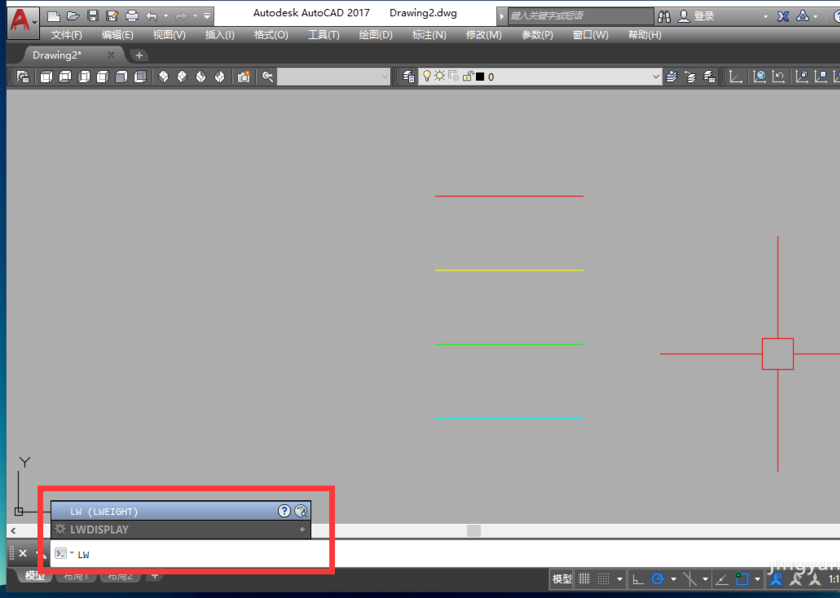

7、命令“LW”，打开“线宽设置”窗口，将“显示线宽”勾选中，确定，然后退出。

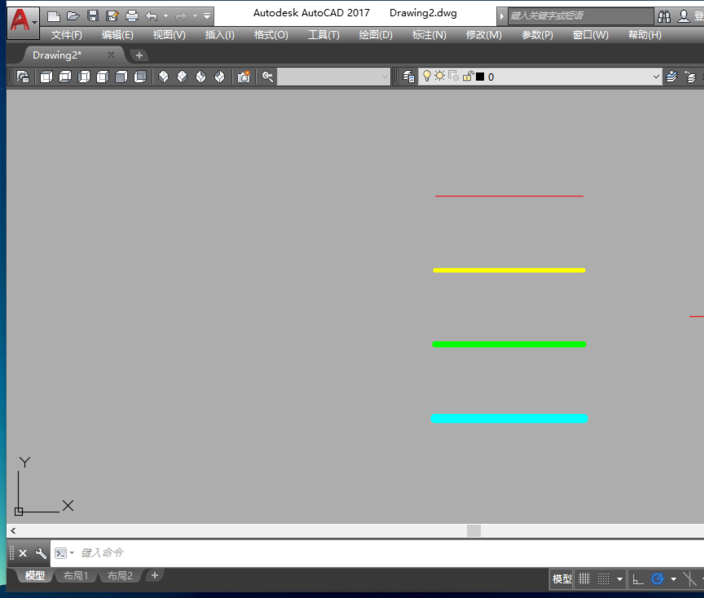

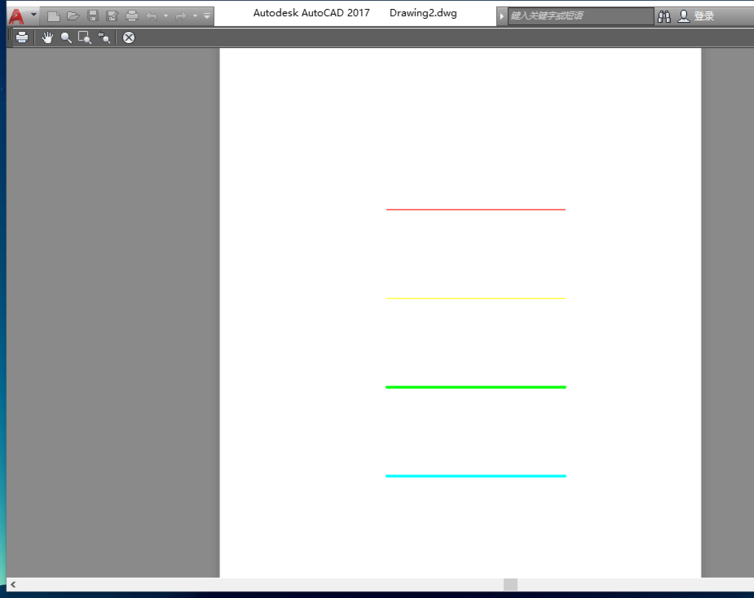

8、这时，再回到图纸空间之后，就会发现线段按我们设置的那样呈现不同的粗细了。同样，在打印预览中也会发现线段是不同粗细的。
