CAD格式的文件怎么转换成其他的文件格式?

本文汇集整理CAD文件与其他各种格式的转换方法和技巧，以及CAD与其他软件之间的相互导入和导出。

一、CAD文件的保存格式

CAD文件可以保存为2种文件格式：dwg图形文件格式和dxf图形交换文件格式。其中dxf格式是二进制格式，适用于与其他软件之间进行格式交换保存，例如3DMax、Potoshop等软件。

二、CAD文件不同版本转换

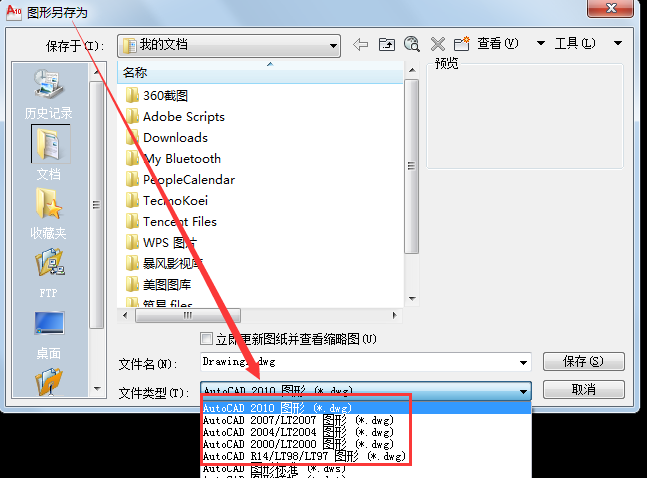

在任何版本的CAD中，可以将图形文件【保存】或【另存为】为当前版本以及更低版本的DWG文件或DXF文件。

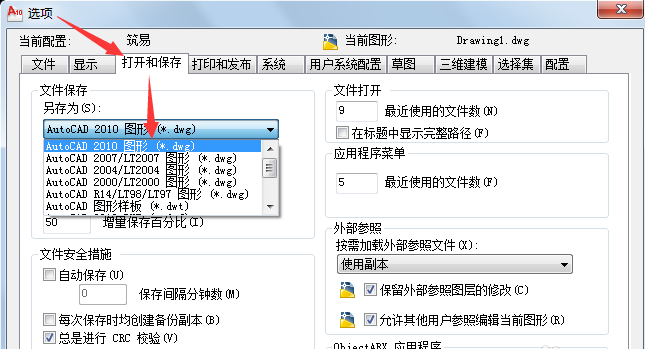

也可以OPtions命令打开【选项】窗口，在【打开和保存】选项卡中，在【另存为】中设置默认保存的dwg版本。

1、CAD文件转PDF文件

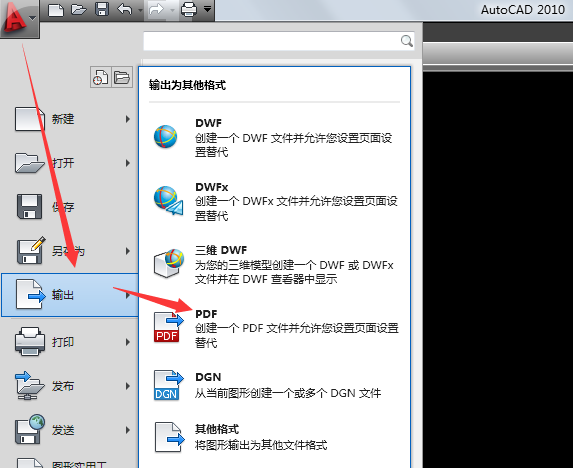

1）左上角“A”字下拉菜单 -> 输出 ->  PDF。

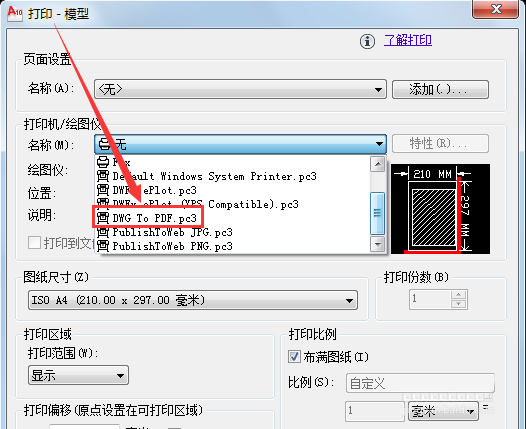

2）Ctrl+P或plot命令打开【打印】窗口，在【打印机/绘图仪】中选择“DWF To PDF.pc3”，然后选择图形区域打印。

2、CAD文件转JPG文件

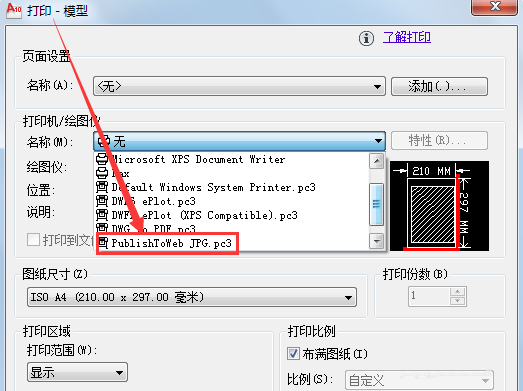

Ctrl+P或plot命令打开【打印】窗口，在【打印机/绘图仪】中选择“PublishToWeb JPG.pc3”，然后选择图形区域打印。

3、CAD文件转PNG文件

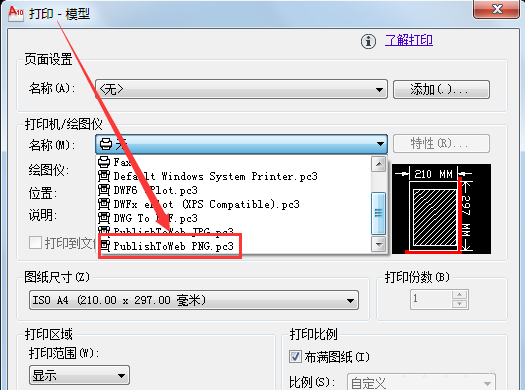

Ctrl+P或plot命令打开【打印】窗口，在【打印机/绘图仪】中选择“PublishToWeb PNG.pc3”，然后选择图形区域打印。

4、CAD文件转CDR文件

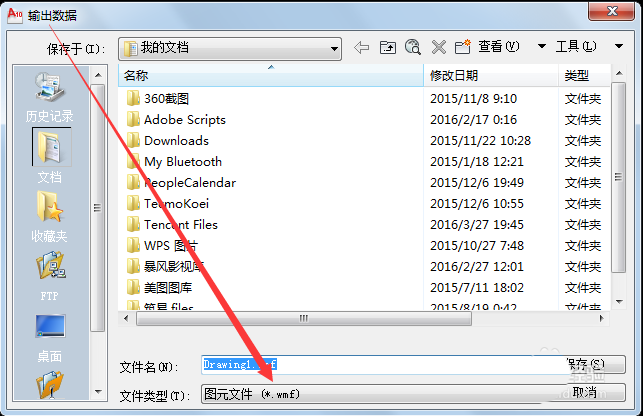

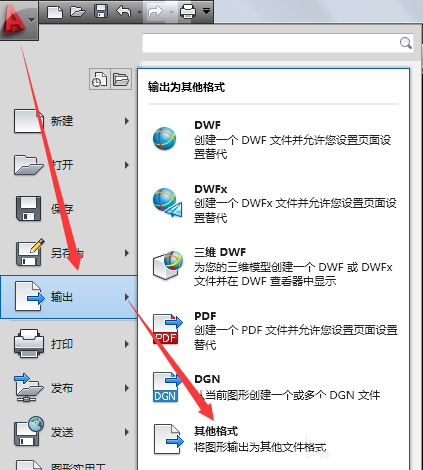

1）在CAD中，左上角“A”字下拉菜单 -> 输出 -> 其他格式，打开【输出数据】对话框，输出WMF文件。

2）在CORELDRAW中，新建文件，文件 -> 输入（Ctrl+I快捷键），输入WMF文件。输入的WMF为单个群组，可以解散群组后修改，然后保存为CDR格式。
