cad建筑图怎么画平面门? cad平面门的设置方法

cad中想要画平面们，这个在建筑图纸中门窗是很常见的，该怎么画呢？下面我们就来看看详细的教程。

1、首先我们打开一个带有墙的工程图纸。

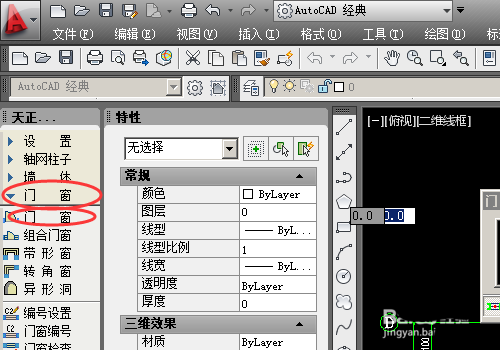

2、然后再菜单中点击门窗下的门窗。

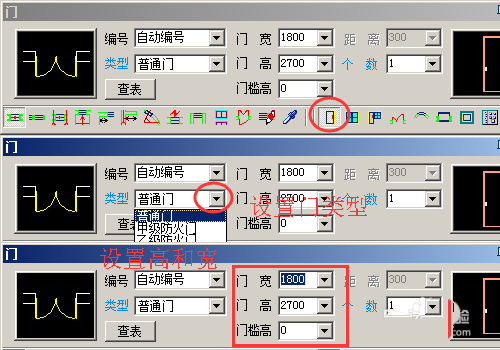

3、在弹出的门窗口中设置门的类型、高和宽等。

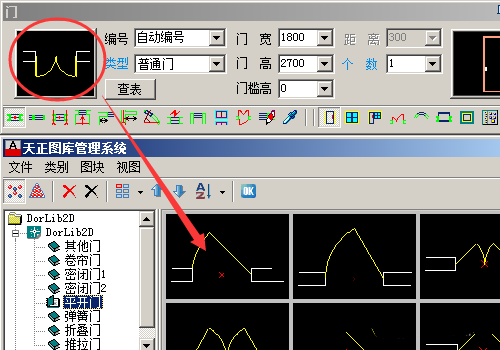

4、设置门的样式可以点击左侧的门图标，可以选择门的样式。

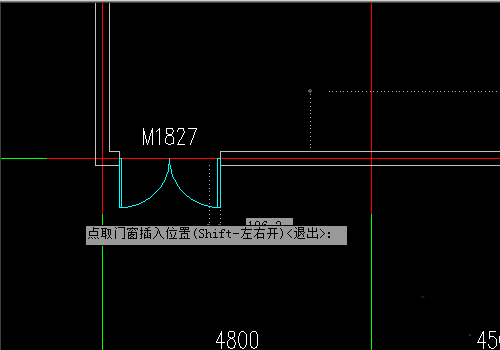

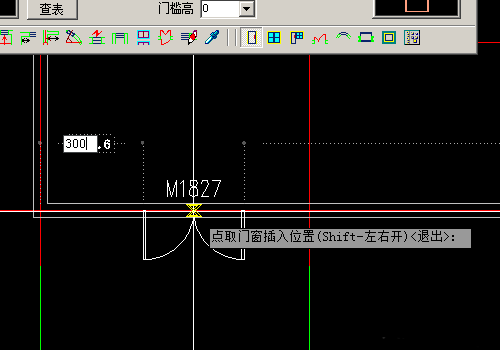

5、各项都设置好以后，我们可以把鼠标放到我们画好的墙上可以看到，点取门窗的插入位置。在左右的数字栏中可以输入距离来精确控制门的位置。

6、设好以后点击鼠标或按回车键确定。

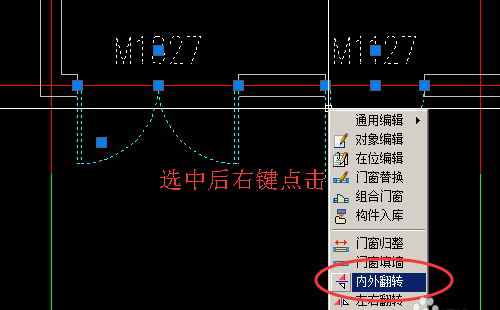

7、平面门插入完成。如果对门的开启方向和内外部满意可以单击右键来调整。选中要调整的门（可多选）然后点击右键。我们选择内外反转。

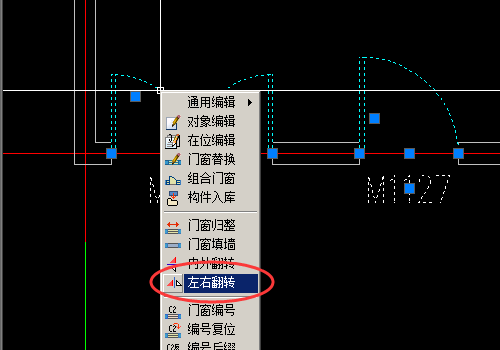

8、我们可以看到门我们选中的门全部朝外开了。我们再次选择后点击右键这次选择左右反转。

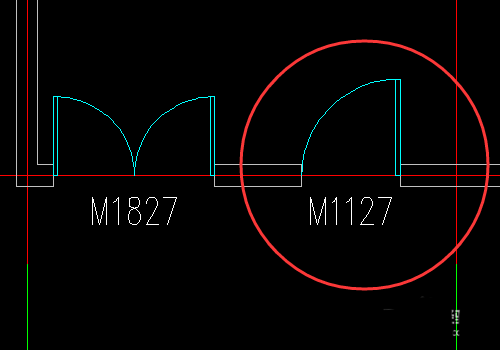

9、我们可以看到单扇的门开启方向改变了。

注意事项：

在天正中门窗作为依附构件，必须要在有墙的情况下才能绘制。
