Cad长方体怎么使用差集切除一个圆洞?

今天我们就来看看Cad中三维绘图的切除问题，主要运用逻辑运算，下面我们就来看看详细的教程。

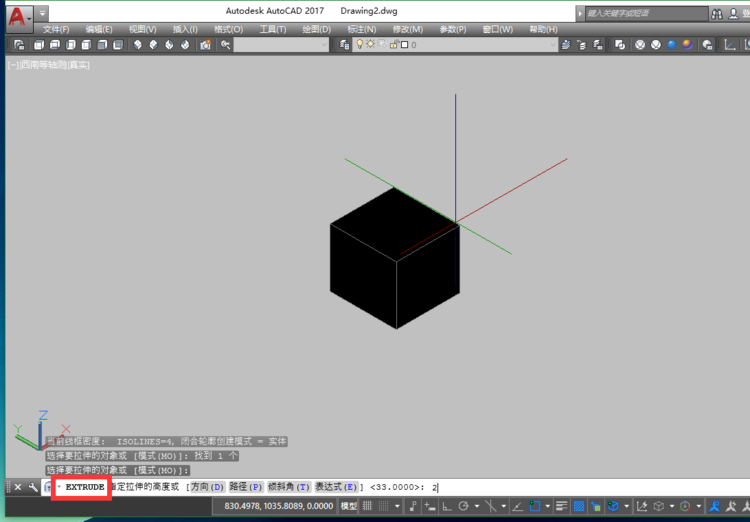

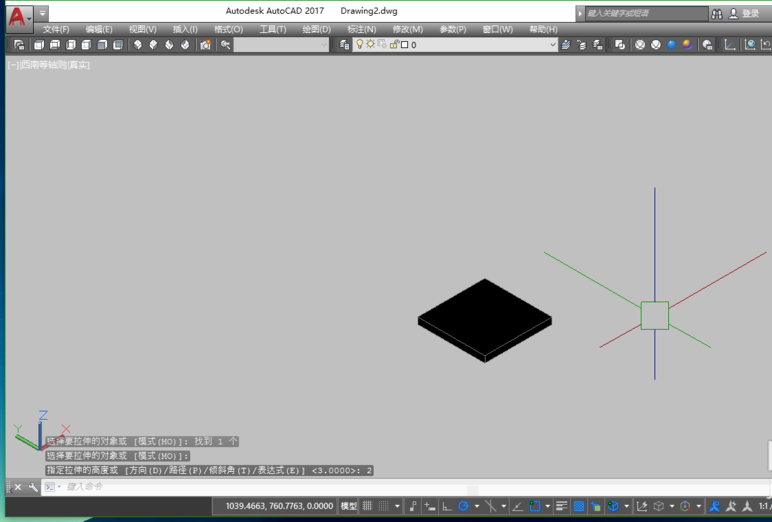

1、首先，在Cad中绘制一个矩形，然后通过三维拉伸命令（EXT），输入拉伸的高度，这里为2，将其拉伸为三维实体。

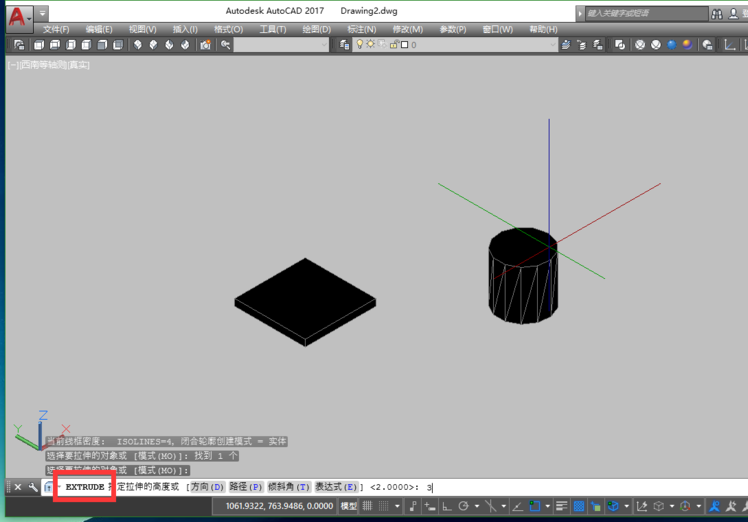

2、我们现在要在这个三维实体上“挖”一个孔，也就是要切除一部分“料”，在Cad三维绘图中，没有直接切除的概念。而是用逻辑运算-“差集”。也就是要切一个什么形状，就要有一个那个形状的三维实体，然后通过差集，将其“切除”。所以，现在需要一个圆柱体。

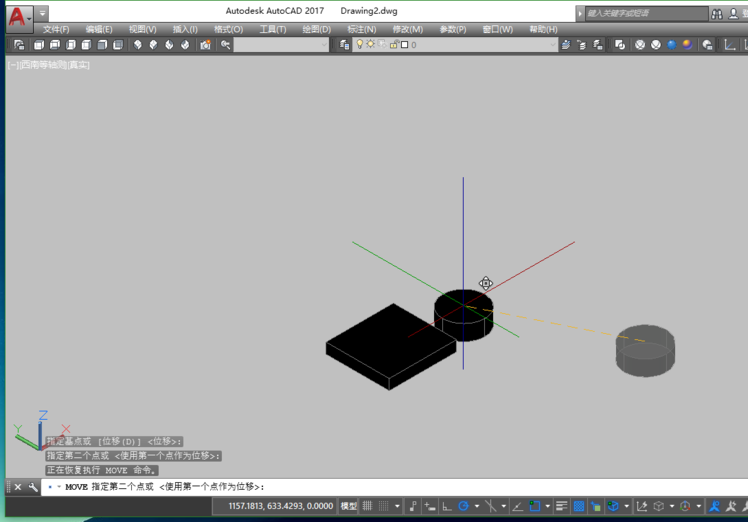

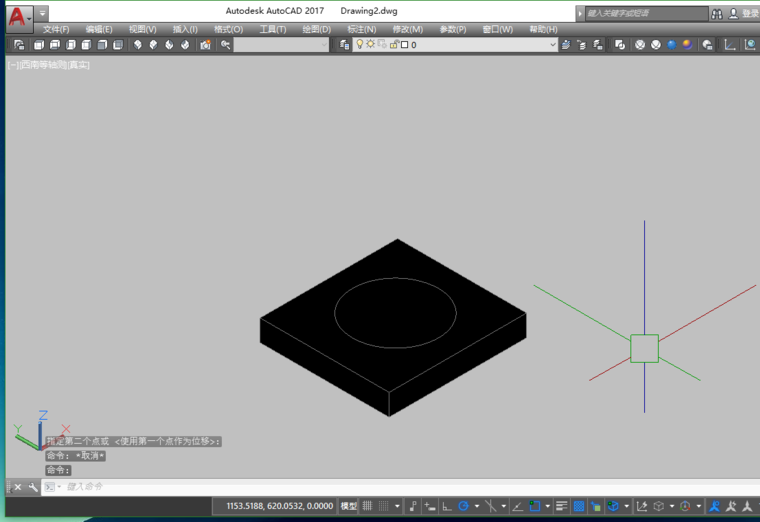

3、之后，我们将圆柱体移动到长方体中，要切除哪个位置，就将其移动到哪里。

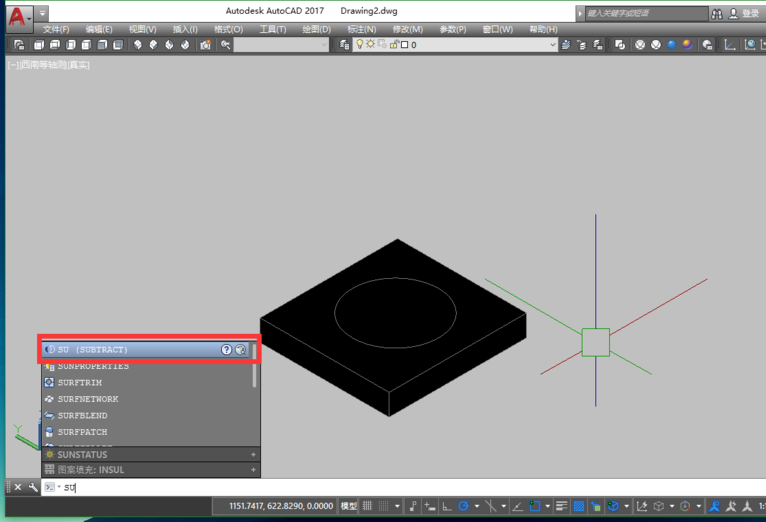

4、长方体移动完成之后，现在就要开始进行差集，“差集”的命令行命令为 SU。

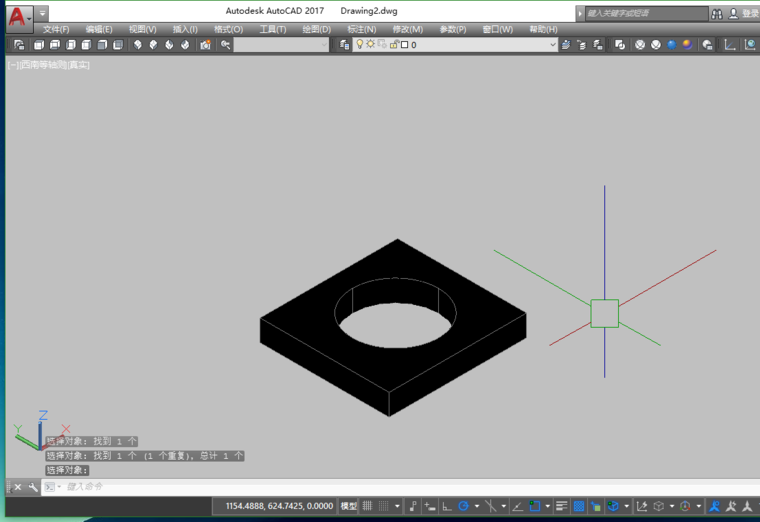

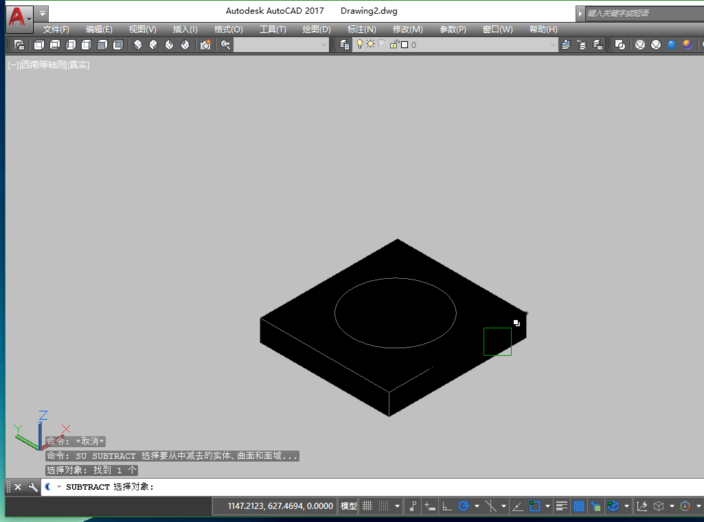

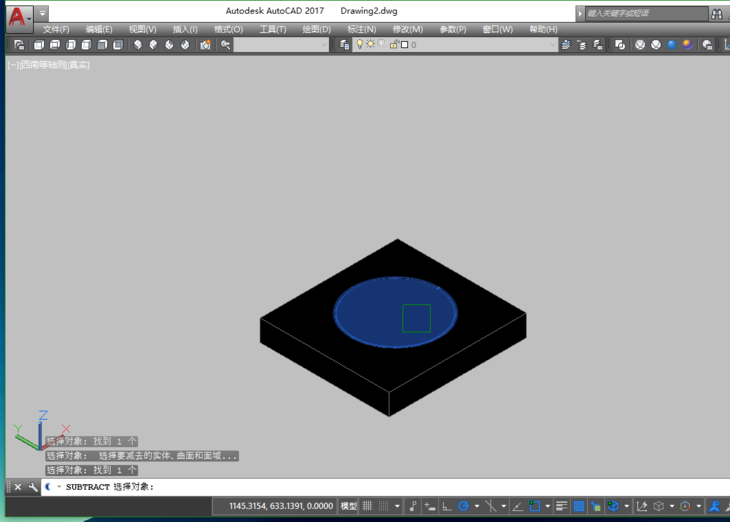

5、首先，选择被切除实体，这时选择长方体-“空格”；然后选择要切除实体，这里选择圆柱体-“空格”；即可完成切除。

以上就是cad中三维立体图切除的方法，希望大家喜欢，请继续关注武林网。
