cad砖墙的剖面图怎么填充图案?

cad绘制建筑图纸很方便，绘制的建筑图剖面图怎么填充图案呢？下面我们就来看看详细的教程。

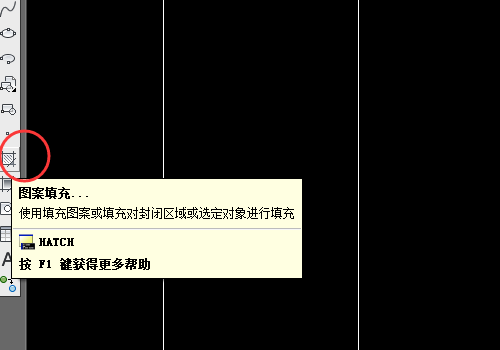

1、首先在打开的软件中点击图案填充按钮。

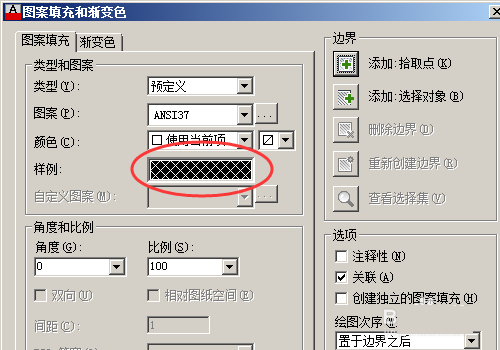

2、在弹出的图案填充和渐变色中我们点击样例后面的图案。

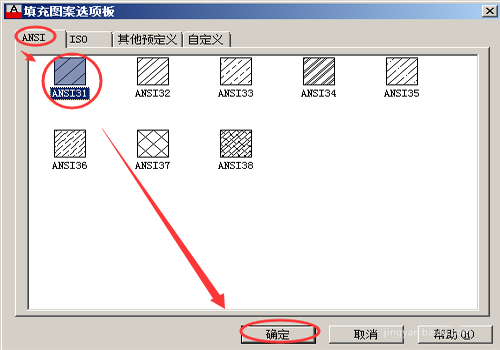

3、在弹出的图案选项板中我们选择ANST--ANST31号图案。选择后点击确定。

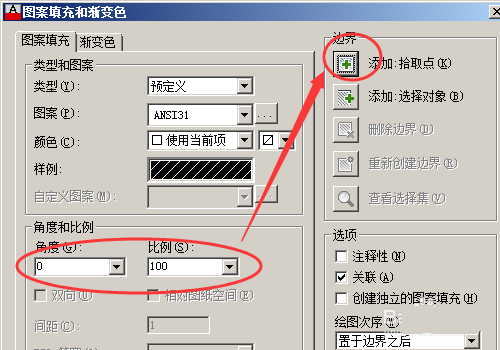

4、在返回的图案填充和渐变色中我们设置比例（也可在填充后设置）。然后我们点击边界下的拾取点。

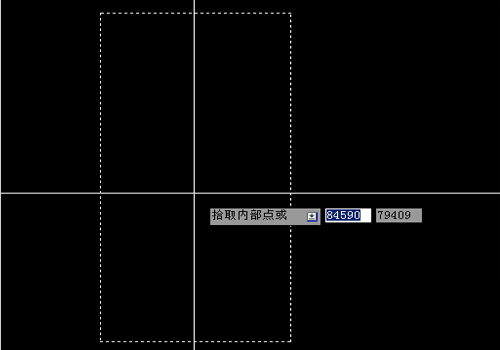

5、点击拾取点后进入图形页面，选择要填充的边界。左键点击后视为拾取，可多次点击来复选。

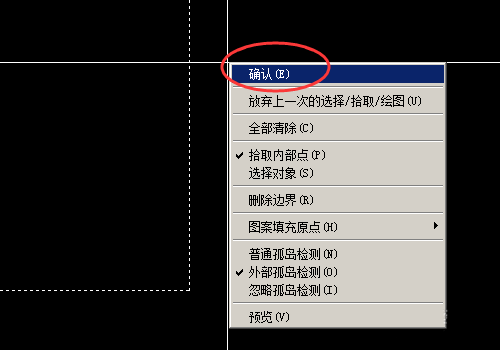

6、选择完成后点击右键--确定，然后返回图案填充页面。

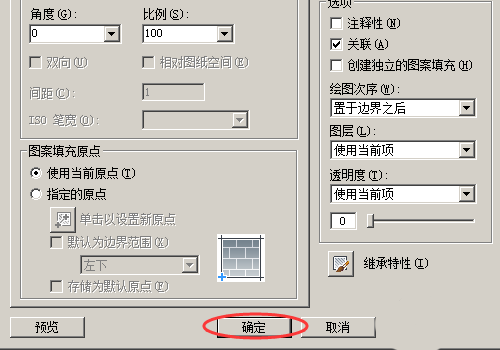

7、点击图案填充最下方的确定来完成图案填充。

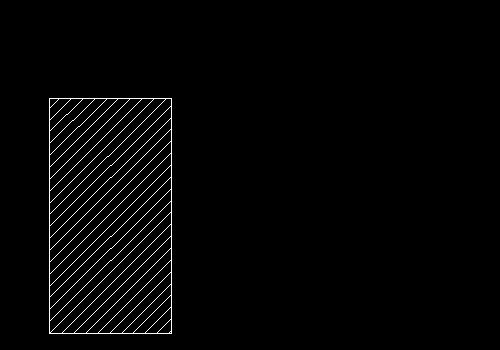

8、这是完成后的样子。

以上就是cad给剖面图填充图案的教程，希望大家喜欢，请继续关注武林网。
