CAD怎么制作倒角圆角? CAD画倒角/圆角的教程

cad中制作倒角和圆角是很常用的基础教程，该怎么制作呢？下面我们就来看看详细的教程。

一、执行“圆角”的方式

1、命令行输入“FILLET”

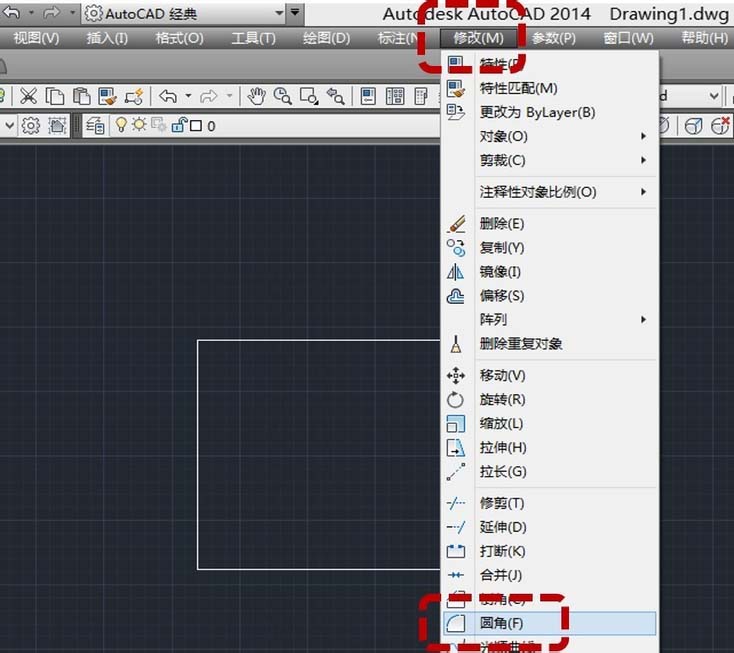

2、菜单栏选择“修改——圆角”

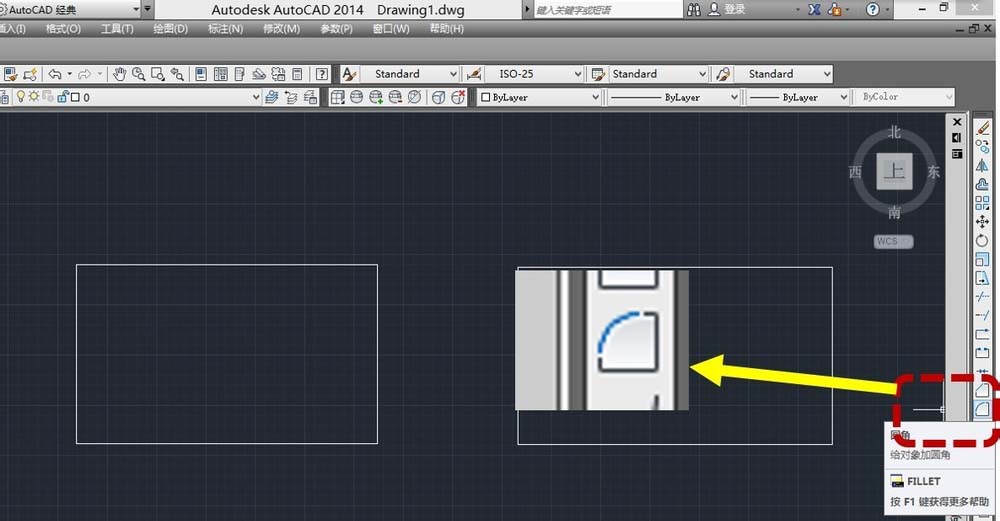

3、右侧的工具栏点击“圆角”按钮（如图所示）

二、设置圆角

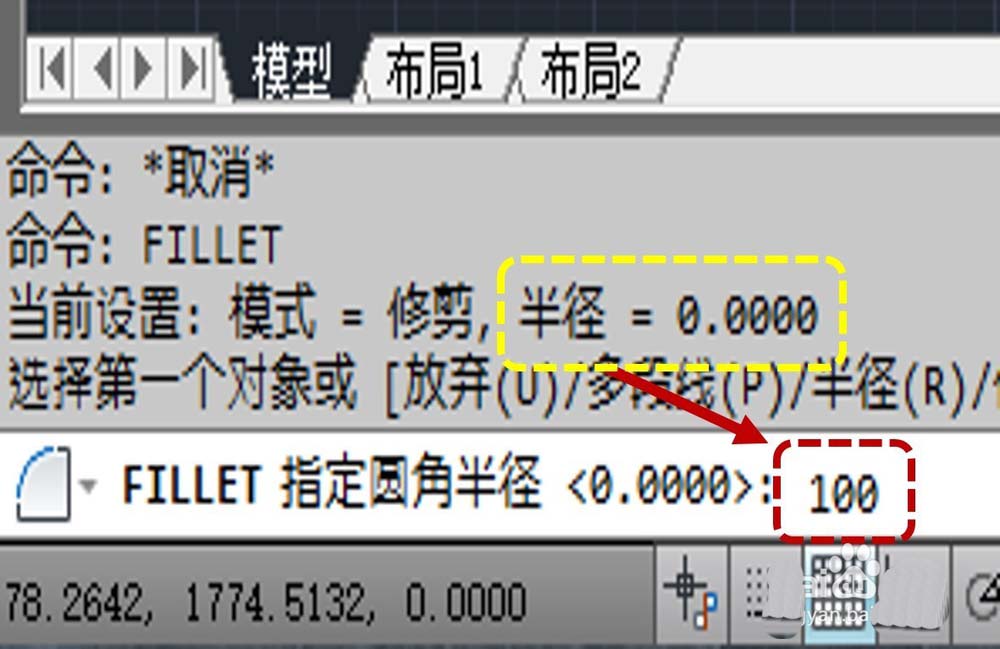

1、命令行输入“FILLET”后，先不要着急选择图形，在提示中，再输入”R“，修改圆角的半径数值（因为默认数值是0，可能会执行后看不到结果），本案例将设置R=100。

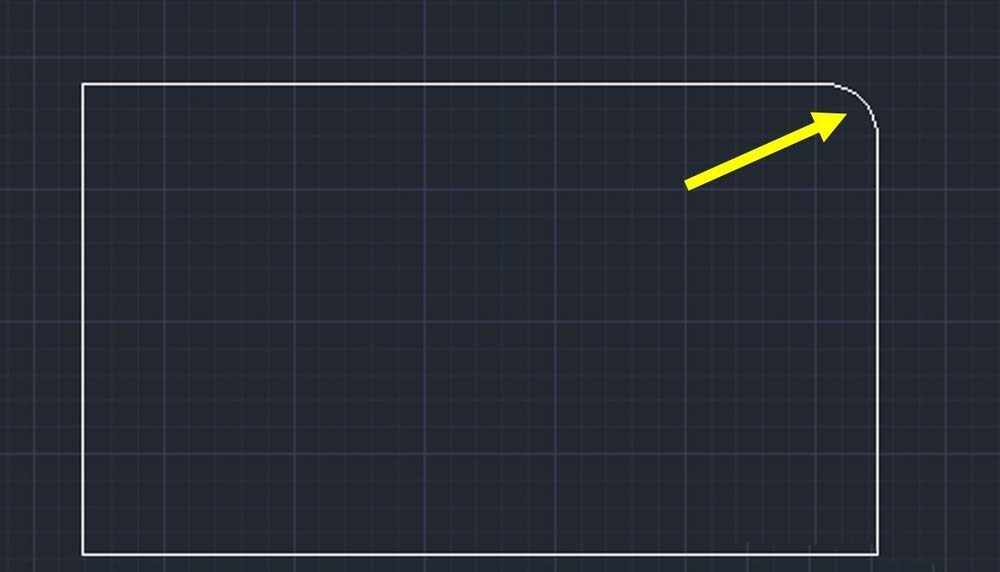

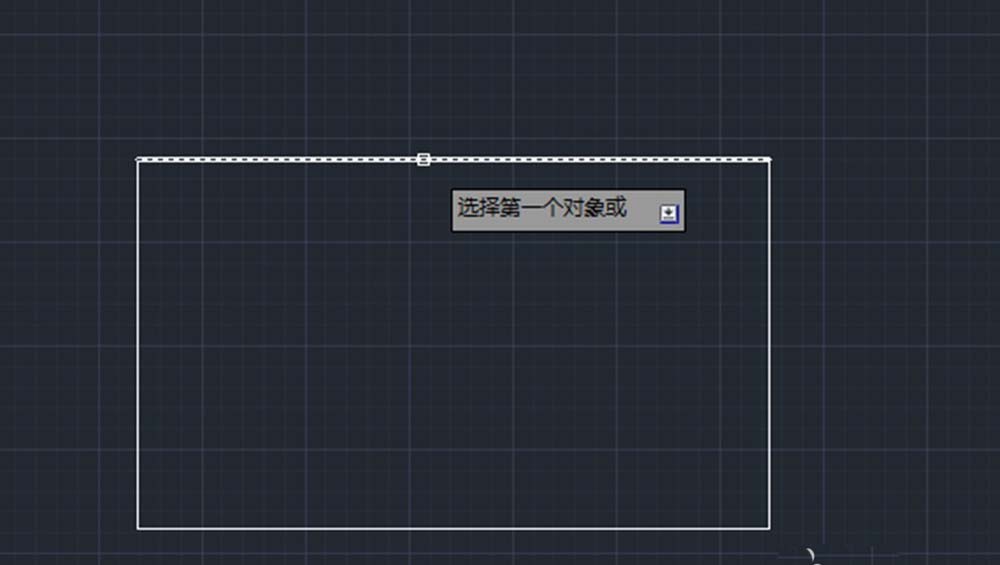

2、鼠标点击链接圆角的两条线段（也就是矩形的两条边），确定后，就改为圆角了。

三、执行“倒角”的方式

1、命令行输入“CHAMFER”

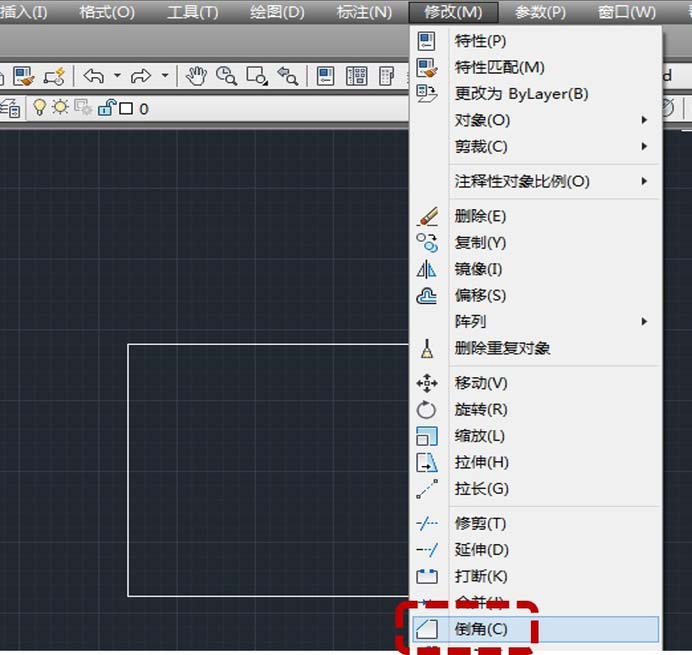

2、菜单栏选择“修改——倒角”

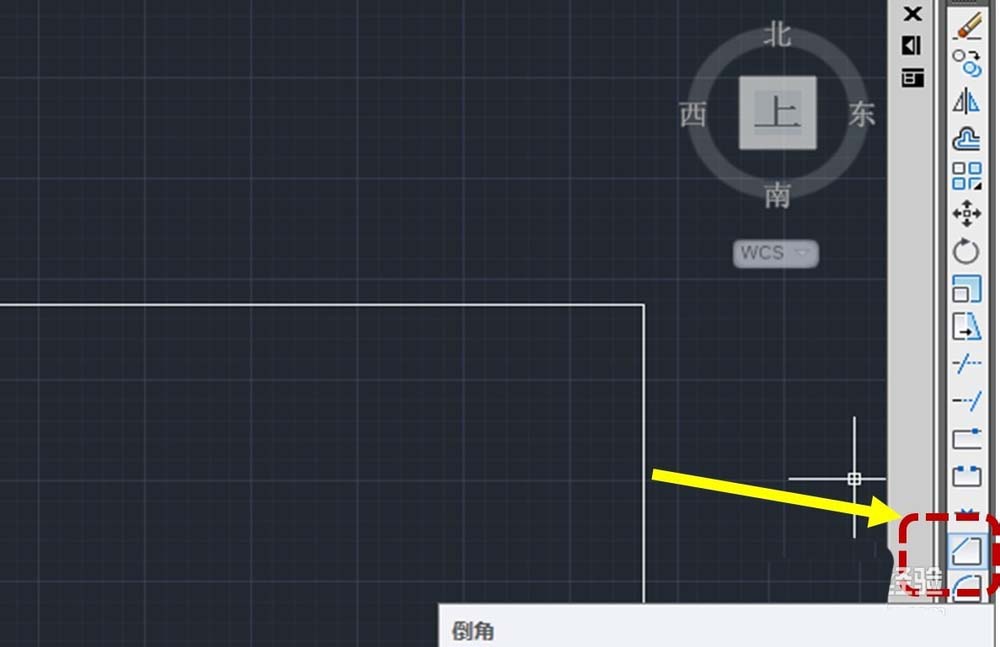

3、右侧的工具栏点击“倒角”按钮

四、设置并完成“倒角”

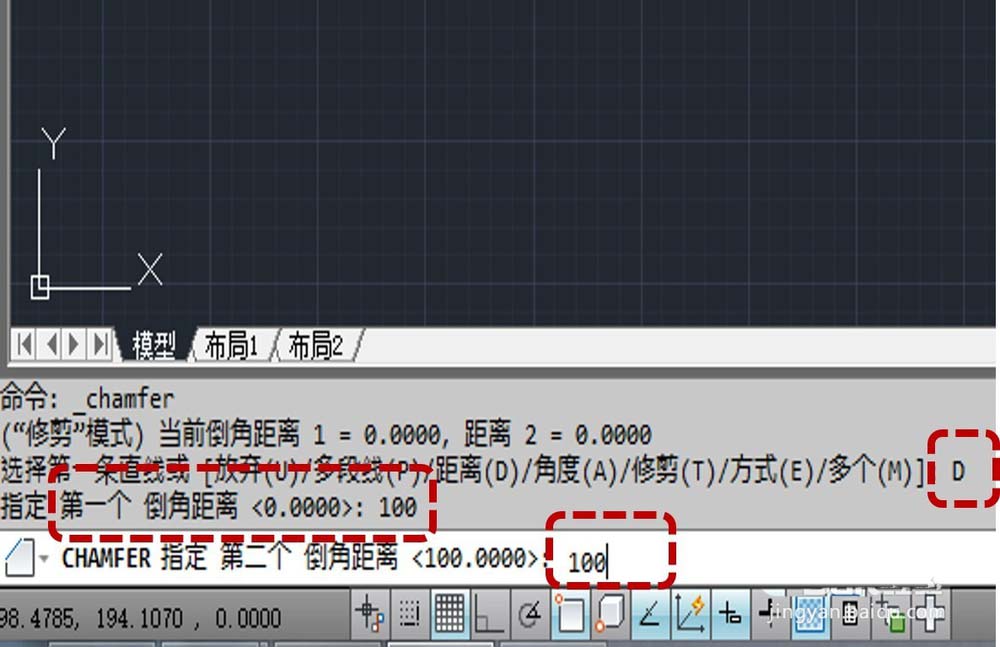

1、命令行输入“CHAMFER”后，再输入“D”，修改倒角的距离，本案例将距离均设置为100（如图所示）。

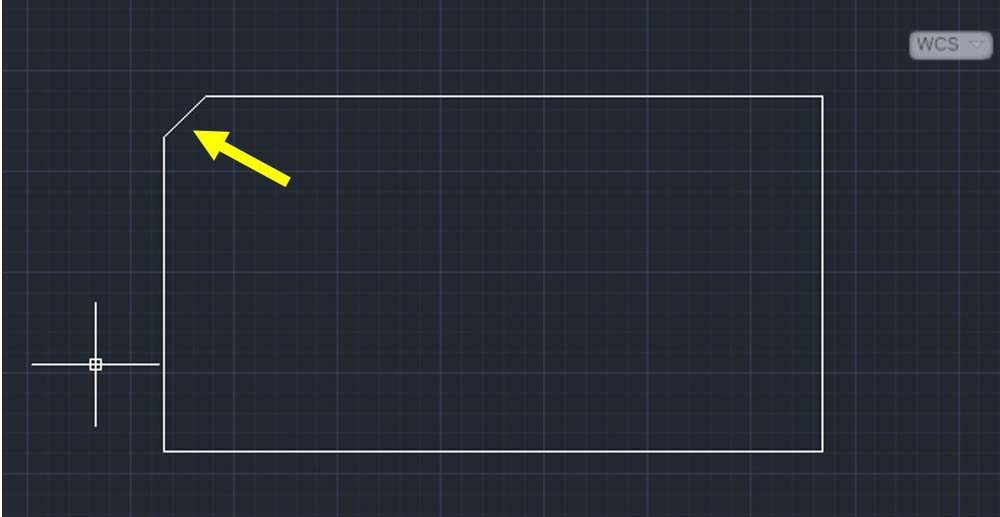

2、点击选择矩形的两条边，将直角改为圆角。

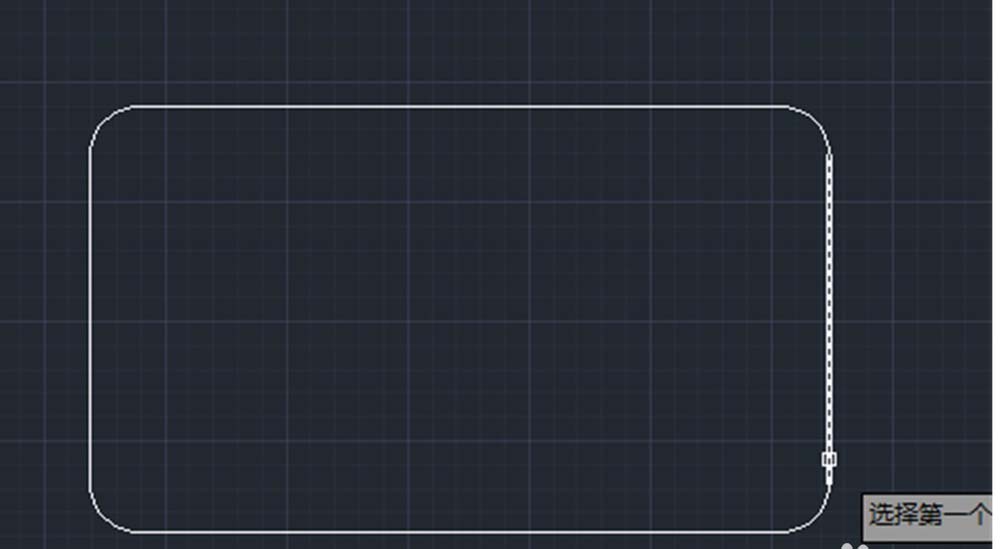

五、只输入一次命令，连续完成多个圆角或倒角

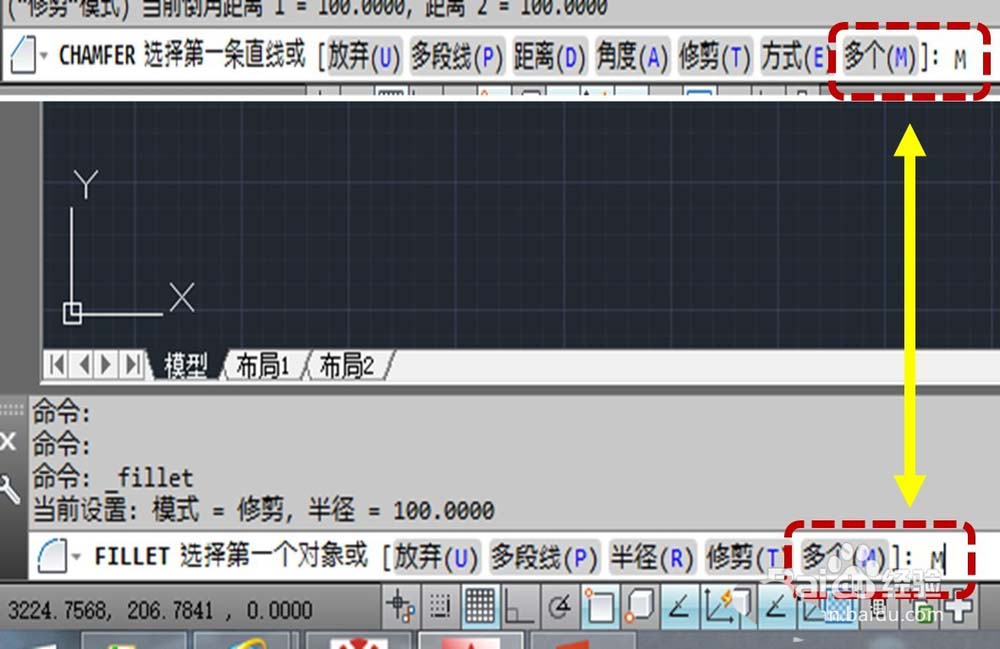

1、输入圆角或倒角命令后，再输入“M”

2、连续点击选择需要更改的角的两条边，就可以全部更改完成了。

上就是cad倒角、圆角的制作方法，希望大家喜欢，请继续关注武林网。
