CAD2014中画两条平行线? cad绘制多段线图形的教程

2020-07-20 13:00:39
字体:
来源:转载
供稿:网友

cad图纸中需要绘制多线图形,该怎么绘制呢?我们可以使用多线命令来绘制,下面我们就来看看详细的教程。

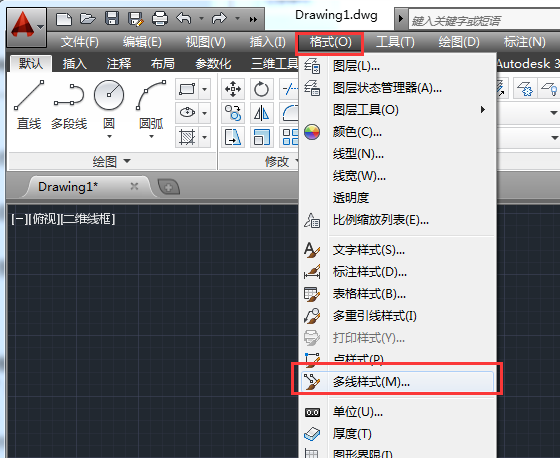

1、在菜单栏依次选择【格式】》【多线样式】选项。

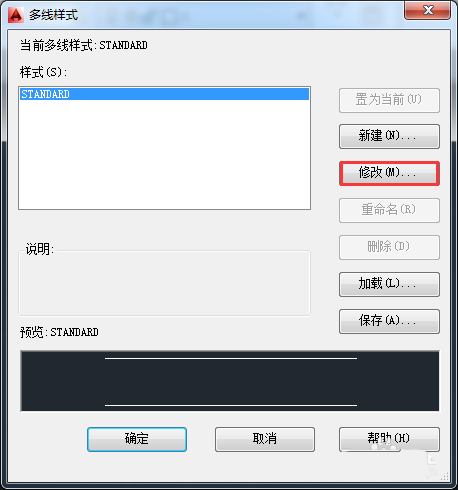

2、在弹出的【多线样式】对话框中选择【修改】按钮。

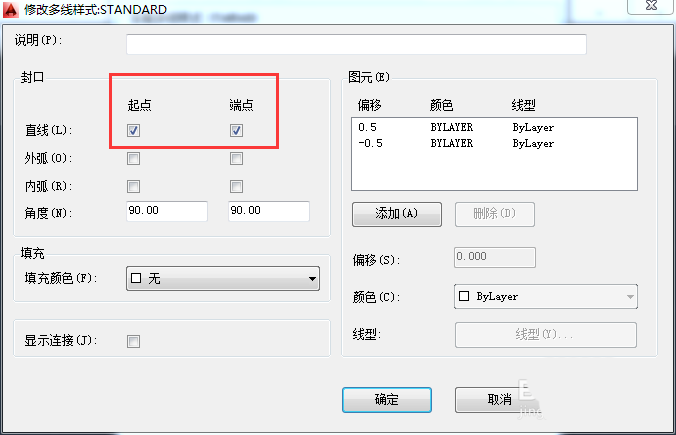

3、在【修改多线样式】对话框的【封口】选项组中,勾选【直线】的【起点】和【端点】复选框。

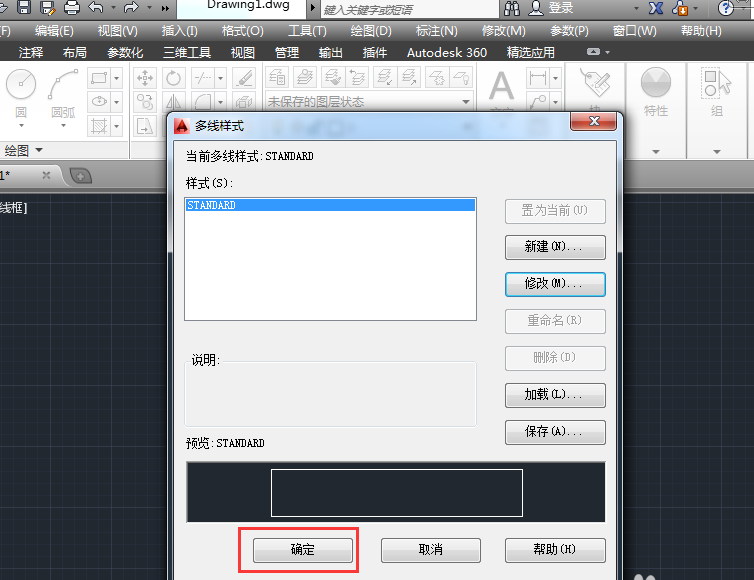

4、设置完成后单击【确定】按钮,返回上一层对话框,单击【确定】按钮即可。

二、绘制多线

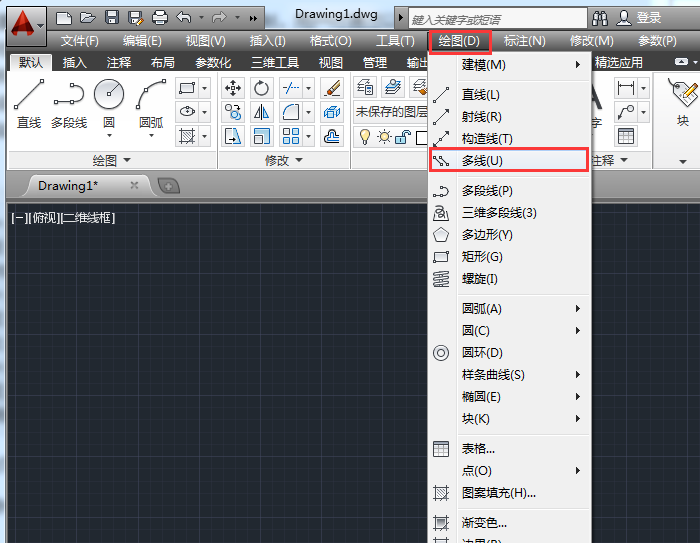

1、在菜单栏中依次选择【绘图】》【多线】选项。

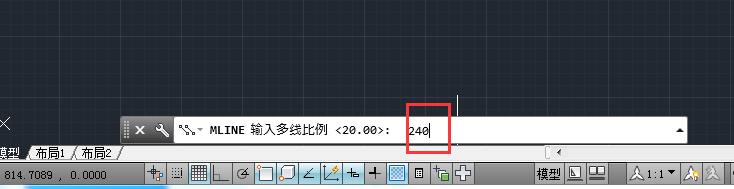

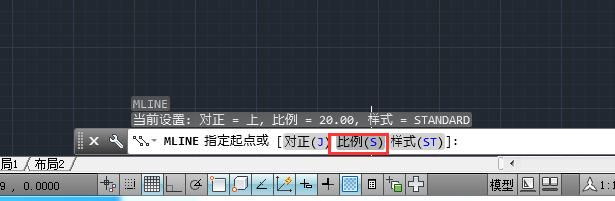

2、或者在命令行中输入“ML”按回车,根据提示将线段比例设为240,将对正类型设为“无”。

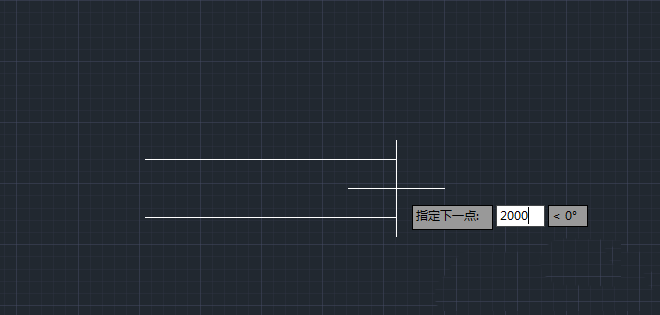

3、在绘图区中,指定好多线段起点,将光标向右移动,并在命令行中输入多线距离值为2000,按回车。

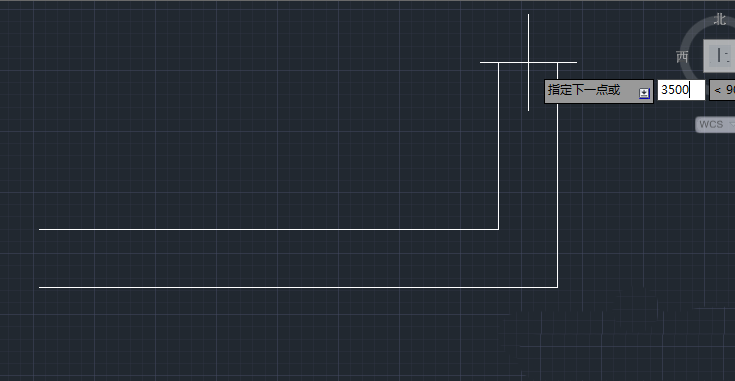

4、将光标向上移动,并输入距离值为3500,按回车。

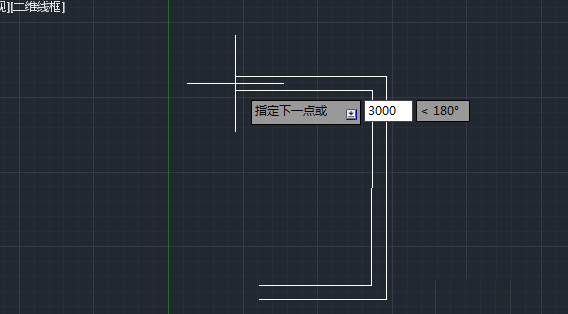

5、将光标向左移动,输入3000,按回车。

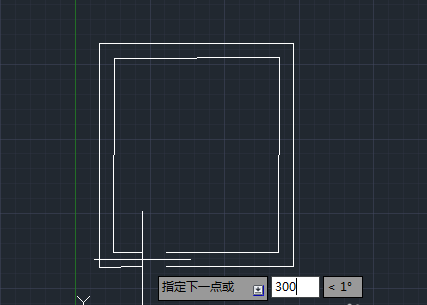

6、将光标向下移动,输入3500,按回车,然后再向左移动,输入300按回车键完成操作。

以上就是cad多线图的绘制方法,希望大家喜欢,请继续关注武林网。
