cad2014怎么画射线和构造线?

cad2014图纸中需要画射线和构造线，该怎么绘制这两种线条呢？下面我们就来看看详细的教程。

一、射线的绘制

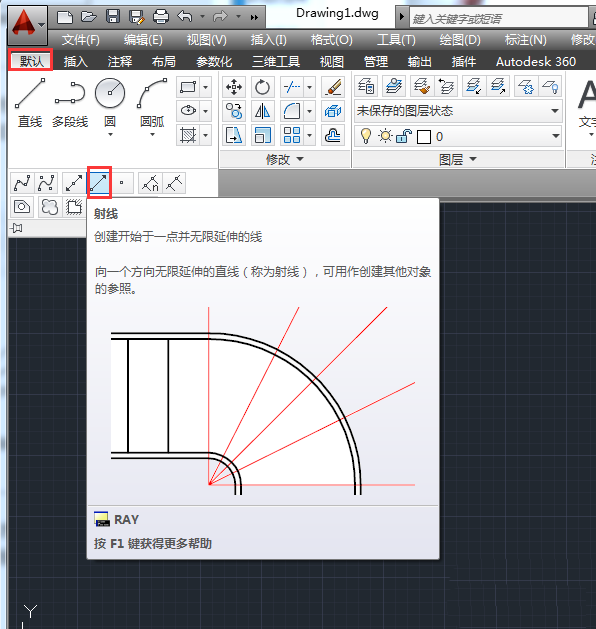

1、在菜单栏依次选择【默认】》【绘图】》【射线】选项。

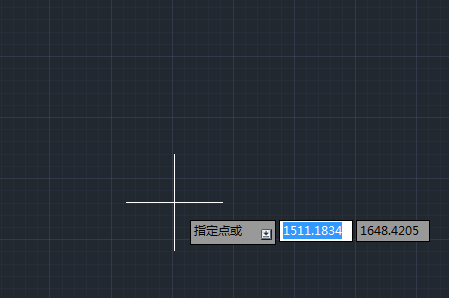

2、按照命令提示，指定射线的起始点。

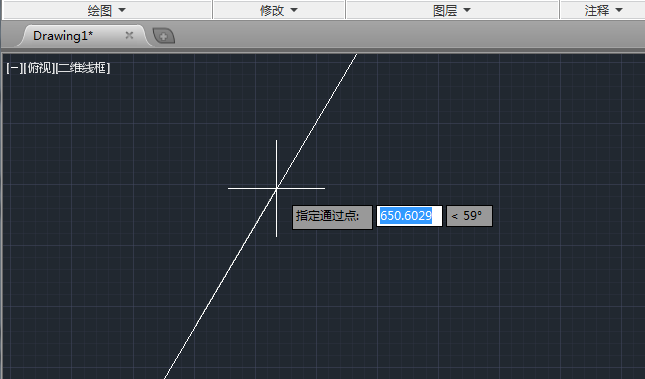

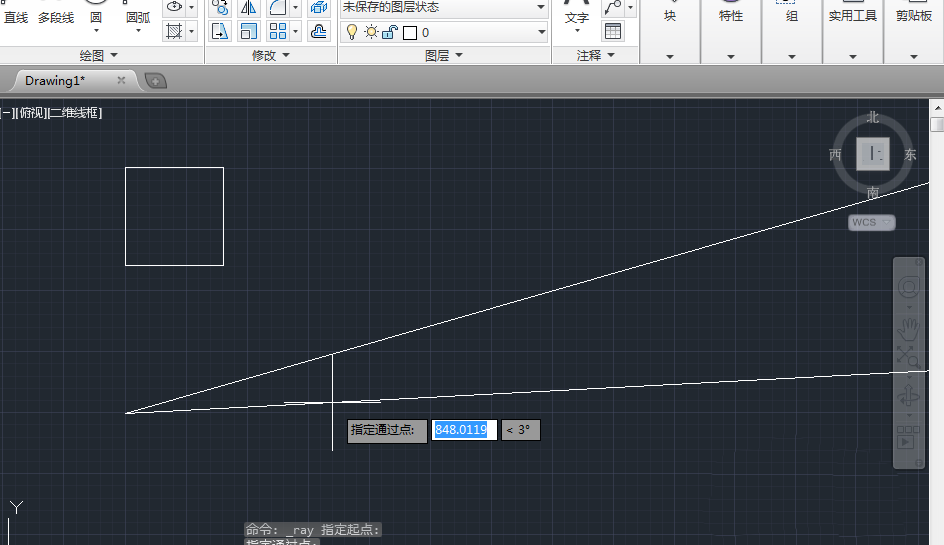

3、然后将光标移至所需位置，并制定好第二点，即可完成射线的绘制。

二、构造线的绘制

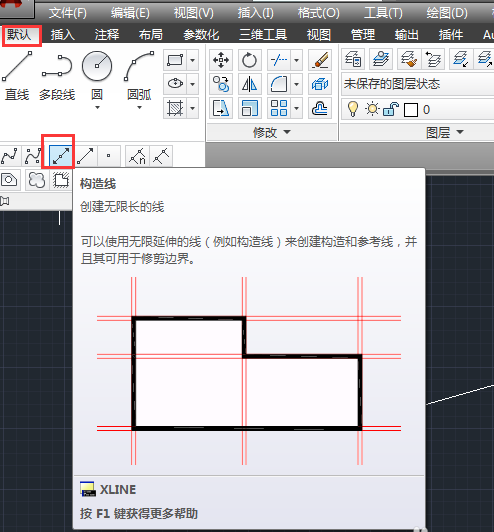

1、在菜单栏依次选择【默认】》【绘图】》【构造线】选项。

2、在绘图区域中，首先指定线段的起点。

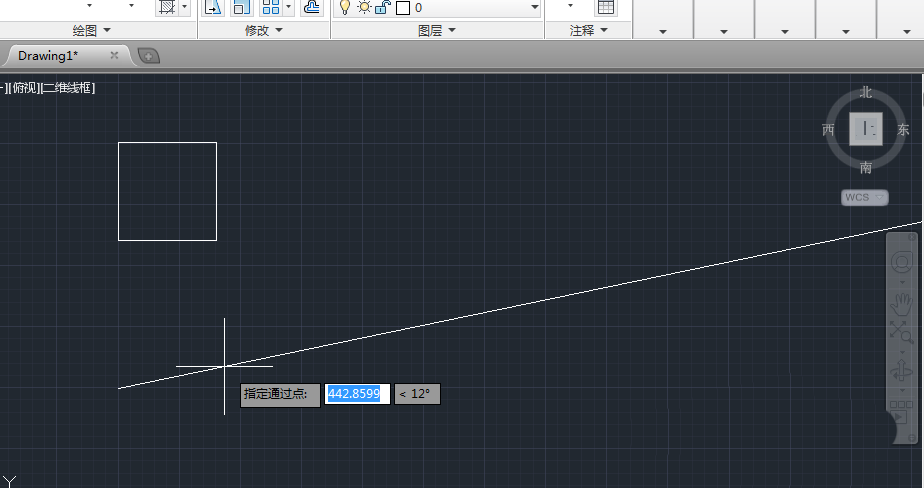

3、接着指定线段的端点，即可画出构造线，这两个点就是构造线上的点。

概念介绍：

射线：以一个起点为中心，向某方向无限延伸的直线。

构造线：无限延伸的线，也可以用于创建其他直线的参照。

以上就是cad画射线和构造线的教程，希望大家喜欢，请继续关注武林网。
